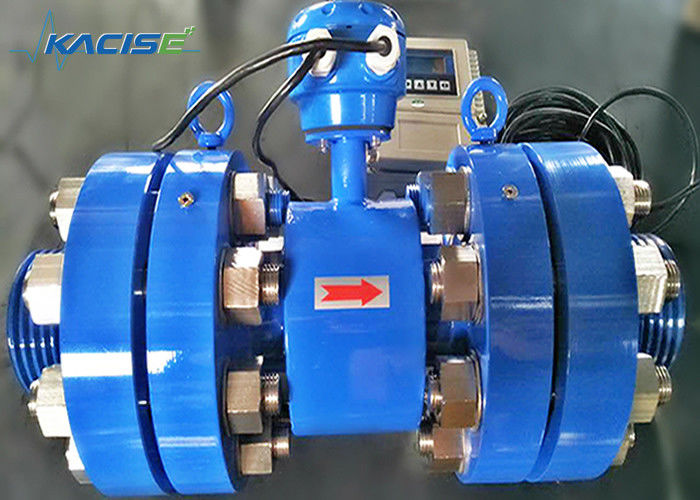

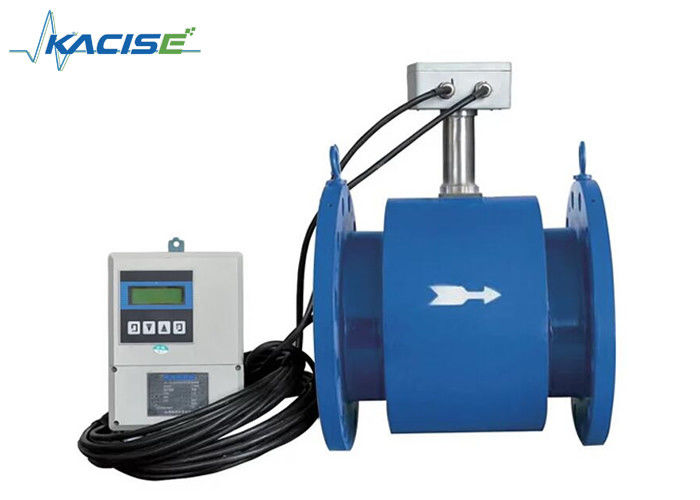

Tipo remoto Medidor de caudal eletromagnético / Tipo de baixo consumo de energia, inferior a 2 W para energia solar
FAlimentação
1Sem partes móveis, estrutura compacta, resistente, longa vida útil.
2Sem ponto de corte, sem perda de pressão e bloqueio de fluido.
3Sem inércia mecânica, resposta rápida, boa estabilidade, adequado para detecção automática, regulação e controlo.
4A precisão da medição não é afectada por parâmetros físicos, tais como a taxa de fluxo, temperatura, viscosidade, densidade e pressão.
5A memória EEPROM é usada para medir dados em execução e a proteção da memória é segura e confiável.
6Sensor de alta pressão com revestimento PFA, resistência à alta pressão e à pressão negativa, adequado para soluções químicas e corrosivas.
7Não é apenas adequado para engenharia geral, mas também adequado para mineração, papel e outras aplicações adversas.
Introdução
Um medidor de caudal eletromagnético é um instrumento concebido para medir o caudal de um fluido condutor com base na força eletromotriz induzida por um campo magnético externo,utilizando o princípio da indução eletromagnéticaA sua estrutura consiste principalmente num sistema de circuito magnético, conduto de medição, elétrodo, concha, revestimento e conversor.
O medidor de caudal eletromagnético da série KEF encontra ampla aplicação em vários sectores industriais, incluindo tratamento de águas residuais, indústria química, metalurgia, fábricas farmacêuticas,e instalações de abastecimento de águaEste medidor de fluxo fornece uma saída de 4 ~ 20mA e capacidades de comunicação RS485. Além de medir líquidos gerais, os medidores de fluxo eletromagnéticos são capazes de medir certos tipos de sólidos,como fluidos líquidos-sólidos misturados, fluidos de alta viscosidade e fluxos contendo ácidos, álcalis e sais.
Parâmetros
| Diâmetro do tubo |
DN6~DN2600 |
| Precisão |
00,3% (opção), 0,5%, 1,0% do F.S.. |
| Repetitividade |
Menos de 0,25% |
| Potência |
AC: 220V, 50-60Hz; CC: +24V ((opcional) |
| Sinais de saída |
4 ~ 20mA, Pulso, 0 ~ 5V, 0 ~ 10V, Apenas saída de baixa potência RS485 |
| Conexão de conduta |
M20 * 1,5 fios |
| Interface de comunicação |
RS-232; RS-485; HART |
| Pressão de operação |
1.0MPa, 1.6MPa, 4.0MPa, 16MPa (especial) |
| Temperatura do fluido |
-20°C~80°C, 80°C~130°C, 130°C~180°C Dependendo do material de revestimento |
| Temperatura ambiente |
Sensor -40°C ~ 80°C. Transdutor -15°C ~ 50°C |
| Umidade Ambiental |
≤ 85%RH (a 20C) |
| Tamanho da tomada do cabo |
M20×1.5 |
| Fornecimento de energia |
220VAC±10%, 50-60Hz±1Hz, 24VDC±10%,Potência da bateria (3-5 anos) |
| Consumo de energia |
≤ 2W |
| Classificações de protecção |
Tipo de comando remoto: sensor IP68, transdutor IP65. |
| Materiais |
Eletrodo |
316L (aço inoxidável), Hastelloy C, Hastelloy B, Titânio, Tântalo, etc. |
| |
Liner |
PTFE, borracha macia, borracha dura, F46, FS, PUR. |
| Tubos de medição |
SS 304,aço carbono |
| Flanco |
Aço carbono, SS304 |
| Anel de aterramento |
316L (aço inoxidável), HC, Ti, Ta, Cu. |
| Conexão de flange |
Padrão nacional GB9119-88 (DIN2051, BS4504), JIS, ANSI.
Com um diâmetro superior a 50 mm

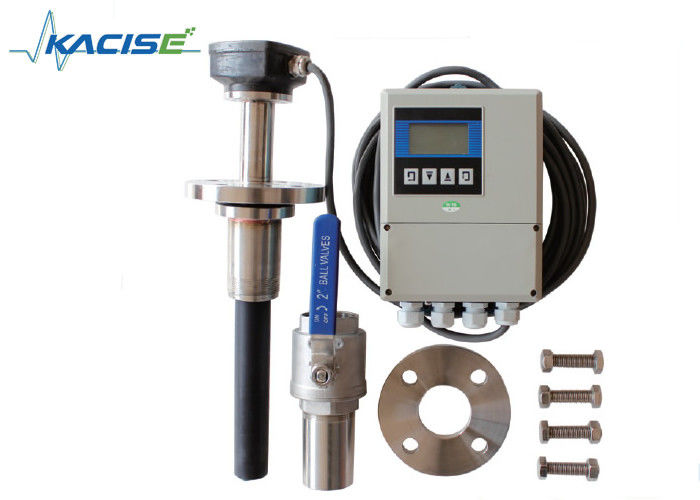

Tipo de inserção.
|
| Proteção à prova de EX |
BT2 serviço de informação |
| Controle de qualidade |
ISO9001-2008, CE
|
