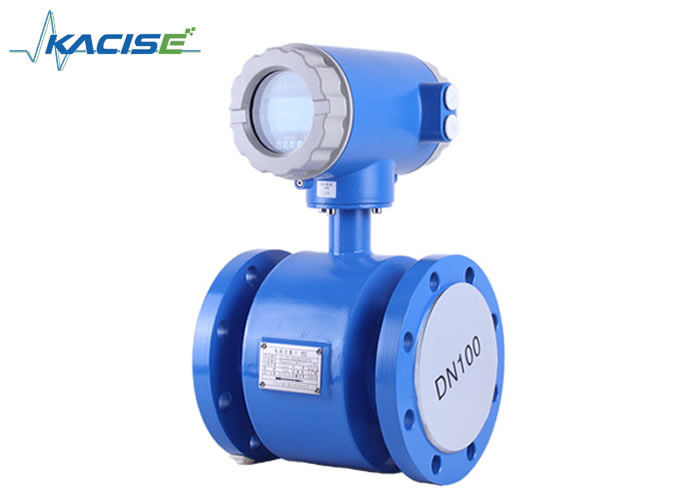

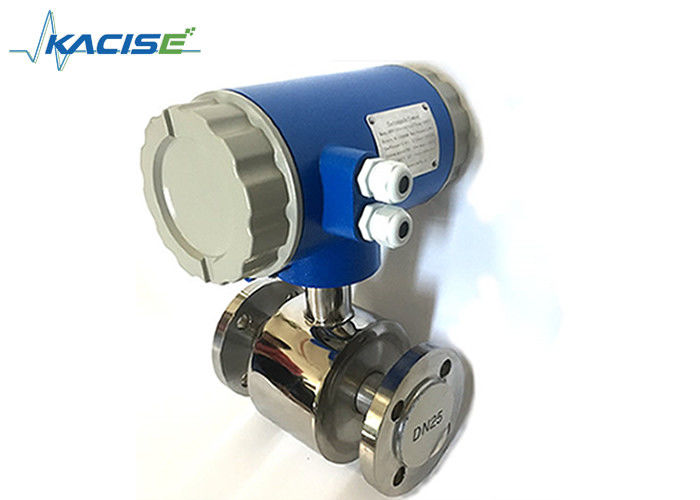

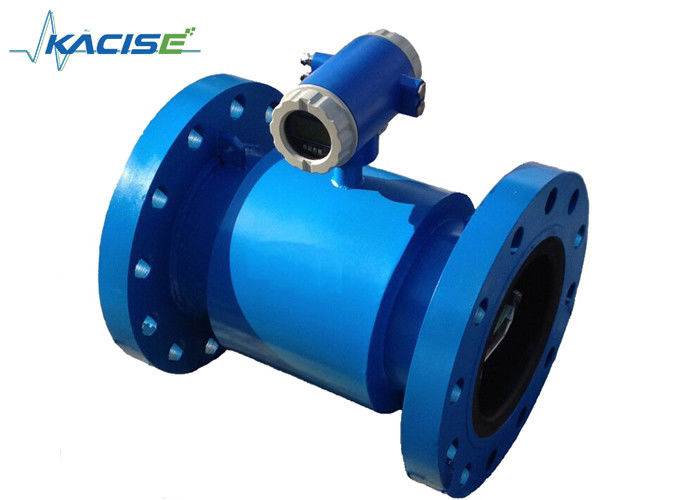

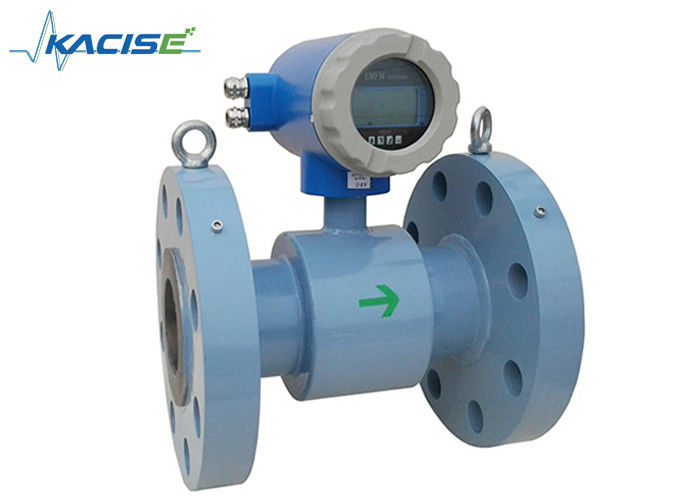

Tipo à prova de explosões medidor de fluxo eletromagnético eletromagnético de Exd IIBT4 do medidor de fluxo IP68
Introdução
O medidor de fluxo eletromagnético pode realizar o sinal atual elétrico local da indicação e da saída de 4-20mA que pode ser usado para gravar, ajustar e controlar. Os medidores de fluxo eletromagnéticos são amplamente utilizados em setores industriais tais como a indústria química, a proteção ambiental, a metalurgia, a fatura farmacêutica, de papel, a fonte de água e a remoção etc.
Além do medindo o fluxo do medidor de fluxo eletromagnético líquido condutor geral pode medir o fluxo do líquido misturado líquido-contínuo, o líquido e o sal da alto-viscosidade, ácido forte e alcaloide forte.
Características
1. Estruturas simples, empresa, nenhumas peças móveis e vida longa da operação.
2. Nenhumas peças fluidas de intercepção, nenhuma perda de pressão e obstrução do líquido.
3. Nenhuns inércia mecânica, resposta rápida e boa estabilidade, aplicação no exame automático, ajuste & controlo.
4. Precisão de medição não influenciada por parâmetros físicos tais como o estilo, a temperatura, a viscosidade, a densidade e a pressão.
6. Forneça muitos estilos de medidores de fluxo tais como o tipo inline e o tipo da inserção, etc. Adote a memória de EEPROM para medir a proteção dos dados da operação, a segura e a segura da memória.
7. o sensor de alta pressão com forro de PFA está resistente à alta pressão e à pressão negativa, e disponível à química e à solução corrosiva.
8. É aplicável não somente ao processo geral, mas igualmente em aplicações resistentes tais como a mineração, a fabricação de papel, a pastelaria, etc.
Parâmetros
| Poder principal |
AC220V 50HZ/DC24V |
| Consumo de potência |
<15w> |
| Exposição e teclas |
A exposição grande do LCD da tela com iluminação traseira pode indicar o fluxo instantâneo, fluxo total e porcentagem do fluxo assim como a exposição de alarme, quatro nubs de fita fina do toque, que é usada à série de dados. |
| Acumulador |
Quantidade total dianteira, quantidade total reversa |
|
Sinal de saída
|
Saída análoga
|
Bi-sentido com duas maneiras, isolamento 0-10mA/4-20mA |
| Resistor da carga: 0-10Ma; 0-1.5KΩ; 4-20Ma; 0-750Ω |
| Saída da frequência |
A saída do fluxo dianteiro & reverso com grupo da escala de frequência entre a tensão 1-5000Hz.The externo deve ser mais baixa do que 35V e a saída máxima e a corrente de saída máxima são 50Ma quando o transistor é girado sobre |
|
Saída do alarme
|
Duas saídas dos coletores de transistor fotoelétricos do isolado são para sinais de alarme. A tensão externo deve ser mais baixa do que 35V e a corrente de saída máxima são 250Ma quando o transistor é girado sobre. Estado do alarme: Ativa quando as tubulações medidas estão vazio, os circuitos da excitação são quebrados ou o volume de caudal excede o valor projetou limites. |
|
Saída de pulso
|
Para a saída de pulso na medida do fluxo dianteiro e reverso, a frequência superior da saída de pulso pode ser até 5000 CP/S que o valor relevante do pulso é 0,0001 a 1,0 M3/P. A largura do pulso pode ser ajustada a 20ms ou à onda squired de automaticamente. O coletor do transistor com fotoelétrico é aberto circuito. A tensão externo deve ser mais baixa da corrente de 35 V e de saída máxima é 250Ma quando o transistor é girado sobre. |
| Precisão |
±0.5% do valor indicado, ±0.3% ou ±0.2% são selecionável. |
| Umedecendo a constante de tempo |
A variável contínua de 0-100 s (90%) pode ser selecionada pelo grupo |
| Uma comunicação |
RS232, RS485 ou HART Communication são selecionáveis, com a iluminação da resistência |
| Falha de energia |
Um pulso de disparo da anti-falha é projetado no medidor de fluxo que pode salvar os registros da falha de energia por 16 vezes (10 anos) |
| Classe da proteção |
IP65 |
| categoria da Ex-prova |
Exd IIBT4 |
Material do elétrodo
| Material do elétrodo |
Resistência da deterioração |
| 316L |
Usado para a água industrial, água, água de esgoto, meio corrosivo fraco, é amplamente utilizado no petróleo, no produto químico, na ureia, no vinylon e nas outras indústrias. |
| De aço inoxidável com carboneto de tungstênio |
Usado para o meio de nenhuma corrosão e forte até o uso e desgaste. |
| Liga B de Hartz (HB) |
Tem a boa resistência de corrosão abaixo do ponto de ebulição para toda a concentração de ácido clorídrico, também resistente à corrosão do ácido sulfúrico, do ácido fosfórico, do ácido fluorídrico, de ácidos orgânicos e do outro ácido não de oxidação, alcaloide, oxidação da solução de sal |
| Liga C de Hartz (HC) |
Resista a corrosão do ácido de oxidação, tal como o ácido nítrico e ácido misturado ou uma combinação de ácido crômico e de meio ácido sulfúrico. igualmente resista a corrosão do sal de oxidação como Fe++ +, Cu++ ou contenha outros oxidante, tais como a corrosão de solução mais alta do que a normal do hypochlorite da temperatura, água do mar. |
| (Si) |
Resista a corrosão de água do mar, de todos os tipos do cloreto e de hypochlorite, oxidando o ácido (que inclui o ácido nítrico fuming), ácido orgânico, alcaloide, para não resistir a corrosão de uma resistência pura que reduz o ácido tal como o ácido sulfúrico, ácido clorídrico. Mas se o ácido contém antioxidantes (tais como o ácido nítrico, Fe++ +, Cu++), a corrosão é reduzida extremamente. |
| (Ta) |
Com resistência de corrosão excelente, é similar com vidro, exceto o ácido fluorídrico, ácido sulfúrico fuming, alcaloide, resiste quase à corrosão de todo o meio químico da lata (que inclui o ácido clorídrico, o ácido sulfúrico e o aqua regia). |
| Platina - liga do irídio |
Aplique quase a todos os produtos químicos, mas para não se aplicar ao aqua regia e ao sal do amônio. |
Seleção modelo
Aplicação
