Lugar de origem: | China |
Marca: | KACISE |
Certificação: | ISO / CE |
Número do modelo: | Série de KVF |
Quantidade de ordem mínima: | 1PC |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Caixa/caixa de madeira |
Tempo de entrega: | 7 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Pressão: | 1,6 Mpa, 2.5Mpa, 4.0Mpa (especiais) | Diâmetro: | DN15 ~ DN1800 |
---|---|---|---|
temperatura: | -20°C - °C +160 | Fonte de Alimentação: | 24VDC, 220VAC |
Comunicação: | RS-485/MODBUS, CERVO | Precisão: | ±1.0% (padrão) |
Sinal de saída: | 4~20mA | Instalação: | Flange, braçadeira sobre, linha, inserção |
Realçar: | medidor de fluxo do vapor do redemoinho,tipo medidor da inserção de fluxo |

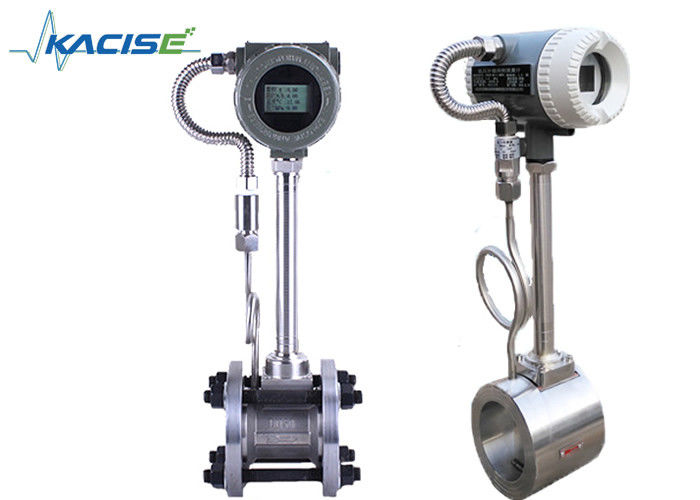

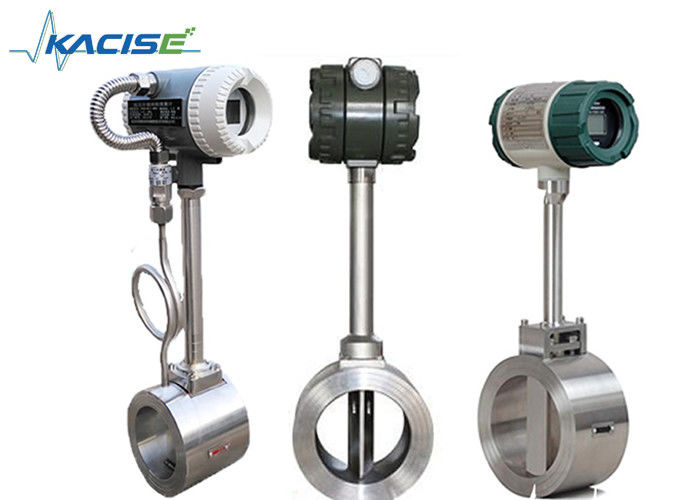

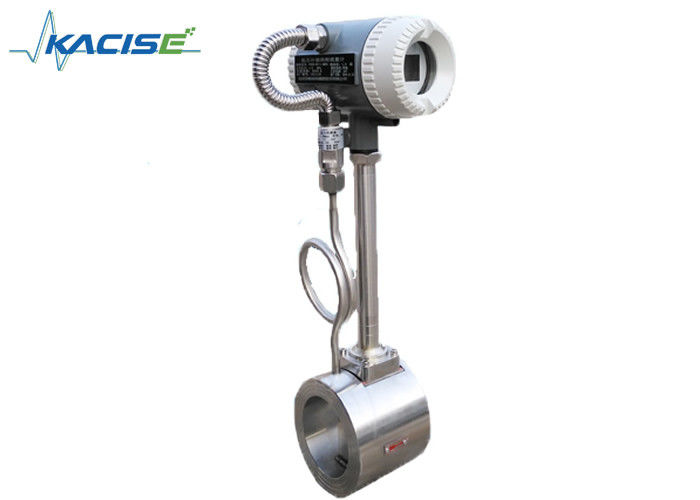

Medidor de fluxo do redemoinho da braçadeira da flange do medidor de fluxo do ar comprimido de medidor de fluxo do redemoinho do vapor do medidor de fluxo do ar da exportação da fábrica
Introdução
O medidor de fluxo de redemoinho é baseado no princípio de pesquisa e de produção do redemoinho de Karman, principalmente para o meio fluido da medida industrial do fluxo da tubulação, tal como um gás, o líquido, o vapor e os outros meios. Caracteriza uma perda de pressão pequena, grande escala de medição, precisão alta na medida do fluxo de volume real é afetado mal pela densidade fluida, pela pressão, pela temperatura, pela viscosidade e pelos outros parâmetros. Nenhumas peças mecânicas móveis, confiança tão alta e baixa manutenção. Os parâmetros do instrumento podem ser estabilidade a longo prazo. Os sensores piezoelétricos do esforço do medidor de fluxo de redemoinho, confiança alta, podem trabalhar dentro da variação da temperatura de funcionamento do ℃ -20 ~ + ℃ 250 para. Sinais análogos padrão, saída digital do sinal de pulso, facilmente com os computadores e outros sistemas digitais que apoiam o uso de uns instrumentos de medição mais avançados e mais ideais.
Características
1. O elemento de detecção não toca com meio do fluxo, com confiança alta e flexibilidade forte para o meio
2. Nenhuma peça movente, resistência de desgaste, estrutura é simples e rapidez
3. Monte com circuito antiparasitário e os sensores antivibração, que poderiam assegurar o desempenho antivibração do produto.
4. A temperatura de trabalho reservada é larga de -40℃ a +350℃
5. Vasta gama, precisão alta
6. Saída atual do sinal da saída do sinal de pulso ou do sistema 4-20mA do dois-fio
Parâmetros
Diâmetro da tubulação | DN15~DN1800 |
Materiais do medidor | 1Cr18Ni9Ti |
Pressão nominal (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
Temperatura média medida (℃) | -40~+250℃; -40~+350℃ |
Circunstâncias ambientais | Temperatura: - 10~+55℃, umidade 5%~90%, pressão: 86~106Kpa |
Classe da precisão | líquido: leitura ±0.5 |
Gás ou vapor de medição: | reading±1.0, ±1.5 |
Relação da rejeição | 1:10; 1:15 |
Coeficiente de perda da pressão | CD<2> |
Sinal de saída | 4-20mA ou pulso |
Fonte de alimentação |
sensor: +12VDC, +24VDC transmissor: +24VDC Na exposição do local: bateria 3.2V |
Linhas de transmissão do sinal | STVPV3×0.3 (três-fio), 2×0.3 (fio dois) |
A instalação | Integrated que aperta a flange ou a conexão da flange |
Distância de transmissão | ≤500m |
Linha relação do sinal | Homem threadM20×1.5 |
Níveis da explosão | ExdIIBT6 |
Classe da proteção | IP65 |
Permita a aceleração da vibração | 1.0g |
Seleção modelo
KVF | Parâmetros | ||||||||||
Diâmetro nominal | DNXX | DN15~DN1800 (milímetro) | |||||||||
Estrutura | F | Tipo remoto com exposição | |||||||||
Y | Tipo compacto com exposição | ||||||||||
Precisão | A | Tipo da tubulação: Classe 1,0 | |||||||||
B | Tipo da inserção: Classe 2,5 | ||||||||||
Pressão nominal | 16 | 1.6Mpa | |||||||||
XX | Personalização | ||||||||||
Temp máximo. do meio | M | <250> | |||||||||
H | >250℃ | ||||||||||
A outra função | P | Com compensação da pressão | |||||||||
T | Com compensação de temperatura | ||||||||||
Pinta | Com compensação da pressão e de temperatura | ||||||||||
Poder | 1 | 12~28VDC | |||||||||
2 | 85~265VAC (exposição remota) | ||||||||||
3 | bateria de lítio 3.6V (na exposição do local) | ||||||||||
Saída | A | 4-20mA | |||||||||
M | Pulso de tensão | ||||||||||
H | CERVO | ||||||||||
R1 | RS232 | ||||||||||
R2 | RS485 | ||||||||||
A instalação | 1 | Flange | |||||||||
2 | Flange da braçadeira | ||||||||||
3 | Inserção | ||||||||||
4 | Linha | ||||||||||
5 | Braçadeira | ||||||||||
À prova de explosões | A | Não à prova de explosões | |||||||||
B | À prova de explosões intrínseco | ||||||||||
G | Prova da chama |
Aplicação
