Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal

Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal

  • Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal
  • Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal
  • Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal
Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal
Detalhes do produto:
Lugar de origem: China (continente)
Marca: KACISE
Número do modelo: KUM
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 0-100
Preço: Negotiable
Detalhes da embalagem: pedidos da caixa ou dos clientes disponíveis
Tempo de entrega: 5 dias úteis
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000 partes/partes pelo sensor ultrassônico da semana afastam 10 medidores
Contato
Descrição de produto detalhada
Precisão: 0.5%-1% alcance: 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Saída análoga: 4~20mA/510Ωload de quatro fios Saída de Digitas: RS485, RS232 (opcionais)
Saída do relé: C.A. 250V/5A de 4 maneiras ou C.C. 30V/5A (opcional) Fonte de Alimentação: Defeito: 24VDC, opcional: 220V AC+15% 50Hz
Realçar:

Transmissor nivelado ultra-sônico

,

sensor nivelado líquido ultrassônico

4~20mA tipo remoto calibre nivelado ultrassônico nivelado ultrassônico do medidor 5-60M



Descrição do produto

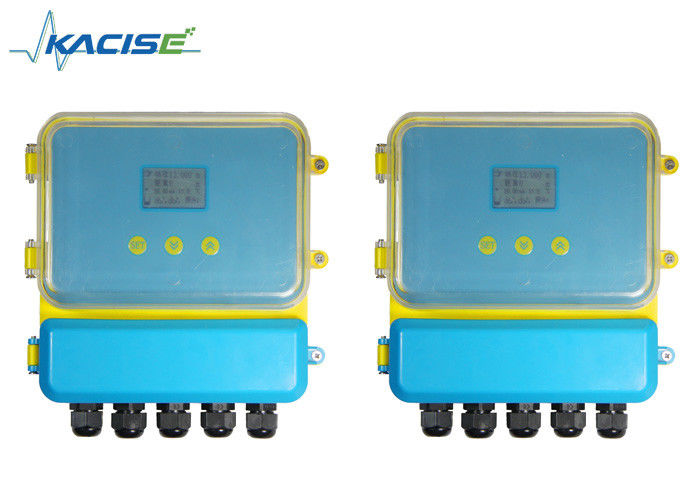

O tipo rachado medidor nivelado ultrassônico é um equipamento do baixo custo para o líquido do campo da indústria, a pasta e a medida nivelada contínua. A unidade principal é instalada separadamente com sensor, ele é mais apropriada para o tanque, o escaninho de armazenamento e a instalação do suporte.

É amplamente utilizada no tratamento da água, na indústria municipal do projeto, do produto químico, a metalúrgica e da maquinaria de transformação.



Parâmetros



Função Tipo rachado
Escala 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Precisão 0.5%-1%
Definição 3mm ou 0,1% (que são mais grandes)
Exposição Exposição de diodo emissor de luz inglesa
Saída análoga 4~20mA/510Ωload de quatro fios
Saída de Digitas RS485, RS232 (opcionais)
Saída do relé C.A. 250V/5A de 4 maneiras ou C.C. 30V/5A (opcional)
Fonte de alimentação Defeito: 24VDC, opcional: 220V AC+15% 50Hz
Temperatura do ambiente Diodo emissor de luz: -20~+60℃, ponta de prova: -20~+80℃
Categoria da proteção Diodo emissor de luz: IP65, ponta de prova: IP68

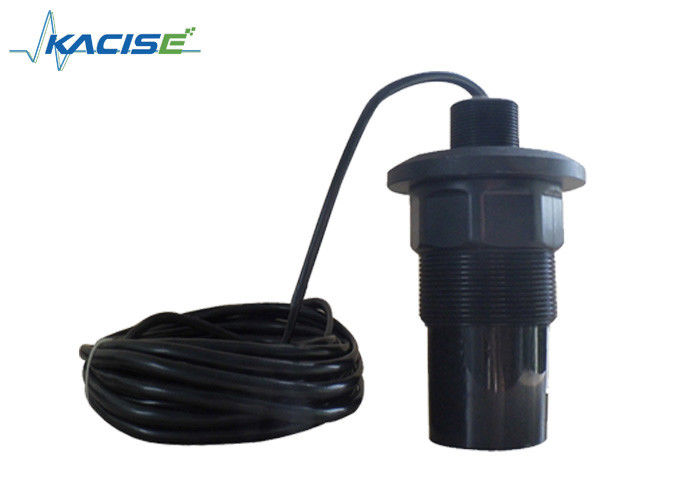

Ponta de prova do cabo 10m
A instalação Linha ou flange



A instalação



Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal 0



     Estrutura do produto



Medida contínua



Flange da instalação



O método da instalação é o mesmo que a medida líquida. Pode instalar na flange que articulam o tubo conectado do recipiente. A linha central deve apontar à tomada do recipiente ou a perpendicular à superfície dos meios, a ponta de prova deve poder sair do conectar-tubo.



Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal 1





As instruções de funcionamento da diferença nivelada ultrassônica medem o menu



O medidor nivelado ultrassônico da diferença que tem o menu chinês e inglês e simples

setup, pode cumprir exigências diferentes do cliente. Normalmente, após a instrução de instalação seguida, ajuste então diversos parâmetros, ele começará trabalhar.

Operação simples:

1. Chave: Nossos produtos podem ser eliminados erros com três chaves no painel. Então, o valor medido é mostrado pelo diodo emissor de luz.Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal 2

2.After ligados de nosso produto, pressionam a chave do GRUPO para dois segundo e incorporam o primeiro menu do nível.

o valor da altura 3.The de entradas da ponta de prova (No.1) à “referência zero 1", a “referência zero 1" posição pode ser tabela encontrada da estrutura no menu. (a altura da ponta de prova está a uma distância da superfície do lançamento da ponta de prova à parte inferior).

valor da altura 4.The de entradas da ponta de prova (No.2) à “referência zero 2". a “referência zero 2" posição pode ser foto encontrada da estrutura do menu.

5.Set “4mA” corresponde valor da diferença e “20mA corresponde valor da diferença.

4mA corresponde valor da diferença: a saída for 4mA, quando o valor da diferença igual a

valor de ajuste.

20mA corresponde valor da diferença: a saída for 20mA, quando o valor da diferença igual a

valor de ajuste.

“Enquanto corresponde o valor da diferença e “20mA corresponde valor da diferença, por favor

verifique a foto da estrutura do menu.



Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal 3



Um. Aplicação

O medidor nivelado ultrassônico da diferença (material, líquido), é usado para medir diferenças da altura do nível nivelado ou material nos dois diferentes dos recipientes.

Três. Prender



Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal 4

Fiação elétrica do medidor nivelado ultrassônico da diferença



Tipo remoto escala ultrassônica 5M - 60M do medidor do nível fluido para o projeto municipal 5Terminal do medidor nivelado ultrassônico da diferença



Instrução da fiação



Aterrar: O primeiro terminal à terra do instrumento deve ser aterrado realmente. Não compartilhe do

terminal à terra com outros dispositivos. Pegare o 4o terminal. Transdutor: Vermelho: Transdutor n de Trans_n

Azul: Temp sensor de n + de temperatura +

Preto: Fio de terra da terra

escolha a ponta de prova: n=1, pontas de prova do dobro, corrente n=1,2: “current+” conectam o miliampère n+;

a “corrente” conecta o miliampère n-/GND

escolha a ponta de prova: n=1, pontas de prova do dobro, relé n=1,2: Mostra de RLlnA e de RLnB aberta;

Mostra de RLnA e de RLnC fechada. Escolha a ponta de prova: pontas de prova do dobro n=1,2, n=1,2,3,4

Poder: a C.A. do poder conecta L, C.C. do poder de N: 24V+ conectam 24VDC+,

A terra conecta 24VDC-

Nota:

O atraso 1 do ① é usado para probe1 o alarme, atraso 2 é usado para o alarme probe2.

O atraso 3 e o atraso 4 são usados para o alarme da diferença.

o ★ do ② a saída de mA1+ e de miliampère é corrente da diferença.

A saída do defeito de mA2+ e de miliampère é a ponta de prova 2 atual ou escolhe a corrente da ponta de prova 1. (selecione de “de um modo 9 trabalhos”-------“2 a saída do miliampère 2")

O ★ como o modo running de nível material dobro, a saída do miliampère 1+ e miliampère-está corrente da ponta de prova 1. A saída de mA2+ e de miliampère é corrente da ponta de prova 2.

Cartão do recibo da garantia do medidor nivelado ultrassônico e do medidor nivelado ultrassônico da diferença



Nome
Endereço
pessoa de contato   telefone
Modelo do produto   Produto não.
Data de aceitação   Carga de instalação



Instruções do cartão da garantia do medidor nivelado ultrassônico



Modelo do produto   Produto não.
Data de aceitação   Carga de instalação



1, política da garantia:

1. Mostre por favor o cartão da garantia, quando manutenção da necessidade de usuário. Dentro do período de garantia, a falha causada pelo uso normal pode apreciar a manutenção livre de acordo com o cartão da garantia.

2. O período de garantia: o período de garantia do produto é começado da data de aceitação dentro de 12 meses.

A seguinte situação sem garantia livre:

1. Produto ou outros componentes além do período de garantia.

2. Devido ao ambiente do uso não pode cumprir exigências do produto, em consequência, o hardware não funciona.

3. Devido ao ambiente pobre do poder ou aos objetos estrangeiros nos dispositivos, em consequência, conduza a falha ou danifique-a.

4. Devido à falha seguir os de acordo com o manual da operação e considerações, em consequência, conduz a falha.

5. Devido aos fatores maiores da força tais como o relâmpago, a água, o fogo e outros fatores naturais, em consequência, conduza a falha.

6. Devido a reparo desautorizado, alterações desautorizadas, abuso, em consequência, conduza a falha.



Notas da limitação:

1. Mantenha por favor o cofre forte do cartão da garantia destas instruções, perdido sem pagamento.



A autoridade para a interpretação deste cartão da garantia pertence a nossa empresa, nós tem o direito de alterar sem aviso prévio o índice deste cartão.
