RS485 Nível de fluido por ultrassom de alta precisão para tratamento de água
Descrição do produto

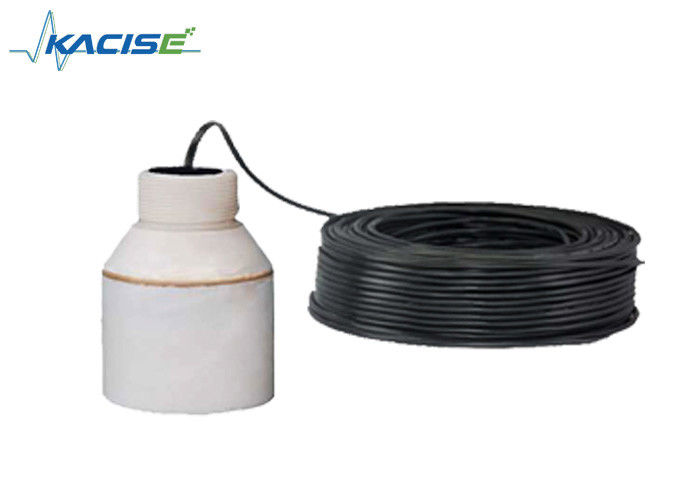

O medidor de nível ultrasônico de tipo dividido é um equipamento de baixo custo para medição de nível de líquido, lodo e sólido no campo industrial.É mais adequado para tanques., depósito e instalação de suportes.
É amplamente utilizado em projetos municipais, tratamento de águas, indústria química, metalúrgica e manufatureira.
Parâmetros
| Função |
Tipo de divisão |
| Distância |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Precisão |
00,5% a 1% |
| Resolução |
3 mm ou 0,1% (o que for maior) |
| Exibição |
Display LED em inglês |
| Saída analógica |
Quatro fios 4~20mA/510Ω carga |
| Saída digital |
RS485, RS232 (facultativo) |
| Saída do relé |
4 vias AC 250V/ 5A ou DC 30V/ 5A (opcional) |
| Fornecimento de energia |
Default: 24VDC, opcional: 220V AC+15% 50Hz |
| Temperatura do ambiente |
LED: -20°+60°C, sonda: -20°+80°C |
| Grau de protecção |
LED: IP65, sonda: IP68 |
| Proba de cabo |
10 m |
| Instalação |
Fios ou flanges |
Medição em sólido
Flange de instalação
O método de instalação é o mesmo que a medição de líquidos, podendo ser instalado na flange que une o tubo de recipiente ligado.O eixo deve apontar para a saída do reservatório ou perpendicular à superfície do meio, a sonda deve ser capaz de sair do tubo conectado.
Instruções de funcionamento do menu do medidor de diferença de nível ultrasónico
O medidor de diferença de nível ultrasônico que tem menu chinês e inglês e simples
Normalmente, após seguir as instruções de instalação, depois de definir vários parâmetros, ele começará a funcionar.
Operação simples:
1. Chave: Os nossos produtos podem ser depurados através de três teclas no painel.
2Após ligar o nosso produto, pressione a tecla SET durante dois segundos e entre no menu do primeiro nível.
3.O valor de altura da sonda (n.o 1) é inserido na posição de referência zero 1, a posição de referência zero 1 pode ser encontrada na tabela de estrutura no menu.(a altura da sonda é a distância da superfície de lançamento da sonda até ao fundo).
4.O valor de altura da sonda ((No.2) insere-se na posição de referência zero 2. A posição de referência zero 2 pode ser encontrada na foto do menu.
5.Configuração 4mA corresponde ao valor da diferença e "20mA corresponde ao valor da diferença.
4mA corresponde ao valor da diferença: saída é 4mA, quando o valor da diferença é igual a
definição de valor.
20mA corresponde a um valor de diferença:a saída é de 20mA, quando o valor de diferença é igual a
definição de valor.
¢Como o valor da diferença correspondente e o valor da diferença correspondente de 20mA, por favor
Verifique a foto da estrutura do menu.
One. AppLica)Tion
O medidor de diferença de nível ultrasônico (material, líquido), é usado para medir diferenças de altura de nível ou nível de material em dois diferentes recipientes.
Tr- Não.. WirIn
Conexão elétrica do medidor de diferença de nível ultra-sônico
Terminal do medidor de diferença de nível ultra-sônico
Instruções de fiação
Termo de terra: o primeiro terminal de terra do instrumento deve ser realmente aterrado.
Terminal de terra com outros dispositivos.
Azul: Temp n + sensor de temperatura +
Preto: fio de terra GND
Uma única sonda: n=1, duas sondas, n=1,2 Corrente: ∆corrente+ ∆conexão mA n+;
∆corrente- ∆conexão mA n-/GND
Sonde única: n=1, sondas duplas, n=1,2 Relais:RLlnA e RLnB mostram-se abertos;
RLnA e RLnC show fechado.2,3,4
Potência: potência AC liga L, N potência DC: 24V+ liga 24VDC+,
GND conectar 24VDC-
Nota:
1 O atraso 1 é utilizado para o alarme da sonda 1, o atraso 2 é utilizado para o alarme da sonda 2.
Para o alarme de diferença são utilizados o atraso 3 e o atraso 4.
2 ★ A saída de mA1+ e mA- é a corrente diferencial.
A saída padrão de mA2+ e mA- é a corrente da sonda 2 ou escolha a corrente da sonda 1.
★ Como modo de funcionamento do nível de material duplo, a saída de mA 1+ e mA- é a corrente da sonda 1.
Cartão de recibo de garantia do medidor de níveis ultrasónicos e do medidor de diferença de nível ultrasónico
| Nome |
|
| Endereço |
|
| pessoa de contacto |
|
telefone |
|
| Modelo de produto |
|
Número do produto. |
|
| Data de aceitação |
|
Taxa de instalação |
|
Instruções do cartão de garantia do medidor de nível ultrasónico
| Modelo de produto |
|
Número do produto. |
|
| Data de aceitação |
|
Taxa de instalação |
|
1Política de garantia:
1. Por favor, mostre o cartão de garantia, quando o usuário precisa de manutenção. Dentro do período de garantia, a falha causada pelo uso normal pode desfrutar da manutenção gratuita de acordo com o cartão de garantia.
2O período de garantia: o período de garantia do produto começa a contar da data de aceitação no prazo de 12 meses.
A seguinte situação sem garantia gratuita:
1Produto ou outros componentes para além do período de garantia.
2Devido ao ambiente de utilização não pode satisfazer os requisitos do produto, como resultado, o hardware não funciona.
3. Devido ao ambiente de energia pobre ou objetos estranhos nos dispositivos, como resultado, levar a falha ou dano.
4Devido à falha em segui-los de acordo com o manual de operação e considerações, como resultado, levar a falha.
5. Devido a fatores de força maior como relâmpago, água, fogo e outros fatores naturais, como resultado, levar a falha.
6Devido a reparações não autorizadas, modificações não autorizadas, abuso, como resultado, levar a falha.
Notas de restrição:
1Por favor, guarde estas instruções, cartão de garantia, seguro, se perder sem pagamento.
A autoridade para a interpretação deste cartão de garantia pertence à nossa empresa, temos o direito de modificar o conteúdo deste cartão sem aviso prévio.
