Lugar de origem: | Shaanxi, China (continente) |
Marca: | KACISE |
Número do modelo: | GXPS609B |
Quantidade de ordem mínima: | 0-100 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | pedidos da caixa ou dos clientes disponíveis |
Tempo de entrega: | 5 dias de trabalho após o pagamento |
Termos de pagamento: | L/C, D/A, D/P, Western Union, MoneyGram |
Habilidade da fonte: | 1000 partes/partes pela semana negociável |
Escala da medida: | diesel de 0~3m | Medida da precisão: | 0.5%f.s |
---|---|---|---|
Defenda a categoria: | IP65 | Temperatura de trabalho: | -25℃~85℃ |
A temperatura de armazenamento: | -25℃~85℃. | Tipo de Interface: | NPT1 |
Realçar: | Transmissor nivelado ultra-sônico,sensor nivelado líquido ultrassônico |
O manual do sistema de medição do nível líquido de GXPS609B em ZIGBEE comunica o modo
1.System resumem
“O sistema de medição líquido da altura e da temperatura em ZIGBEE comunica o modo”, que incluem “a altura líquida que mede o equipamento terminal em ZIGBEE comunicam o modo”, do “software da gestão servidor”, de “coordenador das comunicações GX-iCN-01A” e da “linha configuração”. É usada cronometrando a medida do valor líquido da altura, valor da temperatura e mostra este o valor do “no software da gestão servidor”.
Observação 1: “O sistema de medição líquido da altura em ZIGBEE comunica o “sistema” do modo” para breve como seguinte descrição.
Observação 2: “A altura líquida que mede o equipamento terminal em ZIGBEE comunica o “terminal” do modo” para breve como seguinte descrição.
Observação 3: Do “software” do software” da gestão o “servidor para breve como seguinte descrição.
Observação 4: Da “a linha” para breve “linha” configuração como seguinte descrição.
O “terminal” é usado cronometrando a medida do valor líquido da altura e o valor da temperatura, e transmite estes valor de medição ao “software” em ZIGBEE comunica o modo, o usuário pode usar o “software” para ver o valor líquido da altura e para controlar este o “terminal”. O usuário pode ajustar a densidade do líquido no software da gestão do servidor, de acordo com o grupo do valor de densidade pelo uso, os dados podem automaticamente ser convertidos na pressão líquida e o valor do nível líquido é indicado.
O coordenador das comunicações de GX-iCN-01A é conectado à relação de comunicação RS232 de série do computador de servidor, com o adaptador do poder 12VDC para receber a temperatura sem fio de ZIGBEE e o terminal de medição da pressão transmitidos monitorando a informação.
O software “LLMServer” da gestão do servidor é desenvolvido por nossa empresa, o software da gestão do controle terminal de ZIGBEE, que as características são detalhadas, ZIGBEE que o dispositivo terminal pode executar o controle básico e a gestão.
O cabo da configuração para conectar a relação de comunicação RS232 de série do PC e do terminal de medição sem fio da temperatura e da pressão de ZIGBEE, somente em medidas sem fio da temperatura e da pressão de ZIGBEE ao usar a configuração baixa terminal antes de usar.
2."” desenho terminal da estrutura

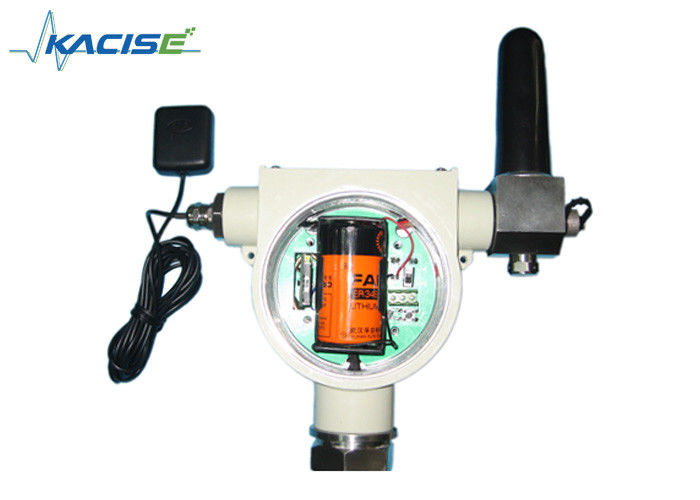

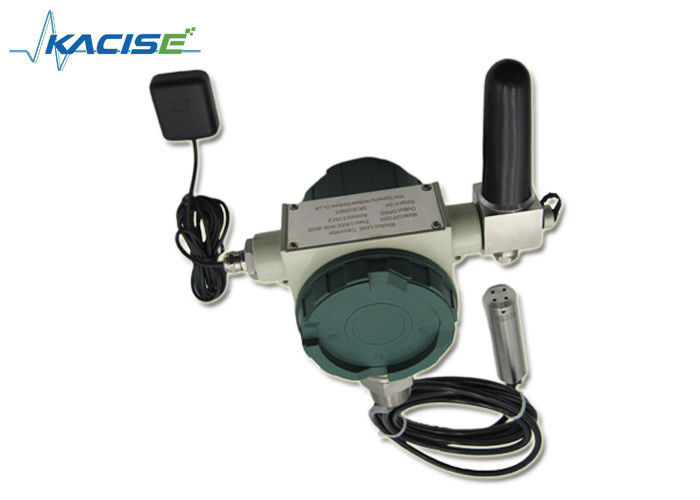

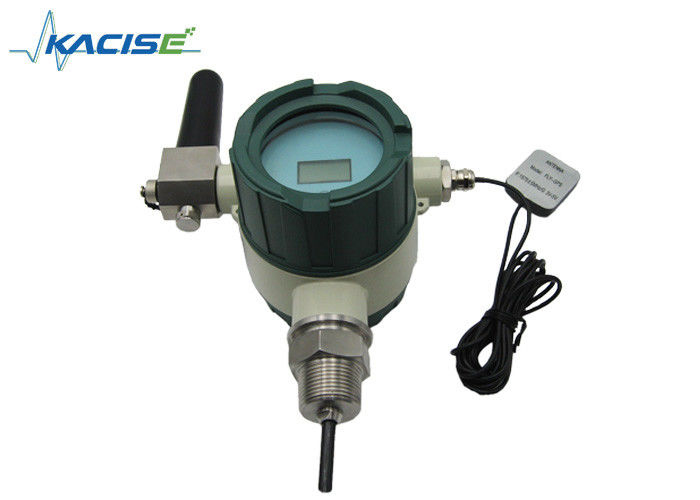

(ZIGBEE) desenho terminal da estrutura GXPS609: como a imagem uma
uso da fonte do padrão 3.Technology e da alimentação
Medida da escala | diesel de 0~3m. |
Medida da precisão | 0.5%F.S. |
Maneira da fonte de alimentação |
bateria 3.6VDC e 10VDC~35VDC fonte da alimentação externa. |
Defenda a categoria | IP65 |
Trabalhe a temperatura | -25℃~85℃. |
Temperatura de armazenamento | -25℃~85℃. |
Frequência de uma comunicação | 2.405GHz~2.480GHz |
Tipo de relação | NPT1. |
Tempo de trabalho do sincronismo | minuto 3 ~ minuto 1000 (pode se ajustar). |
Adicione a função | LCD, chave-imprensa, GPS. |
Limite de tempo “terminal” do uso da bateria |
por exemplo, a bateria do número um do uso “ER34615”, sua capacidade é 19AH, a frequência do trabalho do “sistema” é trabalho uma vez pela hora: O terminal GXPS609 pode trabalhar aproximadamente 1800 dias.
|
Modelo da bateria seleto |
recomende a bateria “ER34615” do número um do uso. Se o usuário quer a bateria seleta pelo auto, por favor de acordo com o padrão da bateria como seguindo. tensão da bateria: 3.0VDC~3.6VDC; máximo continue a corrente de saída: mais do que 0.3A; capacidade da corrente de saída do pulso: mais do que 0.5A.
|
O uso da fonte de alimentação ilumina |
o “terminal” pode usar a bateria ou a fonte da alimentação externa. Veja o desenho terminal da estrutura, a posição da fonte da alimentação externa “na relação elétrica externo”, na relação, “1" é ânodo, “2" é cátodo.
|
4. Descrição sem fio do nível do sistema de vigilância da temperatura de ZIGBEE
4,1 descrição de trabalhos do sistema:
o ⑴ que corre o software da gestão do servidor no computador de servidor, conecta o coordenador da relação de comunicação RS232 de série e das comunicações de GX-iCN-01A do computador de servidor.
o ⑵ gerencie sobre o poder do terminal, e o dispositivo terminal para o trabalho.
o ⑶ o dispositivo terminal fará a tempo-comparação automaticamente com o software da gestão do servidor, cada vez que gire sobre o poder.
Tempo-comparação: o software da gestão do servidor enviará a data e a informação do tempo do computador de servidor ao dispositivo terminal, o dispositivo terminal salvar a informação da data e da hora, e a base desta informação, no futuro operação do tempo automático da atualização.
o ⑷ que corrige a hora de terminar, o dispositivo terminal envia a informação da monitoração do tempo atual ao software da gestão do servidor. Informação da monitoração que compreende: um endereço de dispositivo terminal, um valor nivelado da pressão, um valor da temperatura, um intervalo terminal do trabalho do sincronismo, o modo de funcionamento terminal, o nível da bateria, a data e a informação do tempo neste momento, estes a informação a mais atrasada da monitoração são indicados na relação principal do software da planilha, informação histórica da monitoração são armazenados automaticamente no base de dados, usuários podem ver a qualquer hora.
o ⑸ segue de “uso da descrição sistema” como descrito “que ajusta o modo” para ajustar o terminal básico, após o ajuste de modo que o terminal “na operação do modo de trabalho”, o terminal seja transferido arquivos pela rede monitorando regularmente a informação. Se você precisa de fazer mudanças aos ajustes básicos do terminal, primeiramente segue de “a descrição sistema com” fatura da saída terminal do “modo trabalho”, vão dos “ao modo ajustes”, e para fazer então outra vez os ajustes básicos do terminal.
4,2 descrição de sistema:
(1) o software da gestão do servidor instalado e que corre no computador de servidor, conecta o coordenador das comunicações de GX-iCN-01A, faz duplo clique o software software aberto da gestão do servidor de “LLMServer” do ícone. Segundo as indicações de figura 6.
(2) abra o software, a relação principal mostrada em figura 7.
7
8
De “ajustes sem fio do nível de uma comunicação de série ZIGBEE”: Preencha o número de série do coordenador das comunicações da conexão GX-iCN-01A, taxa de transmissão de 38400.
De “configuração servidor”: o base de dados do ACESSO da conexão do defeito, se você precisa de conectar ao base de dados de servidor do SQL, configura este.
De uma “tempo de falha comunicação ajustado”: termine de “a unidade de ajuste do tempo do intervalo conexão”: mínimo. Se o terminal no período não transferiu arquivos pela rede a informação da monitoração é indicada na relação de software "OFF", alerta de ZIGBEE o usuário para conectar o terminal e o servidor foi quebrado entre o software da gestão, verifica o estado de porto do servidor, linhas de comunicação, equipamento terminal é anormal. Consequentemente, o tempo deve ser maior do que de “o intervalo amostra terminal” da relação “terminal”, ele recomendou ajustar mais do que de “o intervalo amostra terminal” três vezes. Clique o botão “APROVADO” para salvar.
“Molhe o ajuste da escala do cilindro”: ajustando o direito superior da altura cilíndrica da relação principal, usado para simular o ambiente real do nível líquido. Clique o botão “APROVADO” para salvar.
De “ajustes alarme”: Quando você gerencie sobre esta característica, os usuários enlatam “a tela dos ajustes terminais” para ajustar o alarme nivelado desejado da monitoração limite superior e mais baixo; quando o valor monitorado do nível líquido excede a escala do limite do alarme, seja a relação principal da informação do alarme na mensagem correspondente, a informação do alarme estará armazenado automaticamente no base de dados para o usuário. Clique o botão “APROVADO” para salvar.
De “seleção da língua sistema”: a seleção da língua, o defeito é chinês. Clique o botão “APROVADO” para salvar.
Após ter ajustado a relação, clique o botão da “saída” para salvar, e então tenham que interromper e reiniciar o software da gestão do servidor, a fim estabelecer a informação nestas mudanças novas carregadas corretamente.
9
Do “identificação terminal”: o endereço que “terminal” seleto você quer inquire, ou seleciona “tudo” ao inquérito todo o “terminal”.
Da “tempo pergunta”: selecione a seção que do tempo você quer inquire.
Botão do “inquérito”: Inquira o botão de comando.
Botão da “exportação”: como de “a exportação do formato EXCEL” todos os dados de inquirem.
Botão da “supressão”: suprima de todos os dados que você inquiriu.
10
Do “identificação terminal”: Selecione para perguntar o número de identificação terminal da informação do alarme; selecione “todos os” meios todas as perguntas dos terminais junto.
“Pergunte o tempo”: Selecione a informação do tempo de funcionamento do equipamento terminal do alarme da pergunta.
Botão da “busca”: De acordo com a pergunta do tempo da identificação e de funcionamento do terminal e indicado na tabela abaixo.
Botão da “exportação”: para perguntar a informação do alarme de “ao formato da planilha EXCEL” para a exportação e as economias.
Botão da “supressão”: Pergunta da supressão à informação do alarme.
o ⑶ abre a tampa traseira do poder terminal.
(4) depois que o uso inicial do terminal novo, software da gestão do servidor recebe a informação do terminal novo, o usuário precisa de usar o software da gestão do servidor, os ajustes básicos terminais novos para fazê-lo trabalhar corretamente de acordo com os ajustes básicos. Fazer duplo clique uma fileira nas exposições da tabela os ajustes básicos exigidos para a informação terminal nova da monitoração, relação aparece segundo as indicações de figura 11, a relação para o equipamento terminal novo da linha mostra os ajustes básicos.
11
a relação (de 5) faz parte dos terminais de exposição da informação básica no base de dados, clica o botão da “supressão” para suprimir permanentemente da informação terminal do base de dados; a parte mais inferior da relação usada para os ajustes básicos para cada terminal:
● “parâmetros de trabalho”:
Após o terminal novo, o usuário pode nomear o terminal novo e ajustar a densidade líquida para a monitoração terminal nova; valores de limite do alarme nivelado; então você deve clicar sobre o lado direito do botão “terminal” novo para adicionar um terminal novo no base de dados que a informação do terminal novo será indicada depois que a adição estava completa o tampo da mesa da tela no futuro sem ter que adicionar outra vez o terminal novo.
O clique que do ● “estendeu a aba dos parâmetros” comutará à relação mostrada em figura 12.
12
“A identificação nova do terminal”: Ajuste a identificação do dispositivo do terminal. Depois que a instalação está completa, reinicie por favor o dispositivo terminal do poder.
De “intervalo amostra”: Ajuste o momento de transferir arquivos pela rede a informação que da monitoração o grupo terminal do intervalo cronometrando pelo usuário é maior do que o tempo recomendado no mínimo 3 minutos.
O ⑺ após conclusão dos ajustes acima, clica sobre do “o botão do modo trabalho” para terminar o botão do “modo” do corredor. Do “no modo trabalho”, o terminal enviará automaticamente regularmente a monitoração da informação de acordo com o intervalo de tempo da amostra ajustado pelo usuário.
O ⑻ se você precisa de alterar os ajustes básicos do terminal, clique “entra botão no modo da instalação”, fazendo com que o terminal incorpore da “o modo instalação” e então refaça os ajustes básicos do terminal.
Clique que “entre botão no modo da instalação”, usuário precisa de esperar até que o terminal seguinte a uma saída do “modo da informação da monitoração trabalho” ao transferir arquivos pela rede a chegada, vá dos “ao modo ajustes.”
Quando “ajuste o modo” outra vez para terminar os ajustes básicos, de “o intervalo amostra” do usuário está ajustado primeiramente a “0" antes que você possa ajustar o intervalo de amostra e outras funções outra vez.
o ⑼ quando o sistema está trabalhando corretamente, relação principal do software do gerente de servidor do clique mostrada na tabela uma informação da monitoração da fileira, o valor da altura do nível do dispositivo terminal simulará a linha exposição é indicado no lado direito do formulário cilíndrico; a carta no cilíndrico direito o dispositivo terminal automaticamente cada vez que os valores medidos do nível líquido descritos como linhas, monitor fácil de usar.
5. Instruções de funcionamento da exposição e da chave do LCD
5,1 exposição do LCD: Na ausência da operação chave, o valor medido da corrente da pressão fluida mostrado no LCD.
5,2 operação chave: Há três botões redondos em um terminal nivelado sem fio da medida, está da esquerda para a direita: “(+)”, “(-)”, “(AJUSTE)”. Somente operações terminais do “no modo ajuste”, e no momento em que não pode ser operado usando as chaves para monitorar mensagens.
A função do menu é dividida em dois: “COMO”, ajuste “a identificação do dispositivo terminal”;
O “SL”, ajustou “o intervalo de amostra terminal.”
Quando a operação da chave do usuário, for dividida na “imprensa” e na “imprensa”:
“(AJUSTE)” botão: dividido na “imprensa” e na “imprensa”;
“(+)” botão: Somente “a imprensa curto”;
“(-)” botão: dividido na “imprensa” e na “imprensa”;
Etapas chaves:
A imprensa do ⑴ “AJUSTOU” o botão, exposição do LCD “COMO”, na relação da seleção de menu.
Imprensa do ⑵ “+” chave, o item de menu ao interruptor entre os dois.
⑶ no “COMO” o menu, botão da imprensa (-) para retirar o estado da operação do menu, mostras o valor da pressão.
o ⑷ em “COMO” o menu, imprensa “AJUSTOU” o botão, incorpora “a identificação” função do dispositivo terminal de ajuste, escala “0 253" da identificação, identificação da chave da imprensa (+) mais “1", as economias “1" da identificação da chave da imprensa (-), depois que ajustando a chave da imprensa (AJUSTE) a para salvar; se nós damos acima o grupo da identificação para retornar ao menu precedente, a imprensa (-) pode ser.
o ⑸ sob o menu do “SL”, imprensa “AJUSTOU” o botão, incorpora “a função de ajuste do intervalo de amostra terminal”, a escala do intervalo de tempo de “0 a 60000" segundos, pressiona (+) o intervalo da chave adiciona “1" s, chave à posição de exposição do LCD do controle do interruptor, chave da imprensa (-) da imprensa (AJUSTE) a para salvar; se nós damos acima o intervalo de amostra está ajustado para retornar ao menu precedente, pressiona (-).
instruções 6.Maintenance
as medidas sem fio da temperatura e da pressão do ⑴ na frente do terminal, certificam-se que a bateria tem o poder; o coordenador das comunicações com a relação de comunicação de série do computador é conectado bem; Se a exposição de tensão da bateria no software da gestão do servidor, abre por favor a tampa terminal para substituir a bateria, de modo a para não afetar o desempenho do sistema.
O ⑵ se o rompimento sem fio de uma comunicação das medidas da temperatura e da pressão ou a outra falha de comunicação ocorrem entre o terminal e o software da gestão do servidor, verifica por favor o computador que de servidor a conexão de série é normal, a operação da gestão do servidor o software é normal, se os terminais da bateria têm a eletricidade.
O ⑶ evita a antena de ZIGBEE perto dos objetos do metal ou dos objetos ferromagnetic.
