Lugar de origem:
China
Marca:
KACISE
Certificação:
CE
Número do modelo:
KUM2601
Documento:

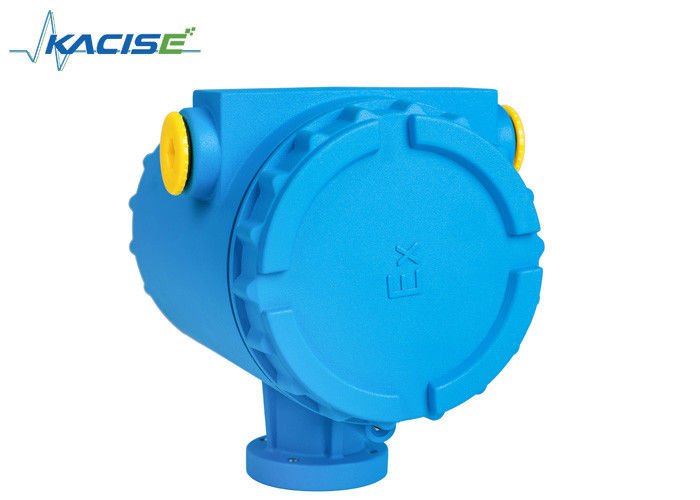

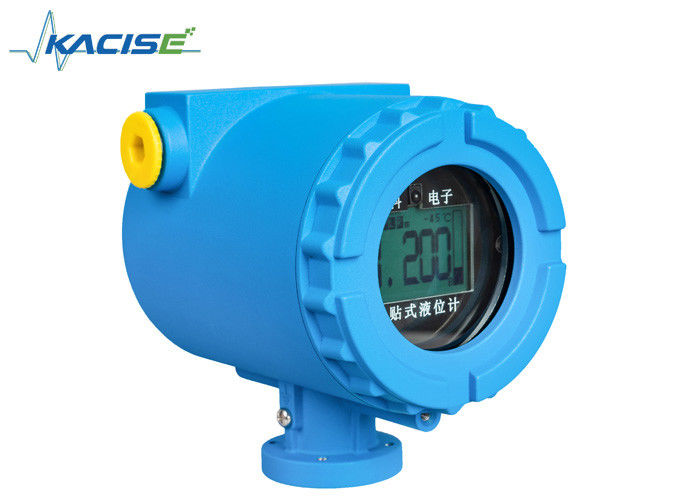

KUM2601 Medidor de nível não intrusivo (doravante referido como medidor de nível) é um tipo de instrumento desenvolvido pela nossa empresa,que utiliza o princípio do sonar para medir o nível do líquido no interior do recipiente a partir do exterior (parte inferior do recipiente)Este produto realiza a medição completa do isolamento.
O medidor de nível do líquido rompe o método de instalação tradicional de contato aberto do tanque e realiza a medição real sem contato da altura do nível do líquido em recipiente selado.O sensor de sonar (sonda) é instalado directamente abaixo da parede exterior do recipiente em ensaio (parte inferior)Não é necessário abrir um buraco no recipiente em teste. É fácil de instalar e pode ser instalado sem parar a produção.Pode medir com precisão os níveis líquidos de várias substâncias tóxicas, ácidos fortes, álcalis e vários líquidos puros em recipientes fechados a alta temperatura e alta pressão.
Não inseridoTrusivo Medidor de Nível |
Com dois fios |
Com quatro fios |
Faixa de medição |
3m, 5m, 10m, 15m, 20m, 30m, 50m |
|
Resolução da tela |
1 mm |
|
Repetição de Curto Prazo |
1 mm |
|
Erro |
±1‰FS, ±2‰FS, ±5‰FS |
|
Intervalo de temperatura |
-45°C~+100°C |
|
Precisão |
1°C |
|
Produção |
4×20 mA (carga máxima 500Ω), HART,Modbus |
|
Fornecimento de energia |
DC24V (22V~36V) |
DC24V (18V~30V) |
Potência |
< 1 W |
< 1 W |
Comunicação |
RS-485, infravermelho, HART, Modbus |
|
Saída de alarme do relé |
AC 250V 5A, DC 30V 5A |
|
Temperatura ambiente do hospedeiro |
-40°C~+80°C |
|
Exibição da temperatura ambiente |
-20°C~+70°C |
|
Sensor de temperatura ambiente |
-50°C~+100°C |
|
Humidade ambiente |
(0% ∼95%) RH |
|
A prova de explosão |
ExdIICT6 |
|
Proteção |
IP65, IP67 |
|
Exibição |
128×64 LCD |
|
Área cega |
< 30 mm Em condições de trabalho ideais |
|
Interface elétrica |
M20X1.5 (F), 1/2 NPT (F) |
|
Comprimento do cabo |
5 m, opcional |
|
Tamanho do hospedeiro / peso |
158mmx122mmx148mm, 2kg, buraco de base dia M5 |
(2) Dimensão da sonda do sensor
Definição de terminais
Marca |
Notas |
Relais (NÃO) |
Alarme de relevo normalmente aberto |
Relay (COM) |
Alarme de relevo comum |
Relay (NC) |
Alarme de relevo fechado |
24V (+) |
Potência de corrente contínua de 24 V |
24V (-) |
Potência de 24 V. |
CAL (+) |
Sinal da sonda de calibração |
CAL (-) |
Proba de calibração grande |
MEA (+) |
Medir o sinal da sonda |
MEA (-) |
Medida Grande |
TEMP (+) |
Signo do sensor de temperatura |
TEMP (-) |
Sensor de temperatura grande |
485 (+) |
Rs485 (Modbus) Modbus A (+) |
485 (-) |
Rs485 (Modbus) Modbus B (-) |
