Fácil de instalar medidor de fluxo de tubos de fluxo de ultrassom
Introdução

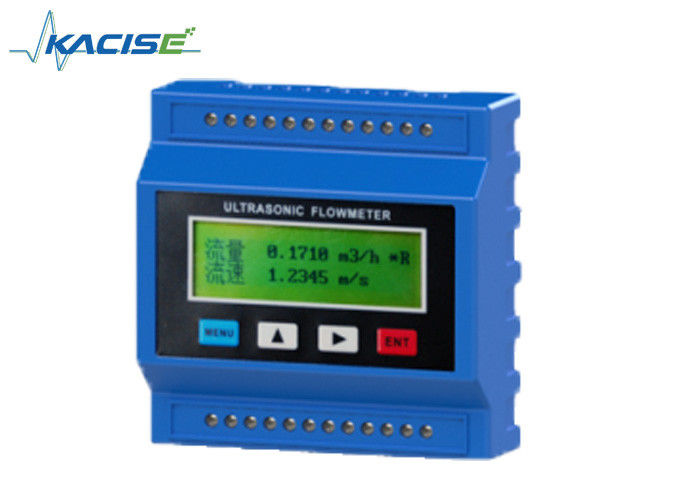

O módulo do medidor de caudal KUFM2000 tem um volume pequeno, função geral e baixo custo.Função geral e baixo custo O módulo do medidor de caudal KUFM2000 tem um volume pequeno, função geral e baixo custo.

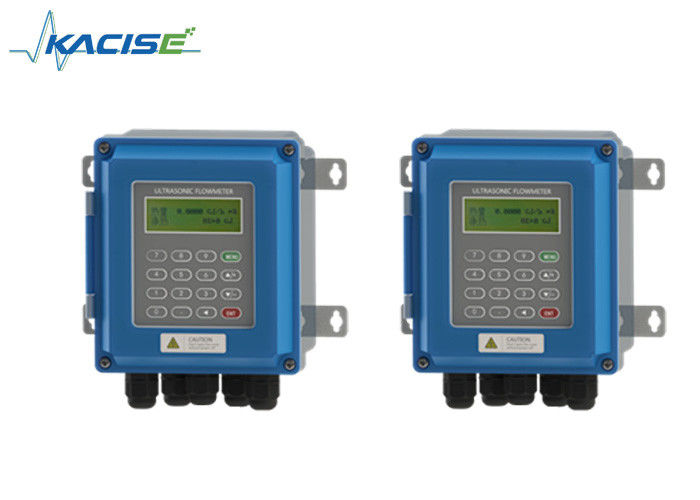

O medidor de caudal ultrasônico de tipo de inserção da série KUF2000 consiste no medidor e no transdutor de inserção.Não há necessidade de cortar a água usando a ferramenta especializadaOs transdutores estão em contacto directo com o fluido, o que torna a medição mais estável e fiável.
Se ligar o transdutor de temperatura Pt100, pode realizar a medição de calor/energia.
Condições de trabalho
| |
Unidade principal |
Sensor |
| Proteção |
IP30 |
IP68 |
| Humidade |
≤ 80%RH |
| Temperatura |
-20 a 60 °C |
-30 a 160°C |
Parâmetros básicos
| Precisão |
± 1% |
| Faixa de velocidade |
0~±10m/s, medição bidirecional |
| Tamanho do tubo |
DN50 a DN6000 |
| Temperatura |
- 30 a 160 °C |
| Tipo de líquido |
Um único líquido pode transmitir ondas sonoras.
Água do mar, esgoto, petróleo, produtos químicos, álcool, etc.
|
| Material de tubulação |
Aço carbono, aço inoxidável 304, 316.
Padrão de flange GB/T9119-2000, GB/T81-94
|
| Saída de sinal |
1 saída de 4-20mA ((impedência 0 ~ 1K, precisão 0,1%)
Saída de pulso OCT de 1 sentido ((Largura de pulso 6 ~ 1000 ms)
Saída de relé de 1 sentido
|
| Entrada de sinal |
3 vias de entrada de 4-20mA, alcançar a medição de calor por
Conectando uma resistência de platina PT100.
|
| Interface |
RS485, suporte a MODBUS |
| Armazenamento de dados |
Cartão SD para armazenar regularmente os resultados pré-definidos (opcional) |
| Fornecimento de energia |
DC8~36V ou AC10~30V |
Sensores de inserção opcionais
Sensor de inserção padrão
Adequado para a tubulação pode ser soldo diretamente, como aço carbono e inoxidável.
Espessura do tubo ≤ 2 0
Intervalo de medição: DN50~DN6000
Intervalo de temperatura: -30°C a +160°C
Sensor de inserção alargado
Apto para a tubulação não pode ser soldo diretamente, como tubo de cimento, ferro fundido, PVC, aço ou material composto.
Espessura do tubo ≤ 7 0
Intervalo de medição: DN50~DN6000
Intervalo de temperatura: -30°C a +160°C
Sensor de inserção paralela
Adequado para instalação de espaço insuficiente.
Adequado para tubulações soldáveis ou não soldáveis.
Espessura ilimitada da tubulação, profundidade de inserção = 1/3 do diâmetro interno.
Faixa de medição: DN80~DN6000
Intervalo de temperatura: -30°C a +160°C
Acessórios opcionais
Clampada de tubulação
O sensor de inserção pode ser instalado sem soldagem usando um grampo de tubos. Não é necessário cortar a água durante a instalação. Especialmente adequado para tubos de cimento, tubos de ferro fundido, PVC,Tubos de cobre ou materiais compostos.
