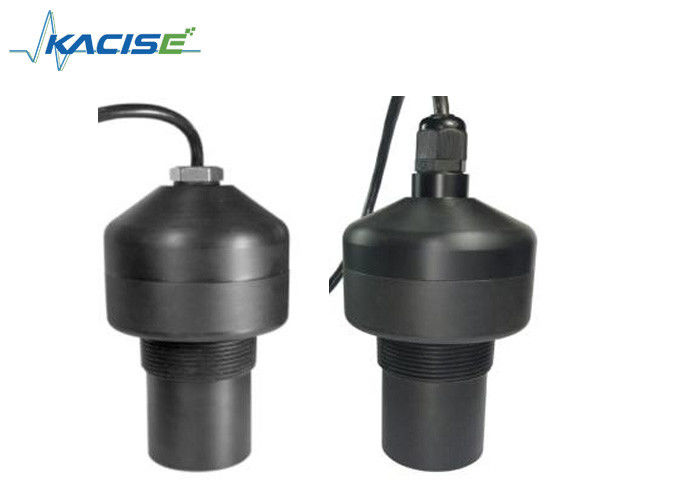

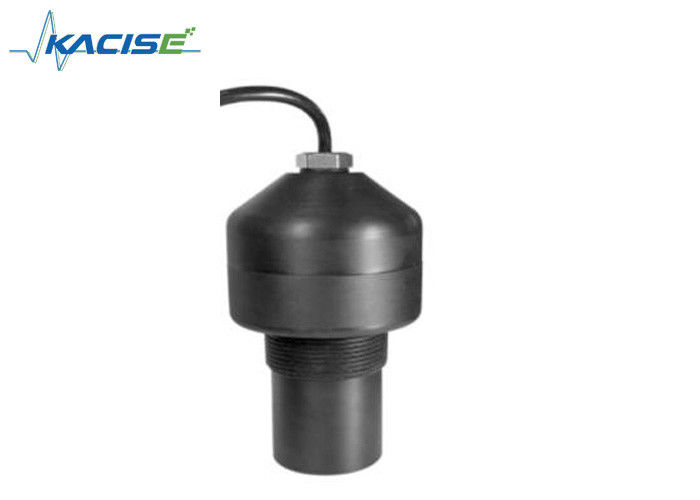

O sensor de nível de água com uma classificação de proteção IP68 é adequado para ambientes de esgoto
Introdução
Apresentamos o nosso sensor de nível de água, com uma classificação de proteção IP68, pode resistir à poeira e à água de forma eficaz.mede com precisão os níveis de água mesmo em condições adversas.Fácil de instalar e altamente confiável, é a escolha perfeita para aplicações relacionadas com esgotos.
Parâmetros
| Faixa de medição |
1 metro, 2 metros, 3 metros, 4 metros, 5 metros, 6 metros, 7 metros, 8 metros |
| Produto de medição |
distância entre a superfície emissora da sonda e a superfície média |
| Fios de sensores |
diferentes fios em função da gama de medição |
| Intervalo da zona cega |
diferentes zonas cegas em função do intervalo de medição |
| Tensão de alimentação |
DC 24V, saída 1 sentido 4-20mA ou protocolo RS485 MODBUS 1 sentido |
| Tensão de alimentação |
DC 12V, saída por protocolo RS485 MODBUS; |
| Exibição |
Sem visualização |
| Comprimento padrão do cabo |
1 metro |
| Cabos |
4 pinos |
|
Ambiente de trabalho
temperatura
|
-20 ~ +60 °C |
|
Ambiente de trabalho
pressão
|
uma pressão atmosférica normal |
|
Ambiente de trabalho
humidade
|
≤ 90% RH não condensante |
Características
Alto grau de protecção: IP68.
Configuração do endereço através do RS485
Saída: analógica ou RS485, relativa à tensão de alimentação
Notas
4-20mA de saída: para aterrar de forma fiável a linha azul (mA ̇);
Por favor, conecte o terminal de aterragem a uma terra real, como um tubo de metal que passa através da água, ou uma barra de metal que é inserido no solo.
1. Não alinhe com a ligação à terra do gabinete elétrico. liga-o separadamente a um poste de metal ou a um tubo de metal inserido no solo.
2A tinta ou a ferrugem no tubo ou na haste metálica deve ser raspada.
Saída RS485: para aterrar de forma fiável a linha preta;
Por favor, conecte o terminal de aterragem a uma terra real, como um tubo de metal que passa através da água, ou uma barra de metal que é inserido no solo.
1. Não alinhe com a ligação à terra do gabinete elétrico. liga-o separadamente a um poste de metal ou a um tubo de metal inserido no solo.
2A tinta ou a ferrugem no tubo ou na haste metálica deve ser raspada.
Conexão
1. 4~20mA de fiação
Fornecimento de energia: linha vermelha: 24VDC + linha preta: 24VDC
4 ~ 20mA: Linha amarela: mA + linha azul: mA ̇
2. 485 cablagem de comunicação
Fornecimento de energia: linha vermelha: 24VDC + linha preta: 24VDC
485 comunicação: Linha azul: T/R+ Linha amarela: T/R
3. 485 cablagem de comunicação
Fornecimento de energia: Linha vermelha: 12VDC+ Linha preta: 12VDC
485 comunicação: Linha azul: T/R+ Linha amarela: T/R
