Lugar de origem:
China
Marca:
KACISE
Certificação:
CE
Número do modelo:
KLD-2601

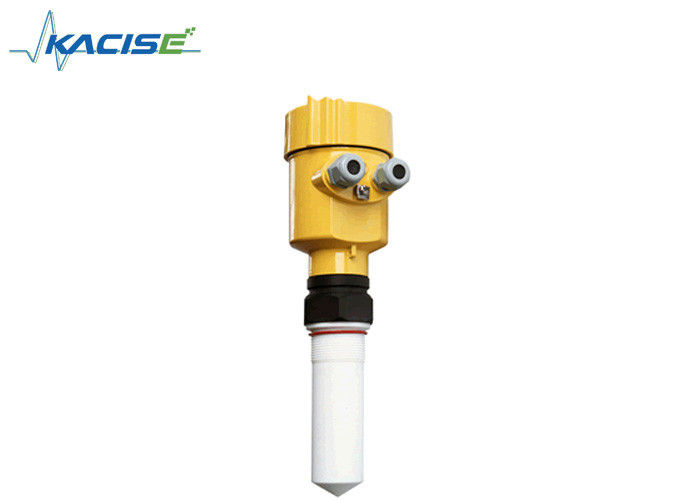

Não medidor do nível fluido do radar do contato para medir a constante dielétrica contínua e baixa
Vista geral do produto
Este sensor de radar 26G de alta frequência adotado medidor do nível do radar, a escala máxima da medida pode alcançar até 80 medidores. A antena é transformação mais ulterior aperfeiçoada, os microprocessadores rápidos novos tem uma velocidade mais alta e a eficiência pode ser análise feita do sinal, a instrumentação pode ser usada para o reator, o silo contínuo e o ambiente muito complexo da medida
Princípio
O pulso nivelado da micro-ondas da antena de transmissor do radar é estreito, a antena descendente da transmissão. A exposição da micro-ondas à superfície média é refletida para trás outra vez pelo sistema da antena recebe, envia o sinal ao circuito eletrônico convertido automaticamente em sinais nivelados (porque a velocidade da propagação da micro-ondas, onda eletromagnética para alcançar o alvo e refletidos de volta ao receptor esta vez é quase instantânea)
Área cega alta ajustada do ajuste C D da escala B uma baixa
![]()
Medida da referência: Parte inferior da linha de parafuso ou a superfície de selagem da flange
Nota: Certifique-se que o medidor do nível do radar o mais de nível elevado não pode entrar na área cega de medição (figura D mostrada abaixo).
As características do medidor do nível do radar 26G
Tamanho pequeno da antena, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
Quase nenhuma corrosão, efeito da bolha; quase não afetado pelo vapor de água na atmosfera, na temperatura e em mudanças da pressão.
O ambiente sério da poeira no trabalho de nível elevado do medidor tem pouco efeito.
Um comprimento de onda mais curto, a reflexão da inclinação da superfície do sólido é melhor.
O ângulo de feixe é pequeno, a energia é concentrado, pode aumentar a capacidade do eco e evitar a interferência.
A escala de medição é menor, porque uma medida renderá bons resultados.
A relação de relação sinal-ruído alta, o estado da flutuação nivelada pode obter o melhor desempenho.
Alta frequência, medida da constante dielétrica contínua e baixa da melhor escolha.
Parâmetros técnicos
| Abrigo | ||
|
Selo entre o alojamento e abrigando a tampa |
Borracha de silicone | |
| Janela do alojamento | Policarbonato | |
| O terminal à terra | De aço inoxidável | |
| A tensão de fonte de alimentação | ||
| Fio dois | O corrente | (16 C.C. ~ DE 26) V |
| Intrinsecamente seguro | (21,6 C.C. ~ DE 26,4) V | |
| Dissipação de poder | 22.5mA/1W máximos | |
| Ondinha permissível | - <100hz> | Uss |
| - (100~100K) hertz | Uss | |
| Os parâmetros do cabo | ||
| Entrada/tomada do cabo | 1 entrada do cabo M20xl.5 | |
| 1 tomada cega | ||
| Terminal | ² do seção transversal 1.0mm do condutor | |
| Saída | O sinal de saída | (4 ~ 20) miliampères |
| Protocolo de comunicação | CERVO | |
| Definição | 1.6μ A | |
| Sinal da falha |
Saída atual constante; 20. 5mA, 22mA, 3.9mA |
|
| O tempo integral | (0 ~ 50) s, ajustáveis | |
| Zona cega | as extremidades da antena | |
| Escala de medição máxima | 80m | |
| Frequência de micro-ondas | 26GHz | |
| Relação de comunicação | Protocolo de comunicação do CERVO | |
| O intervalo da medida | aproximadamente 1 segundo (segundo os ajustes do parâmetro) | |
| Tempo do ajuste | aproximadamente 1 segundo (segundo os ajustes do parâmetro) | |
| Definição da exposição | 1 milímetro | |
|
Armazenamento de funcionamento e temperatura do transporte |
(- ℃ de 40~100) | |
| Temperatura do processo (a temperatura da peça da antena) | (- ℃ de 40~250) | |
| Pressão | Max.4MPa | |
| Sísmico | ² mecânico da vibração l0m/s, (10 ~ 150) hertz | |
Instruções de Safty
Observe por favor as exigências elétricas locais do código!
Cumpra por favor com as exigências locais para a saúde e as normas de segurança dos pessoais.
Todos os componentes bondes da operação do instrumento devem ser terminados pelo treinamento formal dos profissionais.
Verifique por favor a placa de identificação do instrumento para fornecer a reunião das especificações de produto suas exigências.
Certifique-se por favor de que a placa de identificação da tensão e do instrumento de fonte de alimentação nas exigências.
Categoria da proteção
Este instrumento cumpre as exigências da classe IP66/67 da proteção, assegura por favor a cabeça impermeável da selagem do cabo. O seguinte diagrama
![]()
Como instalar para cumprir as exigências de IP67
Certifique-se por favor de que a cabeça da selagem não é danificada. Certifique-se por favor de que o cabo não é danificado.
Certifique-se por favor de que o cabo para o uso com especificação elétrica da conexão.
Cabografe na relação elétrica antes que os seus curvados para baixo, se assegurem de que a água não flua no escudo, se ver o ①
Aperte a cabeça do selo do cabo, veja o ②
Por favor a relação elétrica não usará a tomada cega firmemente, considera o ③
Comissão do instrumento
Há três tipos do método da eliminação de erros
1) Exposição/teclado
2) Eliminação de erros do anfitrião
3) Programador handheld do CERVO
Tamanho da aparência
![]()
Linearidades do medidor
Ângulo 20° da emissão
A precisão considera a carta
![]()
Seleção modelo do produto
| Licença | |||||
| Padrão de P (Não-explosão-prova) | |||||
| Mim intrinsecamente seguro (Exib IIC T6 GA) | |||||
| D à prova de explosões intrinsecamente seguro e isolado (Exd (ia) IIC T6 Gb) | |||||
| Tipo/material/temperatura da antena | |||||
| Chifre da selagem de F/PTEE/-40… ℃ 130 | |||||
| Conexão/material do processo | |||||
| ″ A do ½ da linha G1 de G | |||||
| ″ NPT do ½ da linha 1 de N | |||||
| Uma flange DN50/PP | |||||
| Flange DN80/PP de B | |||||
| Flange DN100/PP de C | |||||
| Costume do Special de Y | |||||
| Comprimento da conexão da embarcação | |||||
| Uma conexão 100mm | |||||
| B personaliza | |||||
| A unidade eletrônica | |||||
| (4~20) miliampère/24V C.C./dois fio 2 | |||||
| 3 (4~20) fios da C.C. miliampère/24V/CERVO dois | |||||
| 4 (4~20) C.A. miliampère/220V/de quatro fios | |||||
| 5 RS485/Modbus | |||||
| Shell/categoria da proteção | |||||
| L alumínio/IP67 | |||||
| G de aço inoxidável/IP67 | |||||
| Linha do cabo | |||||
| M M20x1.5 | |||||
| ″ NPT DO ½ DE N | |||||
| Exposição do campo/programador | |||||
| A com | |||||
| X sem |
