| Lugar de origem: | China |
| Marca: | KACISE |
| Certificação: | CE |
| Número do modelo: | KUF2000 |
| Quantidade de ordem mínima: | 0-100 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes |
| Tempo de entrega: | 5-8 dias de trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
| Habilidade da fonte: | 10000pcs/month |
| nome: | Medidor de fluxo ultrassônico Inline da montagem da parede KUFS2000A2 | modelo: | KUF2000 |
|---|---|---|---|
| marca: | Kacise | Precisão: | precisão alta dentro de ±0.5% |
| Realçar: | Transmissor nivelado ultra-sônico,sensor nivelado líquido ultrassônico |
||
KUF2000medidoresdefluxoultrassônicosInlinedasérie
Introdução
O medidor de fluxo ultrassônico inline da série KUF2000 é consiste na unidade principal e no sensor ultrassônico inline.
A escala de medição do tipo medidor do π de fluxo ultrassônico inline é D N15mm~DN32mm, pela flange
conexão ou conexão da linha. Nível da proteção IP68. variação da temperatura de medição -30℃~160℃, P/N
0~4.0Mpa, precisão alta dentro de ±0.5%.
A escala de medição do tipo inline padrão medidor de fluxo ultrassônico é DN40mm~DN1000mm, com a classe alta da proteção de IP68, medindo a temperatura fluida de -30℃~160℃, a amplitude da pressão de 0~2.5Mpa, precisão alta dentro de ±0.5%.
Medidor de fluxo ultrassônico Inline da montagem da parede KUFS2000A2
Os KUFS2000A2 fluem medidor podem ser instalados na parede ou na caixa do instrumento, a categoria da proteção é IP67. Apropriado para tamanhos da tubulação de DN15mm a DN6000mm.
Condição de trabalho
| Unidade principal | Sensor | |
| Proteção | IP67 | IP68 |
| Umidade | ≤85%RH | |
| Temperatura | -20~60℃ | -30~160℃ |
Parâmetros básicos
| Precisão | ±1% |
| Escala da velocidade | 0~±10m/s, medida bidirecional |
| Tamanho da tubulação | DN15~DN6000 |
| Temperatura | - 30~160℃ |
| Tipo de líquido |
O único líquido pode transmitir a onda sadia. como a água, água do mar, água de esgoto, óleo, produtos químicos, álcool, etc. |
| Material da tubulação |
Aço carbono, 304 de aço inoxidável, 316 de aço inoxidável. Padrão GB/T9119-2000 da flange, GB/T81-94 |
| Saída do sinal |
1 maneira 4-20mA output (impedância 0~1K, precisão 0,1%) 1 saída de pulso de OUTUBRO da maneira (largura de pulso 6 ~ 1000ms) 1 saída do relé da maneira |
| Entrada de sinal |
3 a entrada da maneira 4-20mA, consegue para aquecer perto a medida resistor de conexão da platina PT100. |
| Relação | RS485, apoio MODBUS |
| Armazenamento de dados | O cartão do SD armazena regularmente os resultados pré-ajustados (opcionais) |
| Fonte de alimentação | DC8~36V ou AC85~264V |

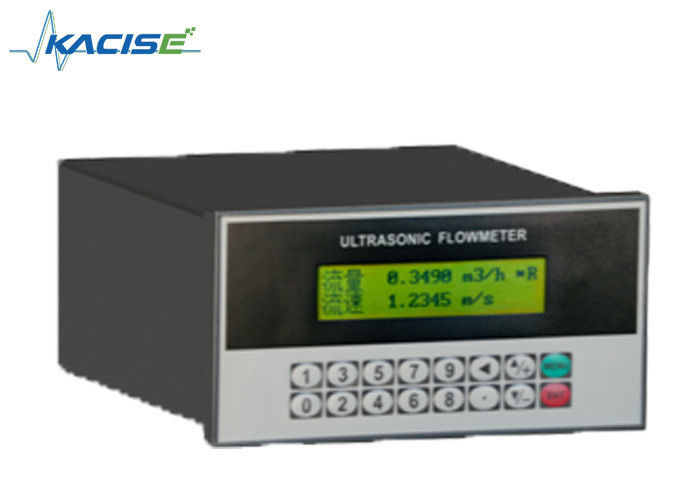

Medidor de fluxo ultrassônico Inline da montagem do painel de KUFS2000B
Os KUFS2000B fluem medidor podem ser instalados na caixa do instrumento. Apropriado para tamanhos da tubulação de DN15mm a DN6000mm.
Condição de trabalho
| Unidade principal | Sensor | |
| Proteção | Nenhum | IP68 |
| Umidade | ≤85%RH | |
| Temperatura | -20~60℃ | -30~160℃ |
Parâmetros básicos
| Precisão | ±1% |
| Escala da velocidade | 0~±10m/s, medida bidirecional |
| Tamanho da tubulação | DN15~DN6000 |
| Temperatura | - 30~160℃ |
| Tipo de líquido |
O único líquido pode transmitir a onda sadia. como a água, água do mar, água de esgoto, óleo, produtos químicos, álcool, etc. |
| Material da tubulação |
Aço carbono, 304 de aço inoxidável, 316 de aço inoxidável. Padrão GB/T9119-2000 da flange, GB/T81-94 |
| Saída do sinal |
1 maneira 4-20mA output (impedância 0~1K, precisão 0,1%) 1 saída de pulso de OUTUBRO da maneira (largura de pulso 6 ~ 1000ms) 1 saída do relé da maneira |
| Entrada de sinal |
3 a entrada da maneira 4-20mA, consegue para aquecer perto a medida resistor de conexão da platina PT100. |
| Relação | RS485, apoio MODBUS |
| Armazenamento de dados | O cartão do SD armazena regularmente os resultados pré-ajustados (opcionais) |
| Fonte de alimentação | DC8~36V ou AC85~264V |
Medidor de fluxo ultrassônico Inline à prova de explosões de KUFS2000C
Os KUFS2000C fluem medidor adotam à prova de explosões isolado, categoria DΙ Ι BT5
Após a colagem e a selagem, a categoria será explosão intrinsecamente segura. Apropriado para tamanhos da tubulação de DN15mm a DN6000mm.
Condição de trabalho
| Unidade principal | Sensor | |
| Proteção | IP65 | IP68 |
| Umidade | ≤85%RH | |
| Temperatura | -20~60℃ | -30~160℃ |
Parâmetros básicos
| Unidade principal | Sensor | |
| Proteção | IP65 | IP68 |
| Umidade | ≤85%RH | |
| Temperatura | -20~60℃ | -30~160℃ |
Sensores Inline opcionais
tipo sensores Inline do π
1. Conexão da linha
|
Nominal
Diâmetro (DN) |
Pressão
Nível
P |
Comprimento
L |
Conexão
Linha |
Linha
Comprimento |
Padrão da linha |
| DN15 | 2,5 | 320 | G3/4 | 18 | GB/T7307-2001 |
| DN20 | 2,5 | 360 | G1B | 15 | |
| DN25 | 2,5 | 390 | G1 1/4B | 16 | |
| DN32 | 2,5 | 450 | G1 1/4B | 22,5 |
2. Conexão da flange
|
Nominal
Diâmetro (DN) |
Pressão
Nível
P |
Comprimento
L |
Dimensão da flange |
Linha
Padrão |
||||||
|
Normal
Tamanho
D |
Centros do furo de parafuso D1 |
Furo de parafuso
X quantidade ∮X n |
Diâmetro da superfície de selagem D2 |
Flange
Espessura |
Parafusos
Dimensão |
|||||
| C | f | |||||||||
| DN15 | 2,5 | 320 | 95 | 65 | 14X4 | 46 | 14 | 2 | M12X50 | GB/T9119-2000 |
| DN20 | 2,5 | 360 | 105 | 75 | 14X4 | 56 | 16 | 2 | M12X50 | |
| DN25 | 2,5 | 390 | 115 | 85 | 14X4 | 65 | 16 | 2 | M12X60 | |
| DN32 | 2,5 | 450 | 140 | 100 | 18X4 | 76 | 18 | 2 | M16X60 | |
Sensores Inline opcionais
Sensores Inline padrão
|
Nominal
Diâmetro (DN) |
Pressão
Nível
P |
Comprimento
L |
Dimensão da flange |
Linha
Padrão |
||||||
|
Normal
Tamanho
D |
Centros do furo de parafuso D1 |
Furo de parafuso
X quantidade ∮X n |
Diâmetro da superfície de selagem D2 |
Flange
Espessura |
Parafusos
Dimensão |
|||||
| C | f | |||||||||
| DN40 | 1,6 | 300 | 150 | 110 | 18X4 | 84 | 18 | 2 | M16X60 | GB/T9119-2000 |
| DN50 | 1,6 | 300 | 165 | 125 | 18X4 | 99 | 20 | 2 | M16X70 | |
| DN65 | 1,6 | 300 | 185 | 145 | 18X4 | 118 | 22 | 2 | M16X60 | |
| DN80 | 1,6 | 115 | 200 | 160 | 18X8 | 132 | 20 | 2 | M16X70 | |
| DN100 | 1,6 | 250 | 220 | 180 | 18X8 | 156 | 22 | 2 | M16X80 | |
| DN125 | 1,6 | 275 | 250 | 210 | 18X8 | 184 | 22 | 2 | M16X80 | |
| DN150 | 1,6 | 300 | 285 | 240 | 22X8 | 211 | 24 | 2 | M20X8 | |
| DN200 | 1,6 | 350 | 340 | 295 | 22X12 | 266 | 26 | 2 | M20X8 | |
| DN250 | 1,6 | 450 | 405 | 355 | 26X12 | 319 | 28 | 2 | M20X90 | |
| DN300 | 1,6 | 500 | 460 | 410 | 26X12 | 370 | 32 | 2 | M22X90 | |
| DN350 | 1,0 | 550 | 500 | 460 | 23X16 | 428 | 28 | 4 | M20X80 | JB/T81-94 |
| DN400 | 1,0 | 600 | 565 | 515 | 25X16 | 482 | 30 | 4 | M22X90 | |
| DN450 | 1,0 | 700 | 615 | 565 | 25X20 | 532 | 30 | 4 | M22X90 | |
| DN500 | 1,0 | 800 | 670 | 620 | 25X20 | 585 | 32 | 4 | M22X90 | |
| DN600 | 1,0 | 1000 | 780 | 725 | 30X20 | 685 | 36 | 5 | M27X110 | |
| DN700 | 0,6 | 1100 | 860 | 810 | 25X24 | 775 | 32 | 5 | M22X90 | |
| DN800 | 0,6 | 1200 | 975 | 920 | 30X24 | 880 | 32 | 5 | M27X100 | |
| DN900 | 0,6 | 1300 | 1075 | 1020 | 30X24 | 980 | 34 | 5 | M27X100 | |
| DN1000 | 0,6 | 1400 | 1175 | 1120 | 30X28 | 1080 | 36 | 5 | M27X110 | |
