Calibração automática de um manômetro de nível de contacto para facilitar a sua instalação com uma precisão de ± 0,5%

Calibração automática Instalação fácil Sensor de nível para variedade Fluido Controle de medição precisa

 1Introdução

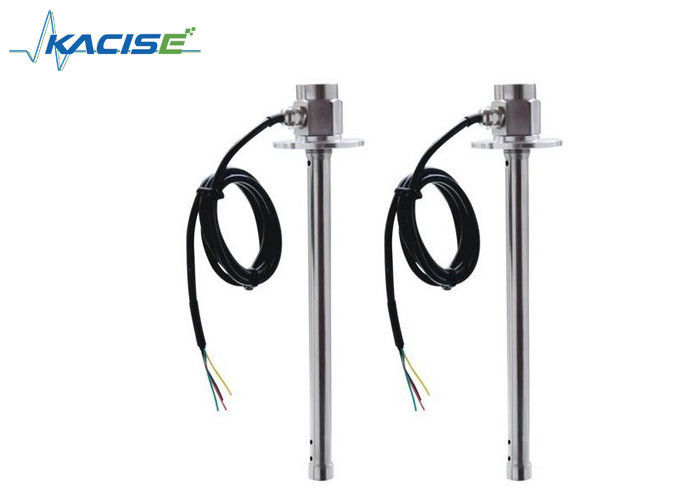

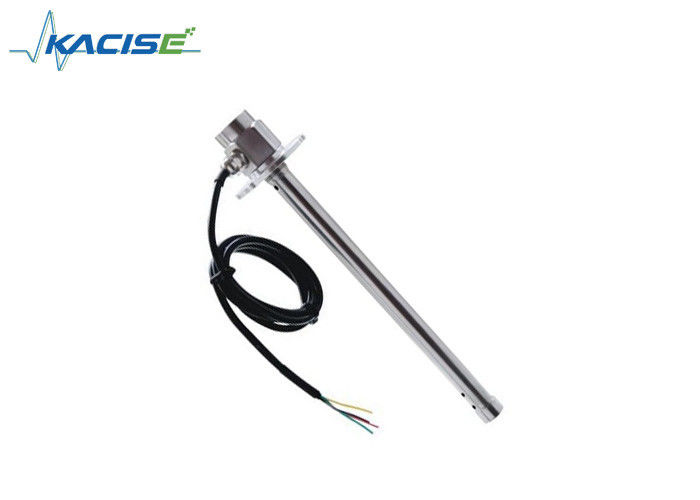

O sensor de nível da série KCF406 é de acordo com o princípio da capacitância, usando o salto do capacitor de RF para alterar a tecnologia de medição para realizar a medição da altura do líquido.sinal de saída com alta variação de nível e variação contínua, sem passos, alta precisão, alta fiabilidade. Os componentes elásticos, não é nenhuma parte móvel, resistência ao impacto, fácil instalação, pode ser instalado em todas as ocasiões para gasolina, óleo diesel,Nível de óleo do óleo hidráulico e outros líquidos diversos para medição e controlo precisos.

Esta série de sensores é um instrumento de medição de nível, tem a resolução muito alta e precisão de medição.não existe desvio de temperatura, e não poderia ser afetado por alterações no meio. isto é, com um sensor, não importa ser medido meio é água ou gasolina ou diesel, não importa como a temperatura muda,Ele pode corrigir o nível de saída sinal altamente preciso. resolvido completamente o etanol e gasolina, combustível metanol, e outros meios difíceis o problema da medição,e ele resolve as diferentes áreas para óleo diferente e temperatura do rótulo grandes diferenças do problema erro de medição.Atualmente a tecnologia na China é única. em nível internacional líder.

2. Parâmetro

3Interface electrónica e definição de sinais

Saída digital: fio vermelho, fio preto, fio verde, fio amarelo.

Saída de tensão analógica: fio vermelho, fio preto, fio verde.

Saída de corrente analógica: fio vermelho, fio preto.

4Processo de calibração

Sensor adota a tecnologia do microcomputador, sem calibração pode ser aplicado diretamente a todos os tipos de fraco líquido corrosivos medição

5Instalação

1Antes da instalação, verifique os acessórios: flange, anel de borracha, anel O e parafusos;

2Coloque a raiz do sensor no anel O;

3Aplicar selante resistente ao óleo nos dois lados do anel de borracha, depois colocar a flange do acessório e a flange do tanque buraco a buraco, usar os parafusos para fixar as duas flanges juntas.Revezam-se para apertá-los com força simétrica..

4Coloque o sensor no tanque pelo buraco da flange, aperte-o com a chave inglesa.

5- cablagem do cabo de alimentação e da linha de comunicação, respectivamente, de acordo com a definição.

6Inspeccionem a linha, se estiverem normais, ligem o sensor, vai funcionar normalmente.

7A posição de instalação do sensor deve ser o mais próxima possível do reservatório central, reduzindo assim o impacto nas flutuações do nível de óleo.
