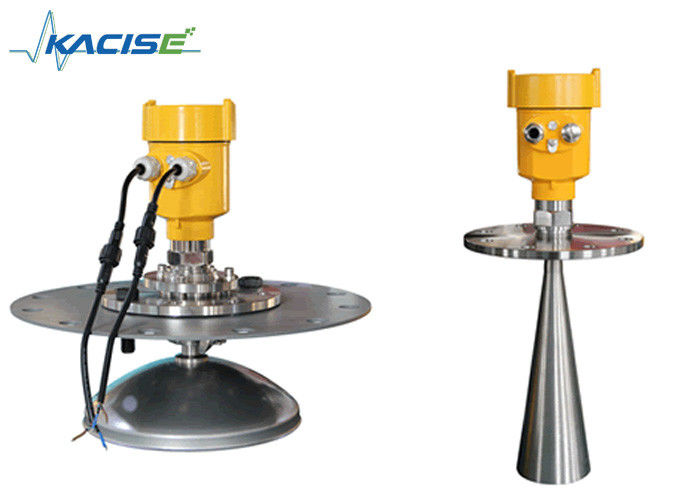

Medidor de nível de radar 26G de alta frequência para material sólido 80 metros

1. Introdução

Esta série de medidores de nível de radar adotou o sensor de radar de alta frequência 26G, a faixa máxima de medição pode chegar a 80 metros. A antena é otimizada para processamento adicional, os novos microprocessadores rápidos têm maior velocidade e eficiência, pode ser feita análise de sinal, a instrumentação pode ser usada para reator, silo sólido e ambiente de medição muito complexo.

2. Princípio

O pulso de microondas da antena do transmissor de nível de radar é estreito, a antena de transmissão para baixo. A exposição do microondas à superfície do meio é refletida novamente pelo sistema de antena que recebe, envia o sinal ao circuito eletrônico convertido automaticamente em sinais de nível (porque a velocidade de propagação do microondas, a onda eletromagnética para alcançar o alvo e o refletido de volta para o receptor dessa vez é quase instantâneo)

A Conjunto de faixas B Ajuste baixo C Alto D Área cega

Especificação técnica e seleção de modelo:

Aplicação: Material sólido, Poeira forte, fácil de cristalizar, ocasião de condensação

Faixa de medição: 80 metros

Conexão de processo: Flange universal

Temperatura Média: -40 ℃ ~ 250 ℃

Pressão do processo: -0.1 ~ 0.1MPa

Precisão: ± 15mm

Grau de proteção: IP67

Faixa de Freqüência: 26GHz

Saída de sinal: 4 ... 20mA / HART (dois fios / quatro) RS485 / Modbus

Medição de referência: fundo da rosca do parafuso ou superfície de vedação do flange

Nota: verifique se o medidor de nível de radar no nível mais alto não pode entrar na área cega de medição (Figura D mostrada abaixo)

As características do medidor de nível de radar 26G:

Tamanho pequeno da antena, fácil de instalar; Radar sem contato, sem desgaste, sem poluição.

Quase nenhuma corrosão, efeito de bolha; quase não afetado pelo vapor de água na atmosfera, a temperatura e a pressão mudam.

O ambiente de poeira grave no medidor de alto nível tem pouco efeito.

Um comprimento de onda menor, o reflexo da inclinação da superfície sólida é melhor.

O ângulo do feixe é pequeno, a energia é concentrada, pode aumentar a capacidade de eco e evitar interferências.

A faixa de medição é menor, pois uma medição produzirá bons resultados.

Alta relação sinal / ruído, o estado de flutuação do nível pode obter melhor desempenho.

Alta frequência, medição da constante dielétrica sólida e baixa da melhor escolha.

A conexão elétrica

A tensão da fonte de alimentação:

(4 ~ 20) mA / HART (sistema de dois fios)

A fonte de alimentação e o sinal da corrente de saída compartilham um cabo blindado de dois núcleos. A faixa de tensão de alimentação, consulte dados técnicos. Para o tipo intrinsecamente seguro, deve haver uma barreira de segurança entre a fonte de alimentação e o instrumento.

(4 ~ 20) mA / HART (sistema de quatro fios)

Separe a fonte de alimentação e o sinal de corrente, respectivamente, usando um cabo blindado de dois núcleos. A faixa de tensão de alimentação, consulte dados técnicos.

RS485 / Modbus

A fonte de alimentação e a linha de sinal Modbus se separam drespectivamente usando um cabo blindado de dois núcleos; a faixa de tensão da fonte de alimentação consulte os dados técnicos.

3. tamanho da aparência:

Modo de conexão

Diagrama de fiação de dois fios de 24V da seguinte forma:

A conexão de quatro fios de 220V é a seguinte:
