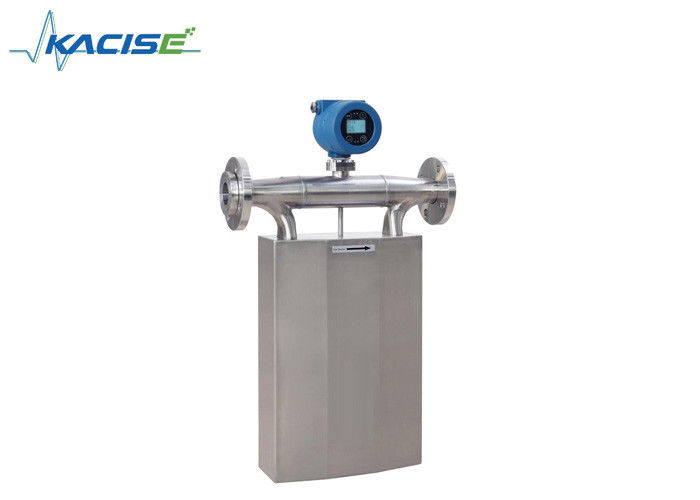

tipo de aço inoxidável fonte de 316L Coriolis de alimentação do medidor de fluxo maciço 24VDC



Medidores de fluxo maciço a instalação e manual da operação







1.Introduction
Kacise os medidores de fluxo maciço patenteados e desenvolvidos por nossa empresa é os medidores principais para a medida do fluxo da precisão. Justificadamente, os medidores oferecem a medida a mais exata disponível para virtualmente todo o líquido do processo, ao exibir a gota de pressão excepcionalmente baixa. Os medidores oferecem o fluxo maciço direto, o fluxo de volume, a densidade, e a medida da temperatura dos líquidos e das pastas — sem a necessidade para o equipamento adicional, cálculos manuais, ou avaliações.
Os medidores são projetados para o desempenho absoluto mesmo nos ambientes operacionais os mais ásperos. Não têm nenhuma peça movente, e nenhumas exigências de acondicionamento especiais da montagem ou do fluxo. Cada medidor está disponível com partes molhadas de aço inoxidável e uma grande variedade de conexões do processo para encontrar sua cada necessidade.
Os medidores levam a aprovação perigosa da área para República Popular da China.



característica 2.product
O instrumento é baseado no princípio da força de Coriolis e permite a medida direta e exata do fluxo maciço sem nenhuma conversão, correção ou alteração da pressão, da temperatura, da viscosidade, ou da densidade. (Quilograma/h, t/h ou g/s) são indicados diretamente no painel da unidade e na saída eletrônicos na parte de trás da unidade eletrônica. protocolo de 0-10kHz, de 4 - 20mA e de comunicação RS485. O medidor de fluxo não tem nenhuma peça movente, vasta gama, precisão (± 0,2%), alta pressão, variação da temperatura larga, pode ser usado para medir a viscosidade alta (10000CP) e o fluxo fluido não-Newtonian. As características do instrumento no campo petrolífero, na refinaria, no produto químico, nos materiais de construção, no alimento, na medicina, no couro, no papel, na pintura, nas tinturas, na energia nuclear, na metalurgia, no espaço aéreo e em outros setores são amplamente utilizadas. O tubo 316L da medida do sensor de fluxo de aço inoxidável ou da liga de Cazaquistão C material, os componentes do sensor não é em contato com a resistência de corrosão média, boa.
A operação estável e segura rápida e fácil da utilização da instalação do instrumento, é atualmente a maioria de características de fluxo de muitos instrumentos, o medidor de fluxo maciço novo o mais popular. O instrumento de acordo com o projeto e a fabricação à prova de explosões intrinsecamente seguros de padrões nacionais, marca à prova de explosões para o ib EX IICT5Gb de d.





aplicação 3.Typical



4. Dimensões da instrumentação



Desenhos dimensionais da instrumentação







Dimensões do instrumento em grande escala



Unidade: milímetro



Modelo	Flange-ANSI B16.5 do pescoço da solda		A	B	C	E	F	W	G	K	d	D
	DN	Libra
KMF-1-6c	100	150	670	510	740	858	1092	260	19,1	190,5	157,2	228,6
KMF-1-6CD	125	150	670	510	740	858	1092	260	22,4	215,9	185,7	254
KMF-1-6D	150	150	860	670	950	1130	1370	280	22,4	241,3	215,9	279,4



Dimensão de instrumento de tamanho médio



Modelo	Dimensão de instrumento de tamanho médio		A	B	C	E	F	W	G	K	d	D
	DN	PN (MPa)
KMF-1-3A	10	4,0	280	210	235	285	485	80	14	60	41	90





Modelo	langeGB-/T 9112-9124 - 2000		A	B	C	E	F	W	G	K	d	D
	DN	libra
KMF-1-3B	15	300	280	210	275	325	525	80	15,7	66,55	35	95,2
KMF-1-4	20	300	290	230	325	375	575	90	19	82,5	42,9	117,3
KMF-1-5A	25	300	410	300	440	500	696	120	19	88,9	50,8	123,9
KMF-1-5B	40	300	520	360	480	585	790	130	22,3	114,3	73,15	155,4
KMF-1-6A	50	150	550	370	548	670	875	153	19,1	120,7	91,9	152,4
KMF-1-6AB	65	150	560	440	600	715	936	200	19,1	139,7	104,6	177,8
KMF-1-6B	80	150	600	470	650	767	988	220	19,1	152,4	127	190,5



Dimensões diminutas da aparência do instrumento



Unidade: milímetro



Modelo	Tome sobre diâmetro externo	PN (MPa)	A	B	C	E	F	W	G
KMF-1-1-A	6	25	160	165	180	140	150	53	7
KMF-1-1-B	8	25	160	165	180	140	150	53	7
KMF-1-2-A	8	25	175	208	245	185	188	53	7



Micro - tamanho de dobra da aparência do instrumento



Unidade: milímetro



Modelo	DN	L	H	W	H1
KMF-1-V-10	10	550	160	68	360
KMF-1-V-15	15	580	170	68	370
KMF-1-V-20	20	640	200	68	400
KMF-1-V-25	25	780	320	100	520
KMF-1-V-50	50	900	230	108	460
KMF-1-V-80	80	995	260	140	515
KMF-1-V-100	100	1300	350	150	605
KMF-1-V-150	150	1750	490	262	805
KMF-1-V-250	250	1920	510	262	825



O transmissor dimensiona o tamanho



Unidade: milímetro

	L	L1	L2	L4	L5	L6	L7	L8	L9	H4
Transmissor	156	125	118	130	54	102	180	45,4	85	32



Fonte da saída e da alimentação do sinal

5. Método da instalação





Instalação-normal horizontal



Apropriado para condições líquidas da medida, para assegurar-se de que o gás possa existir na descarga de gás





Instalação-reverso horizontal





Apropriado para condições da medida do gás, para assegurar-se de que o líquido possa ser descarga condensada



A instalação da bandeira com desvio





Para líquidos e viscosidade alta, líquido de alta temperatura, e esvaziamento requirefrequent do líquido do encanamento



A instalação da bandeira simples



Seja apropriado para condições do excesso, mas o dispositivo do regulador de pressão na tomada do medidor de fluxo é muito importante, se não há nenhum dispositivo do regulador de pressão pode produzir o efeito do sifão, afeta a medida do líquido


seleção 6.Instrument



Código: KMF-1- guia da seleção do medidor de fluxo do produto

Código

Escala de DN/Measuring

1A

Diâmetro: 3mm, 0-40kg/h

1B

diâmetro: 6mm, 0-100kg/h

2A

diâmetro: 8mm, 0-200kg/h

3A

diâmetro: 10mm, 0-5000kg/h

3B

diâmetro: 15mm, 0-1000kg/h

4

diâmetro: 20mm, 0-3000kg/h

5A

diâmetro: 25mm, 0-10th/h

5B

diâmetro: 40mm, 0-20th/h

6A

diâmetro: 50mm, 0-30th/h

6AB

diâmetro: 65mm, 0-50th/h

6B

diâmetro: 80mm, 0-100th/h

6C

diâmetro: 100mm, 0-150th/h

6CD

diâmetro: 125mm, 0-200th/h

6D

diâmetro: 150mm, 0-500th/h

6E

diâmetro: 200mm, 0-800th/h

6F

diâmetro: 250mm, 0-1000th/h

Codifique a saída do transmissor

A

4-20mA (o fluxo ou a densidade instantânea são opcional); 0-10KHz (sinal de pulso instantâneo do fluxo); RS485 Modbus RTU; CERVO

Codifique o alojamento do transmissor

B

Funda dimensões do furo da fiação do escudo da liga de alumínio: M20*1.5

Codifique a avaliação da pressão

16

1.6MPa

40

4.0MPa

xx

Personalização especial: usando esta letra para pedir a personalização, informe por favor a avaliação da pressão

Codifique a avaliação da temperatura

A

-50~150℃

B

-50~250℃

C

-50~350℃

D

-200~150℃

Codifique a classe da precisão

N

0,20%

M

0,15%

H

0,10%

Codifique a relação da pressão

F

O ANSI das flanges GB/T 9123.1-2000 do padrão solda Flange-ANSI B16.5 do pescoço

W

Tipo da saúde

L

Linha de solda

T

Personalização

Codifique o certificado de inspeção

F

Padrão da fábrica: certificado de teste da fábrica

Mim

GB: certificado da terceira da verificação

Codifique o material

A

Tubo de medição: 316L

C

Tubo de medição: Hastelloy

F

Tubo de medição: pulverizador interno PTFE da parede (para o grande diâmetro)

T

Personalização especial: usando esta letra para pedir a personalização, informe por favor a avaliação da pressão

Codifique o transmissor

A

Tipo integrado

B (XX)

Tipo rachado (comprimento do cabo), com suporte

Codifique a marca à prova de explosões

A

Exd II CT5 Gb

KMF-1-

3b (0~800kg/h)

A

B

40

A

N

F

F

A

B (10)

A

Informação típica das ordens
