Lugar de origem: | China |
Marca: | KACISE |
Certificação: | CE |
Número do modelo: | Série do LC |
Quantidade de ordem mínima: | 0-100 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caso de madeira, ou pedidos dos clientes |
Tempo de entrega: | 5-8 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Habilidade da fonte: | 10000pcs/month |
Precisão:: | 0,5 categorias, 0,2 categorias | À prova de explosões:: | ExiaCT5Ⅱ, Ⅱ CT5 de d |
---|---|---|---|
Temperatura de funcionamento:: | LC-A (- 20℃~+60℃), LC-B, E, L (- 41℃~+60℃), tipo 60℃~200℃ pode ser personalizado. LC-Q, L: -20℃~+60℃ | Temperatura de funcionamento:: | trabalho geral - em 20 ~ + ℃ 60) |
O tipo do transmissor:: | GF, MF, Ag19 | A estrutura do transmissor:: | BGF, FX, LC - 13 |
A pressão nominal:: | 1,6 MPa | Os outros parâmetros técnicos:: | veja LC - uma série |
Realçar: | Transmissor nivelado ultra-sônico,sensor nivelado líquido ultrassônico |

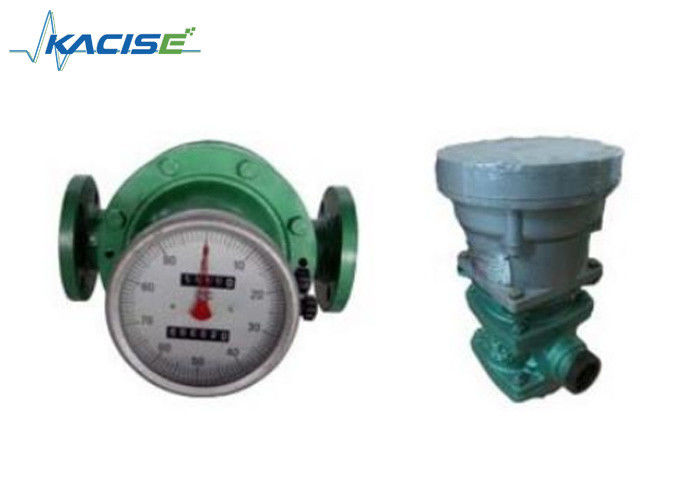

Medidor de caudal de engrenagem oval da série LC
Introdução
O medidor de fluxo de engrenagem oval da série LC é um produto emblemático da nossa empresa.com um comprimento de 80 mm ou mais, mas não superior a 80 mm,Reconhecido pela sua estrutura simples, desempenho fiável e alta precisão, este medidor de caudal não impõe requisitos especiais à importação e exportação do tubo.Acomoda uma ampla gama de viscosidade no meio medido e possui uma ampla gama de fluxo.
O medidor de fluxo de engrenagem oval da série LC encontra amplas aplicações em várias indústrias, incluindo petróleo, química, medicina, transporte e alimentos.A sua versatilidade faz com que seja a escolha preferida para a detecção de fluxo de líquidos nos sectores industrial e comercialEste medidor de caudal é particularmente excelente na medição do combustível petrolífero, tornando-o particularmente adequado para aplicações neste domínio.
Utilização
The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
O medidor de caudal de engrenagem oval de aço fundido do tipo LC-E é projetado para medir meios de alta pressão e de baixa corrosão.
O medidor de caudal de engrenagem oval de ferro fundido do tipo LC-Q, equipado com um rotor de liga de alumínio, é adequado para medir líquidos de baixa viscosidade e baixa corrosão, incluindo gasolina.
Os tipos LC-B e C, ambos construídos com aço inoxidável, encontram amplas aplicações na medição de meios líquidos corrosivos fortes, como ácidos, álcalis, sais e compostos orgânicos.
O tipo LC-L, fabricado em liga de alumínio, é um medidor de fluxo de engrenagem oval compacto amplamente utilizado para medir meios líquidos de baixa corrosão, como a água.
Parâmetros técnicos do medidor de caudal de engrenagem oval
Material dos principais componentes e pressão nominal
2Precisão: 0,5 grau, 0,2 grau.
3.Temperatura de funcionamento: LC-A ((-20°C~+60°C),LC-B,E,L ((-41°C~+60°C), 60°C~200°C tipo pode ser personalizado.LC-Q,L: -20°C~+60°C;
4- À prova de explosão: ExiaIICT5, dIICT5
5Intervalo de fluxo conforme indicado no quadro seguinte (unidade: m3/h)
Nota:Quando a viscosidade do líquido medida for superior a 2000 mpa.S, o caudalímetro adota viscosidade
A estrutura, pode ser utilizada para 20000 mpa.S ou superior.
Outro medidor de caudal de engrenagem oval especial da série LC
Far Eastone oval visão geral do medidor de fluxo de engrenagem
Far Eastum medidor de fluxo de engrenagem oval é composto de ontologia e o transmissor, fluxo de líquido no tubo
O sinal de pulso de fluxo ou sinal analógico pode ser convertido diretamente em sinal de pulso de fluxo ou saída de sinal analógico.
Os sinais e o nosso instrumento de exibição ou outro instrumento secundário e sistema de suporte, que pode
Realizar a exibição de medição remota, controlo automático, registar a necessidade de ajuste.
Índice técnico
1O nível de precisão: 0.5, 0.2
2Temperatura de trabalho: trabalho geral em - 20 ~ + 60 °C)
3Tipo de transmissor: GF, MF, Ag19
4Estrutura do transmissor: BGF, FX, LC-13
Visão geral do medidor de caudal de engrenagem oval
O medidor de fluxo de engrenagem oval leve é principalmente para reduzir o medidor de fluxo uso conveniente do cliente e
investigação e desenvolvimento de um novo tipo de medidor de fluxo, dividido em novo medidor de fluxo luminoso.
Esta série de medidores de caudal é constituída por dois tipos de medidores de caudal: um medidor de fluxo de alumínio (LC A xx II série) e um medidor de luz de alumínio inteiro (LC - L, LC - AL série).
novo design, peso leve, aparência única e bonita, montagem conveniente, alta precisão, grande,
Estabilidade linear de fluxo médio e pequeno, repetibilidade é boa espera por uma característica.
Índice técnico
1O nível de precisão: 0.5, 0.2
2Pressão nominal: 1,6 MPa
3- Outros parâmetros técnicos: ver LC - série A
4. Principais materiais componentes no quadro seguinte
Capa de conservação de calor da série LC-U, medidor de caudal de engrenagem oval
Para enfrentar os desafios colocados pelos meios propensos à solidificação à temperatura ambiente ou à condensação em determinadas condições de temperatura durante o transporte de tubulações e o controlo do tráfego,É comum implementar um sistema de aquecimento para o meio de tubulaçãoEste sistema garante que o meio permanece fundido e adequadamente aquecido. No entanto, devido a restrições na passagem de vapor nas proximidades do medidor de fluxo de engrenagem oval (para evitar danos ao medidor),Desenvolvemos medidores de fluxo de engrenagem oval com características de jaqueta de isolamento.
Esta concepção incorpora um revestimento de isolamento em torno da concha do medidor, proporcionando uma camada de isolamento para facilitar o fluxo de meios solidificados e manter uma temperatura específica,assegurar o funcionamento normal do medidor de caudalA estrutura do colete de isolamento pode também ser adotada na frente do filtro quando o medidor de fluxo de engrenagem oval é instalado.A estrutura de entrada e saída da camisa de isolamento é tipicamente projetada com uma flange de calibre DN15A pressão nominal para a camada de isolamento é de 0,5 MPa,mas também pode ser personalizado para atender às necessidades específicas do cliente.
Medidor de caudal de engrenagem oval quantitativo mecânico da série LC-D
O medidor de caudal de engrenagem oval quantitativo mecânico do tipo LC-D, referido como medidor de caudal, é um instrumento especializado composto por três componentes principais: o medidor de caudal de engrenagem oval, o redutor,e contador quantitativo.
Este medidor de caudal foi concebido para medir com precisão o volume líquido acumulado.a válvula de regulação do circuito elétrico é fechada ou aberta automaticamente, satisfazendo os requisitos para o controlo dos medidores de caudal.
Referência para a selecção das peças e da forma da estrutura do medidor de caudal volumétrico
Contador e governador
1. contador: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ
2. governador: JT1, GT/F, Y1, Y2, G
3A configuração do caudalímetro volumétrico é a seguinte:
4O radiador é utilizado para temperaturas elevadas, como se segue:
Nota:T é o medidor de caudal de temperatura para 60-120 °C. Se não houver transmissor, pode ser sem radiador.
T1 é um medidor de fluxo de alta temperatura para 120-200 °C, com radiador longo.
T2 é um medidor de caudal de alta temperatura para 60-120 °C, com transmissor e radiador curto.
Métro de caudal de engrenagem oval Informações de encomenda
Nota:
1Se o material de engrenagem oval e o material da carcaça forem os mesmos, não é necessário anotar o material de engrenagem oval.
2Material B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3Adicionar B antes do transmissor, significa transmissor à prova de explosão.
4O medidor de temperatura não precisa de estar com o radiador, basta notar T.
Requisitos especiais:
Miocárdio | HG | SH | SM | AS | JS |
Indústria militar | Engenharia Química | Engenharia petroquímica | Transporte | Americano | Padrão japonês |
