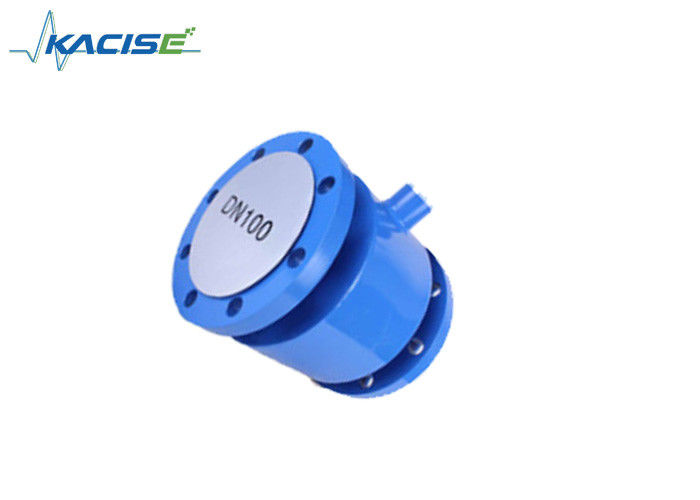

Medidor de fluxo eletromagnético da escala do grande diâmetro para líquidos eletricamente condutores

Medidor de fluxo eletromagnético da escala do grande diâmetro para líquidos eletricamente condutores

medidor de fluxo das águas residuais

medidor eletromagnético do volume de água

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

GXEFM2000

Conversar
Falem Agora.
Detalhes do produto
Tipo:
GXEFM2000
Área de aplicação:
Fluidos eletricamente condutores
Princípio de medição:
Lei de Faraday
Valor medido primário:
Velocidade do fluxo
Valor medido secundário:
Fluxo de volume
Produto:
Medidor de fluxo eletromagnético
Destacar:

medidor de fluxo das águas residuais

,

medidor eletromagnético do volume de água

Termos de pagamento e envio
Quantidade de ordem mínima
1pcs
Preço
negociável
Detalhes da embalagem
cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes
Tempo de entrega
5-8 dias do trabalho
Termos de pagamento
L/C, D/A, T/T, D/P, Western Union, MoneyGram
Habilidade da fonte
1000 peças por semana
Descrição do produto

Kacise GXEFM2000 Grampos de alta precisão no transdutor do medidor de caudal de água industrial para teste de caudal do medidor de caudal eletromagnético





Descrição



1. Estruturas simples, firmes, sem partes móveis e longa vida útil. ((Garantia em 1 ano)

2Sem partes de fluido interceptadas, sem perda de pressão e obstrução de fluido.

3Sem inércia mecânica, resposta rápida e boa estabilidade, aplicação em exame automático, ajuste e controlo.

4. A precisão de medição não é influenciada por parâmetros físicos como estilo, temperatura, viscosidade, densidade e pressão.



Parâmetros



Diâmetro do tubo DN6~DN2600
Precisão 00,3% (opção), 0,5%, 1,0% do F.S..
Repetitividade Menos de 0,25%
Potência AC: 220V, 50-60Hz; CC: +24V ((opcional)
Sinais de saída 4 ~ 20mA, Pulso, 0 ~ 5V
Conexão de conduta M20 * 1,5 fios
Interface de comunicação RS-232; RS-485; HART
Pressão de operação 1.0MPa, 1.6MPa, 4.0MPa, 16MPa (especial)
Temperatura do fluido -20°C~80°C, 80°C~130°C, 130°C~180°C Dependendo do material de revestimento
Temperatura ambiente Sensor -40°C ~ 80°C. Transdutor -15°C ~ 50°C
Umidade Ambiental ≤ 85%RH (a 20C)
Tamanho da tomada do cabo M20×1.5
Fornecimento de energia 220VAC±10%, 50-60Hz±1Hz, 24VDC±10%,Potência da bateria (3-5 anos)
Consumo de energia ≤ 15 W
Classificações de protecção Tipo de comando remoto: sensor IP68, transdutor IP65.
Materiais Eletrodo 316L (aço inoxidável), Hastelloy C, Hastelloy B, Titânio, Tântalo, etc.
  Liner PTFE, borracha macia, borracha dura, F46, FS, PUR.
Tubos de medição SS 304,aço carbono
Flanco Aço carbono, SS304
Anel de aterramento 316L (aço inoxidável), HC, Ti, Ta, Cu.
Conexão de flange

Padrão nacional GB9119-88 (DIN2051, BS4504), JIS, ANSI.

Com um diâmetro superior a 50 mm

Tipo de inserção.

Proteção à prova de EX BT2 serviço de informação
Controle de qualidade

ISO9001-2008, CE



















































































Medidas- Não.s- Sim.sTEM



Princípio de medição Lei de Faraday
Área de aplicação Fluidos eletricamente condutores
Valor medido
Valor medido primário Velocidade de fluxo
Valor medido secundário Fluxo de volume



Design



Características Sensor totalmente soldado sem manutenção
Versão de flange com tubo de fluxo de perfuração completa
Pressão nominal padrão e superior
Largo intervalo de diâmetro de DN15~3000 com revestimentos resistentes aprovados para água potável
Comprimentos de inserção específicos da indústria
Construção modular O sistema de medição é constituído por um sensor de fluxo e um conversor de sinal.
Versão compacta Com conversor 511B: 110~240Vac Potência
Com conversor 521B: 18~36V de corrente contínua
Com W800L/W800W: Potência da bateria
Versão remota

Na versão de montagem na parede com conversor 211B

(110~240Vac ou 221B conversor 18~36V DC

Com conversor W800F: Energia da bateria
Faixa de medição -12...+12m/s /-40...+40ft/s



Medidas- Não.a)cc- Não.ra)c- Sim.



Condições de referência Condições de fluxo semelhantes à EN 29104
Meio: água
Condutividade elétrica: ≥ 300μs/cm
Temperatura: +10~+30°C/+50~+80°F



  Setião de entrada: ≥5DN
Pressão de funcionamento: 1 Bar/14,5 psig
Precisão do medidor de caudal Padrão: 0,5% da taxa
Opcional: 0,2% da taxa



Ope.ra)condiçãotiões



TeMperaturação
Temperatura do processo Revestimento de borracha dura: -5~+60°C
Revestimento de polipropileno: -5°C a +90°C
Revestimento PTEF: -5°C a + 120°C
Temperatura ambiente Padrão (com caixa de conversor de alumínio)

-20~+60°C (Proteger os aparelhos eléctricos contra o auto-aquecimento

com temperatura ambiente superior a 55°C

Temperatura da camada -20 a 70 °C
Pre-sClaro que sim.
EN 1092-1 DN2200~3000: PN2.5
DN1200~2000: PN6
DN200~1000: PN10
DN65~150: PN16
DN10~50: PN40
Outra pressão a pedido
comprimento de inserção ISO Opcional para DN15~600
ASME B16.5 1~24 ̊: 150 lb RF
Outra pressão a pedido
JIS DN10~1000/ 2~40 ¢: 10K
Outra pressão a pedido
Caída de pressão Negligenciável



GripeId
Condição física Líquidos condutores
Condutividade elétrica ≥ 5 μs/cm
Teor permitido de gás (volume) ≤ 5%
Teor sólido admissível ≤ 70%



Insta)Eu...- Não.Ação conditiões



Instalação Cuidado que o sensor de fluxo esteja sempre totalmente cheio.
Para informações pormenorizadas, ver capítulo “Precauções para instalação”
Direção do fluxo Para a frente e para trás
A seta no sensor de fluxo indica a direção positiva do fluxo
Corrida de entrada ≥ 5 DN
Função de saída ≥ 2 DN



ProcessosscemnecAção



Flanco
EN1092-1 DN25~3000 em PN6~40
ASME 1 ~ 120 ̊ em 150 lb RF
JIS 25~1000 em 10~20k
Projeto da superfície da junta RF
  Outros tamanhos ou pressões, mediante pedido



Informações sobre a empresa

A Xi'an Kacise é qualificada com certificados ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosão e segurança isolada à prova de explosão, etc.que garantem que os nossos produtos cumpram com as normas internacionais.

Estamos especializados na fabricação de instrumentos de medição de pressão, nível e fluxo e produtos relacionados há 10 anos.através dos esforços de toda a nossa equipe, tornamo-nos um fabricante profissional de instrumentos de medição e fornecedor de soluções.

Atualmente, os sensores Kacise já foram exportados para a América, Espanha, Austrália, Chile e outros 20 países e regiões, e receberam muitos comentários favoráveis.Os nossos distribuidores no exterior também estão a aumentar.Consideramos “preços razoáveis, tempo de produção eficiente e bom serviço pós-venda” como nosso princípio, e esperamos cooperar com mais clientes para o desenvolvimento mútuo.
