| Lugar de origem: | China (continente) |
| Marca: | Kacise |
| Certificação: | certificate of explosion-proof, CE |
| Número do modelo: | GXEFM2000 |
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 peças por semana |

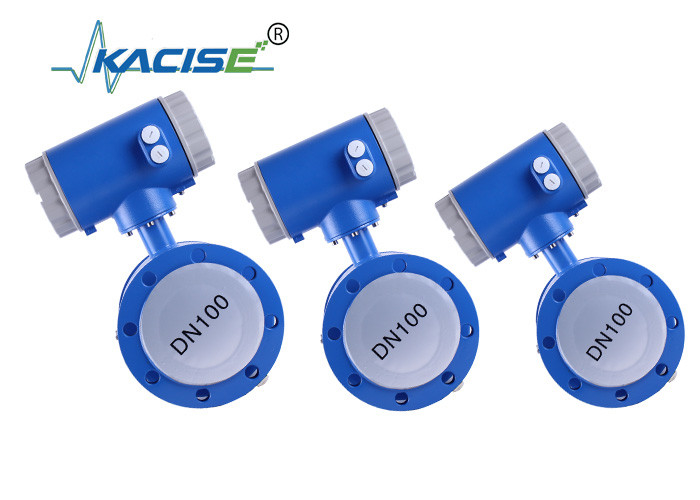

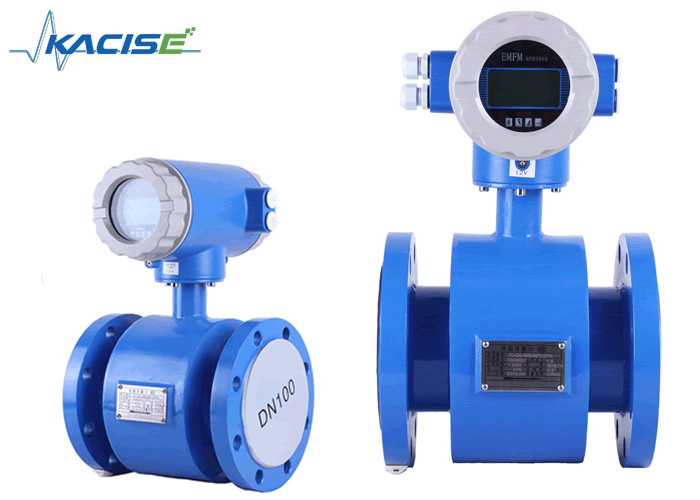

| nome: | Medidor de fluxo eletromagnético exato de Digitas | Produto: | Medidor de fluxo eletromagnético |
|---|---|---|---|
| Tipo: | certificado de à prova de explosões, CE | Fonte de Alimentação: | 220VAC padrão |
| Nome do produto: | medidor de fluxo eletromagnético | saída: | DP de 4-20mA /RS485/HART/PROFIBUS |
| Realçar: | medidor de fluxo das águas residuais,medidor eletromagnético do volume de água |
||
Características
1. Estruturas simples, empresa, nenhumas peças do móvel e vida longa da operação.
2. Nenhumas peças fluidas de intercepção, nenhuma perda de pressão e obstrução fluida.
3. Nenhuns inércia mecânica, resposta rápida e boa estabilidade, aplicação no exame automático, ajuste & controlo.
4. Precisão de medição não influenciada por parâmetros físicos tais como o estilo, a temperatura, a viscosidade, a densidade e a pressão.
5. Empregue o Teflon ou o forro de borracha e combinação diferente de material do elétrodo tal como Hastelloy C, Hastelloy B, 316L, e titânio e adapte a necessidade de meios diferentes.
6. Forneça muitos estilos de medidores de fluxo tais como o tipo inline e o tipo da inserção, etc.
Adote a memória de EEPROM para medir a proteção dos dados da operação, a segura e a segura da memória.
7. Tipo integral medidores de fluxo eletromagnéticos e tipo remoto medidores de fluxo eletromagnéticos.
8. Exposição da luz da parte traseira do LCD com clareza alta. (Opção: A exposição de diodo emissor de luz é opcional).
Dados técnicos
Sistema de medição
| Princípio de medição | A lei de Faraday |
| Escala da aplicação | Líquidos eletricamente condutores |
| Valor medido | |
| Valor medido preliminar | Velocidade de fluxo |
| Valor medido secundário | Fluxo de volume |
Projeto
| Características | Sensor livre de manutenção inteiramente soldado |
| Versão da flange com o tubo de fluxo completo do furo | |
| Avaliações padrão assim como de alta pressão | |
| A escala do grande diâmetro de DN15~3000 com forros ásperos aprovou para a água potável | |
| Comprimentos específicos da indústria da inserção | |
| Construção modular | O sistema de medida consiste em um sensor de fluxo e em um conversor de sinal. Está disponível como compacto e como a versão separada |
| Versão compacta | Com o conversor 511B: poder 110~240Vac |
| Com o conversor 521B: alimentação de DC 18~36V | |
| Com W800L/W800W: Bateria | |
| Versão remota |
Na versão da montagem da parede com o conversor 211B (110~240Vac ou 221B C.C. do conversor 18~36V |
| Com conversor de W800F: Bateria | |
| Escala da medida | -12… +12m/s /-40.. +40ft/s |
Precisão de medição
| Condições de referência | Condições de fluxo similares a EN 29104 |
| Meio: água | |
| Condutibilidade elétrica: ≥300μs/cm | |
| Temperatura: +10~+30℃/+50~+80℉ |
| Setion da entrada: ≥5DN | |
| Pressão de funcionamento: 1Bar/14.5psig | |
| Precisão do medidor de fluxo | Padrão: 0,5% da taxa |
| Opcional: 0,2% da taxa |
Condições operacionais
| Temperatura | |
| Temperatura do processo | Forro de borracha duro: -5~+60℃ |
| Forro do polipropileno: -5~+90℃ | |
| Forro de PTEF: -5~+120℃ | |
| Temperatura ambiental | Padrão (com alojamento de alumínio do conversor) |
|
-20~+60℃ (proteja elétricos contra o auto-aquecimento com temperatura ambiental acima de 55℃ |
|
| Temperatura de Stroage | -20~70℃ |
| Pressão | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| A outra pressão a pedido | |
| Comprimento da inserção do ISO | Opcional para DN15~600 |
| ASME B16.5 | 1~24”: 150lb RF |
| A outra pressão a pedido | |
| JIS | DN10~1000/2~40": 10K |
| A outra pressão a pedido | |
| Gota de pressão | Insignificante |
| Fluido | |
| Condição física | Líquidos condutores |
| Condutibilidade elétrica | ≥5μs/cm |
| Índice de gás permissível (volume) | ≤5% |
| Índice contínuo permissível | ≤70% |
Condições da instalação
| A instalação | Ciao que o sensor de fluxo sempre está enchido inteiramente |
| Para a informações detalhadas veja o capítulo “cuidados para a instalação” | |
| Sentido de fluxo | Dianteiro e reverso |
| A seta no sensor de fluxo indica o sentido de fluxo positivo | |
| Corrida da entrada | ≥5 DN |
| Corrida da tomada | ≥2 DN |
Conexão do processo
| Flange | |
| EN1092-1 | DN25~3000 em PN6~40 |
| ASME | 1~120" em 150 libras RF |
| JIS | 25~1000 em 10~20k |
| Projeto da superfície da gaxeta | RF |
| Outras tamanhos ou avaliações da pressão a pedido | |
Informação pedindo
| Código modelo do sufixo | Descrição | ||||||||||
| GXEFM3000 | -1200 | - COM | -4mA | - Cervo | - C.C. | - Pinta | - Teflon1 | - GR | - D1400 | - Exd IIC T6 Gb | |
| Diâmetro | - | Quatro Digitals: por exemplo: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| Transmissor | - COM | Tipo compacto | |||||||||
| - Rem | Tipo remoto | ||||||||||
| - Bastão | Tipo da fonte da bateria | ||||||||||
| - PRO | tipo controle de processos | ||||||||||
| Sinal Outpt | - N | Nenhuma saída | |||||||||
| -4mA | 4-20mA | ||||||||||
| - Pul | pulso 1~5KHz | ||||||||||
| -4Pul | 4~20mA/1~5KHz | ||||||||||
| Uma comunicação | - N | Nenhuma comunicação | |||||||||
| - Cervo | CERVO | ||||||||||
| - Modificação | MODBUS-RTU | ||||||||||
| - PRO | PROFIBUS | ||||||||||
| - GPRS | Rede de GPRS | ||||||||||
| - CDMA | Rede de CDMA | ||||||||||
| - WHRT | CERVO sem fio | ||||||||||
| - Outro | encomenda especial | ||||||||||
| Fonte de alimentação | - C.A. | 85V ~250Vac@46 ~63Hz 20W nominal |
|||||||||
| - C.C. | 20~36VDC 20W nominal | ||||||||||
| - Bastão | Fonte da bateria | ||||||||||
| - Bat+ | A bateria +12Vdc dual fonte de alimentação | ||||||||||
| Outro | pedido especial | ||||||||||
| Material de Electorde | -316L | 316L de aço inoxidável | |||||||||
| - HasB | Hastelloy B | ||||||||||
| - HasC | Hastelloy C276 | ||||||||||
| - Pinta | Platina | ||||||||||
| - Ta | Tântalo | ||||||||||
| - Si | Titânio | ||||||||||
| - WC | carboneto do volfrâmio | ||||||||||
| Material do forro | - Rub1 | Neopreno (- 20-60℃) | |||||||||
| - Rub2 | Neopreno (- 20-90℃) | ||||||||||
| - Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
| - Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
| - P | Poliuretano | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA | DFA | ||||||||||
| - ETFE | Tetraflurorethylene do etileno | ||||||||||
| Aterrando o anel | - N | Nenhum anel aterrando | |||||||||
| - GR | Aterrando o anel | ||||||||||
| - GE | Aterrando o elétrodo | ||||||||||
| Atributo de conexão molhado da parte | - DXX | DXX: D06, D10, D16, D25, D40 D06: RUÍDO PN6: D10: RUÍDO PIN10D16: RUÍDO PN16; D25: RUÍDO PN25 D40: RUÍDO PN40 etc. |
|||||||||
| - MACHADO | MACHADO: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| - WF | Conexão da bolacha (disponível para DN2.5; DN6 fluem material do corpo do medidor): de aço inoxidável | ||||||||||
| - TR | Tri braçadeira para o tipo sanitário (material do corpo: de aço inoxidável) | ||||||||||
| categoria da Explosivo-prova | - Exd IIC T6 Gb | Exd IIC T6 Gb | |||||||||
| - N | não precise | ||||||||||
