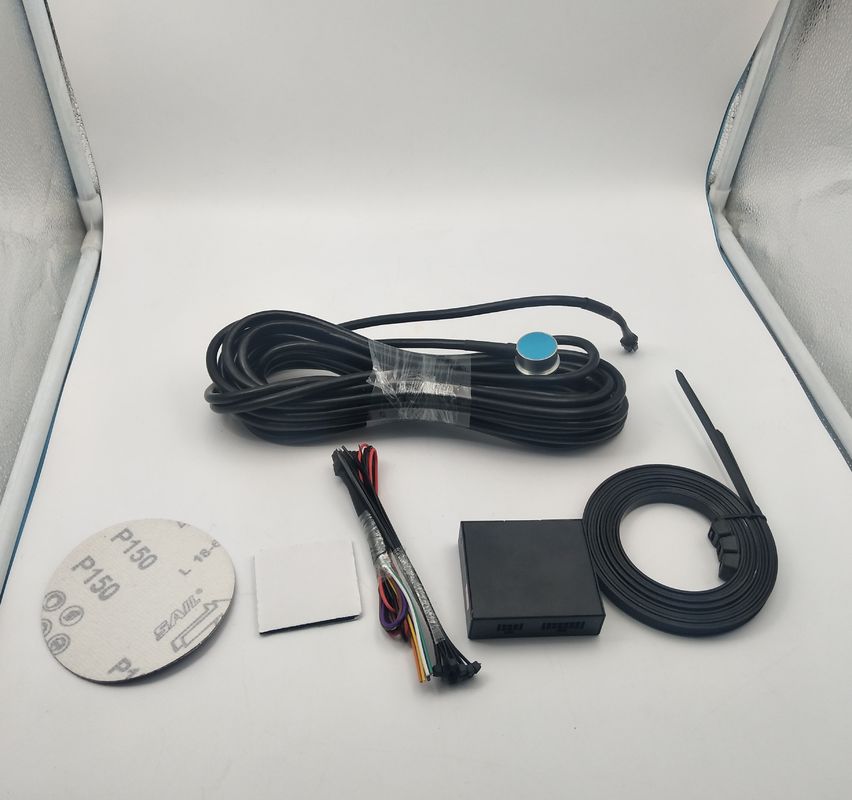

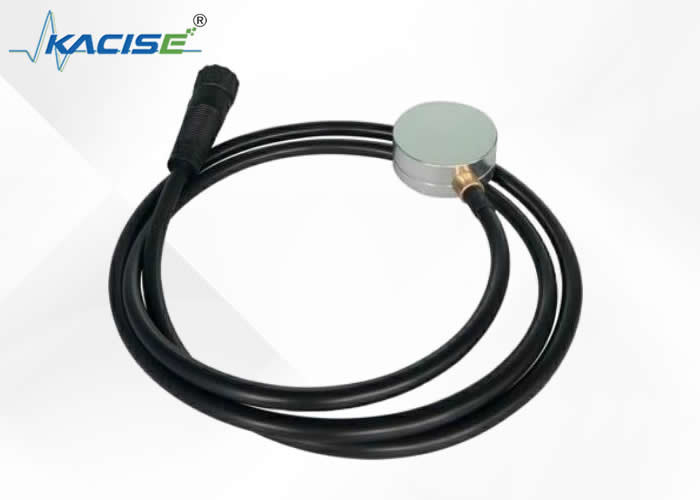

Não - sensor integrado temperatura fluido ultrassônico invasor do sensor nivelado

1Princípio de Operação

Sensor externo de alavanca de líquido com princípio de alcance do sonar,

usando o sensor de temperatura integrada para processar o sonar

O sensor é colado na parede exterior do tanque.

Algoritmo patenteado para calcular a altura do líquido no

Tanque e saída para um sistema de controlo remoto (por exemplo, DCS) através de

(4-20) mA, HART, RS-485, Modbus.

De acordo com a figura à direita, o tempo é levado para o sinal

Os sinais são transmitidos e recebidos a partir da superfície do líquido.

do transdutor são alimentados no processador e depois

processado por algoritmo patenteado para calcular a altura do

líquido de acordo com a fórmula:

H=αV ((t-t1)/2

H: altura do líquido

v: velocidade do som no líquido

t: tempo entre o sinal transmitido e o sinal recebido

t g: tempo de propagação na parede do reservatório

αFator de compensação líquida

2. Aplicações

Tanques de GLP

Tanques de amônia líquida

Tanques de propano líquido

Tanques de combustível

Tanques de ácidos/solventes

Tanques de ácido sulfúrico concentrado ((98%)

Tanques de ácido nítrico

Tanques de ácido clorídrico

3. Características

A verdadeira tecnologia de detecção não invasiva

O sensor pega no fundo do tanque

Adequado para a maioria das formas e tamanhos de latas

Saída para o sistema de telemetria - várias opções

CNEX aprovado para utilização em zonas perigosas

(processador e sensor)

Sensor de temperatura integrado

Baixo custo, medição confiável e precisa do tanque

Não afetados pela pressão

Instalação fácil - sem ruptura do tanque

Retroft simples para tanques existentes

Nenhum tempo de inatividade durante a instalação

Sem peças móveis, sem manutenção

3. Parâmetro
