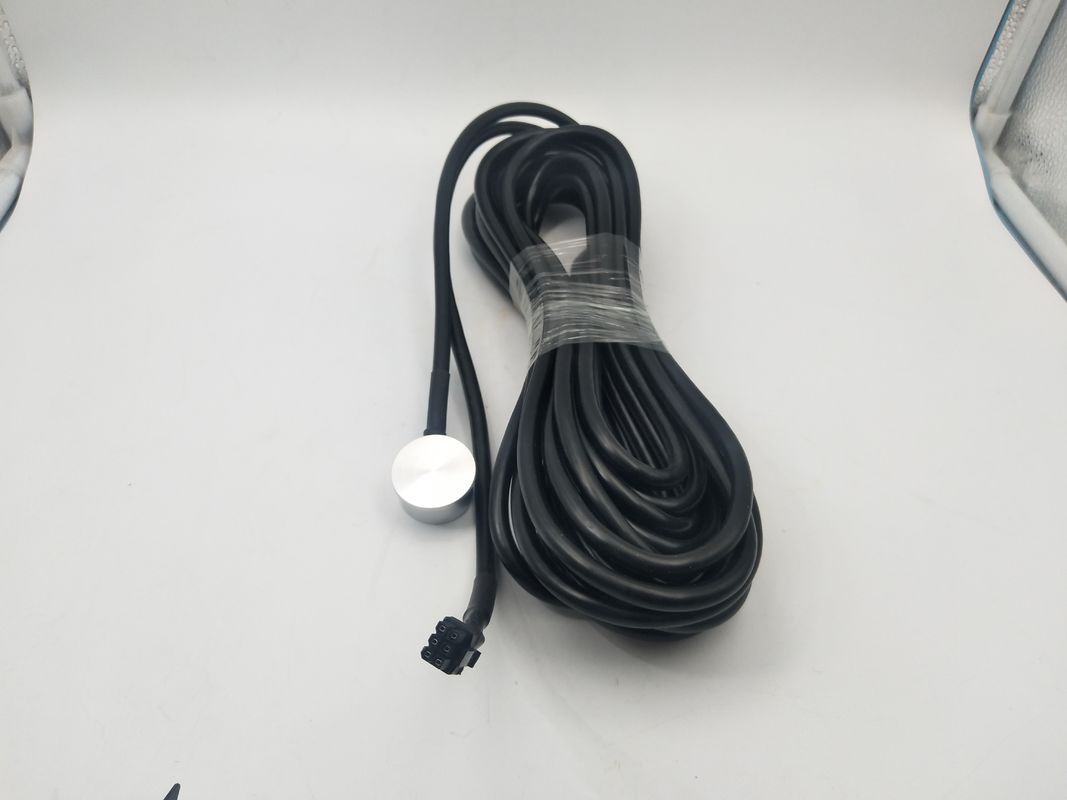

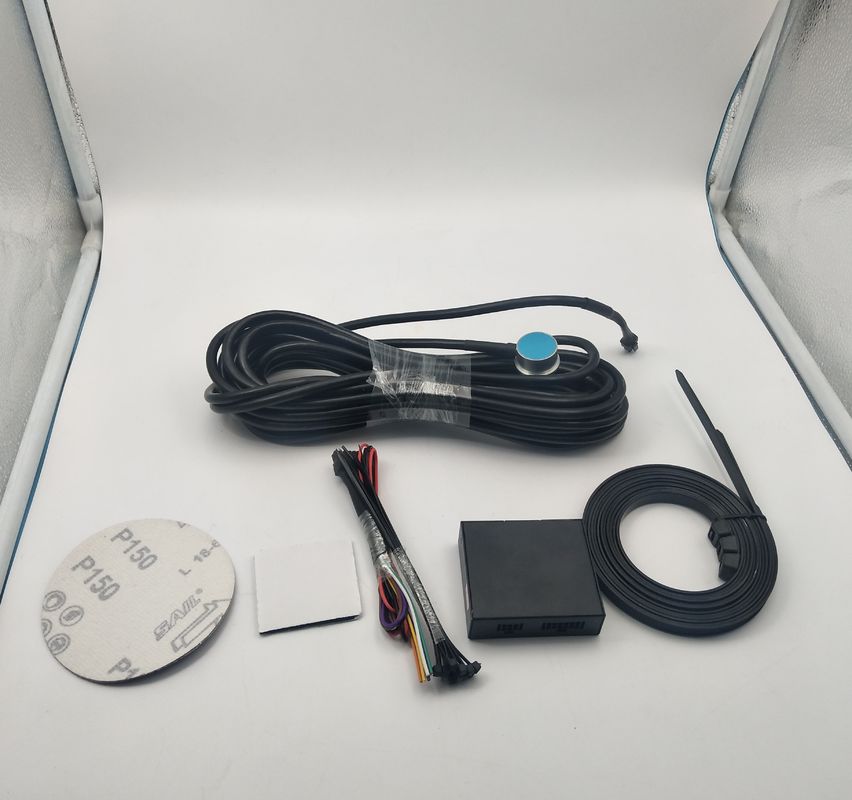

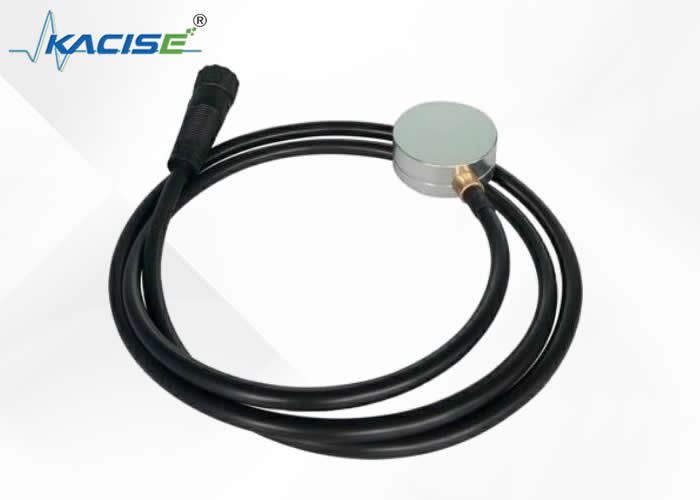

Sensor de nível de fluido ultra-sônico não invasivo com precisão FS de 0,5% e certificação à prova de explosão

Sensor de nível de fluido ultra-sônico não invasivo Sensor integrado de temperatura

1Princípio de Operação

Sensor de alavanca de líquido externo com princípio de alcance de sonar, usando o sensor de temperatura integrada para processar o sinal de sonar. O sensor é colado na parede exterior do tanque.Utilizando o algoritmo patenteado para calcular a altura do líquido no tanque e saída para um sistema de controle remoto ((eg.DCS) através de (4-20) mA, HART, RS-485, Modbus.

De acordo com a figura à direita, o tempo é tomado para o sinal ser transmitido e depois recebido da superfície do líquido.Os sinais do transdutor são inseridos no processador e depois processados por um algoritmo patenteado para calcular a altura do líquido de acordo com a fórmula:

H=αV(t-t1)/2

• H: altura do líquido
• v: velocidade do som no líquido
• t: tempo entre o sinal transmitido e o sinal recebido
• t g: tempo de propagação na parede do reservatório
• α: fator de compensação de liquidez

2. Aplicações

• Tanques de GLP
• Tanques de amônia líquida
• Tanques de propano líquido
• Tanques de combustível
• Tanques de ácidos/solventes
• Tanques de ácido sulfúrico concentrado ((98%)
• Tanques de ácido nítrico
• Tanques de ácido clorídrico

3Características

• A verdadeira tecnologia de detecção não invasiva
• O sensor pega no fundo do tanque
• Adequado para a maioria das formas e tamanhos de latas
• Saída para o sistema de telemetria - várias opções
• CNEX homologado para utilização em zonas perigosas (processador e sensor)
• Sensor de temperatura integrado
• Baixo custo, medição confiável e precisa do tanque
• Não afetados pela pressão
• Instalação fácil - sem ruptura do tanque
• Retroft simples para tanques existentes
• Nenhum tempo de inatividade durante a instalação
• Sem peças móveis, sem manutenção

3. Parâmetro
