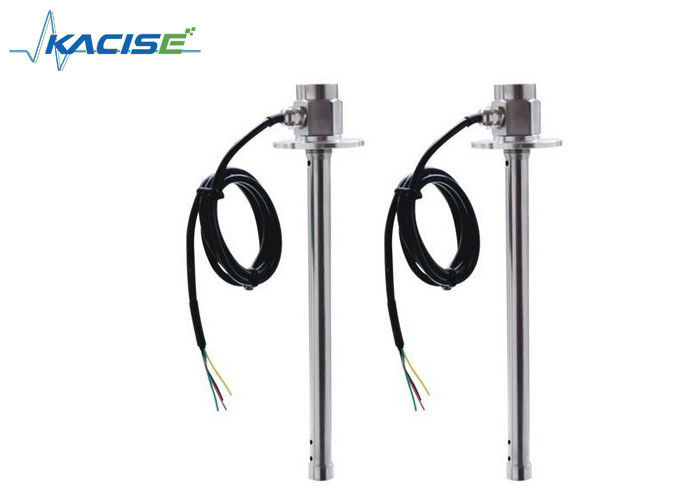

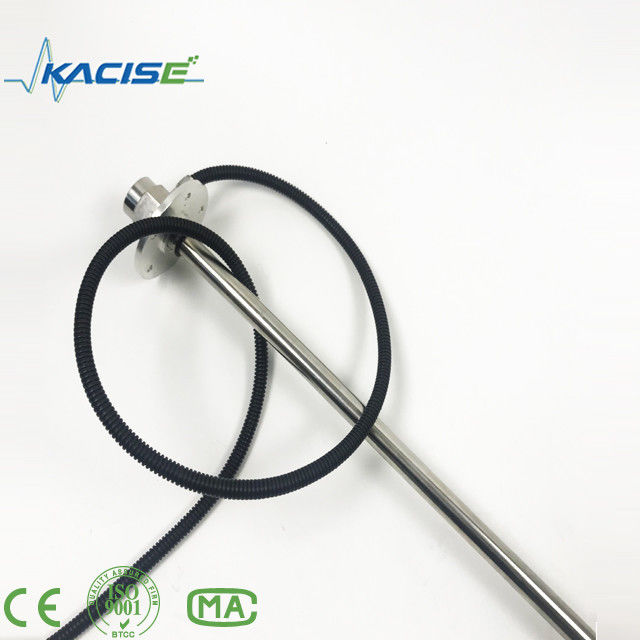

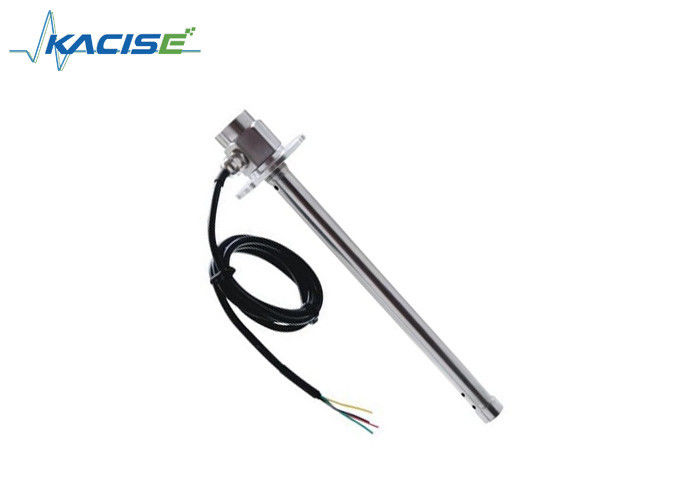

KCF406 IP67 Medidor de nível de fluidos Transmissor de nível de diesel com rastreador GPS para gestão de frota com saída 4-20ma

3Método de instalação

O método de fiação é o seguinte:
RS232: A saída do sensor desta forma tem 4 fios
Vermelho 24V+
Cinza 24V- ((RS232)
Transmissor de computador RS232 (RXD) azul
Receptor de computador RS232 amarelo (TXD)
4 a 20 mA: A saída do sensor neste modo tem 2 fios
Vermelho 24V+
Negro 24V...
0 a 5 V: a saída do sensor neste modo tem 3 fios.
Vermelho 24V+
Negro 24V...
Output de tensão azul de 0 a 5 V

Nota:
Só pode haver um tipo de sinal RS232/ 0-5V/4~20mA, e um deles pode ser usado arbitrariamente.
O sensor utiliza tecnologia de microcomputador e pode ser utilizado diretamente para a medição de vários líquidos com corrosão fraca sem calibração.

Instalação do sensor:
1 Se se trata de um veículo antigo, o sensor original deve ser removido.

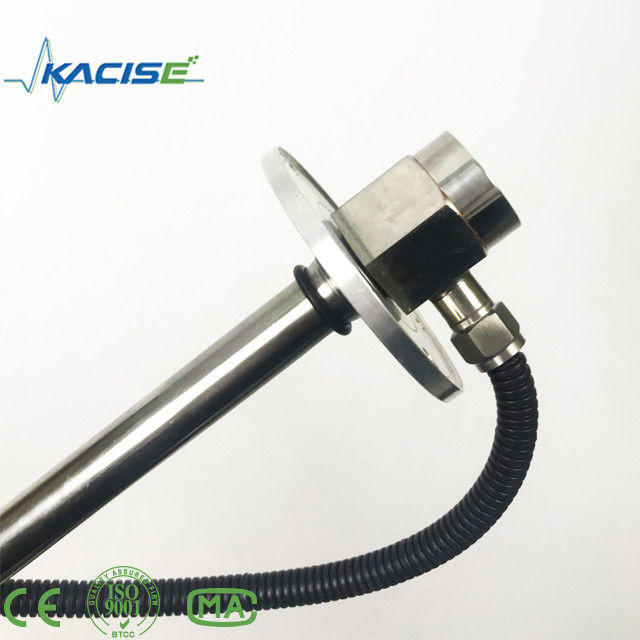

2 Verifique os acessórios antes da instalação: flange, almofada de borracha, O-ring, se os parafusos estão completos e consistentes;
3 Colocar o anel O na raiz do sensor;
4 Aplicar selante resistente ao óleo em ambos os lados da almofada de borracha e, em seguida, fixar a posição do buraco com a flange e a flange do tanque de combustível, e fixá-lo com parafusos.A rotação simétrica deve ser aplicada para garantir uma força uniforme em todas as direções e evitar fugas de óleo. ;
5 Insira o sensor na chave inglesa para completar a instalação do sensor.
6 Conectar o cabo de alimentação e o cabo de comunicação separadamente de acordo com a definição;
7 Verifique se a linha é normal, pode ligar a energia do sensor e o sensor pode funcionar normalmente.

4Aplicação

Utilizado no reservatório de óleo de combustível de camião
