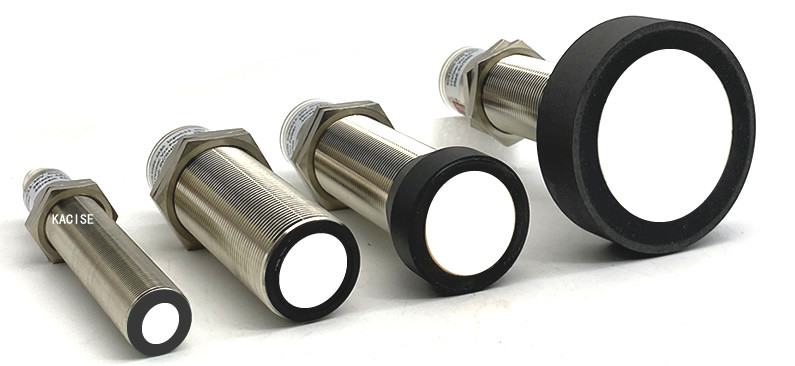

Sensor de nível de água do tanque ultra-sônico RS232/485 4-20mA saída sinal preço de baixo custo medidor de nível de líquido ultra-sônico
1. Pai!rEu soueter
- GeralsPecIgatoIon
| Faixa de detecção |
100... 1000 mm |
| Intervalo de regulação |
|
| Área não utilizável |
0... 100 mm |
| Placa de alvo padrão |
100 mm x 100 mm |
| Frequência do transdutor |
aproximadamente 220 kHz |
| Retardo de resposta |
aproximadamente 50 ms |
Ind.IcatAos/operaTingmeAnos
| LED azul |
ligado |
|
LED amarelo
|
Indicação do estado de comutação
intermitente: objeto de função do programa detectado
|
|
LED vermelho
|
permanente vermelho: erro vermelho, piscando: função do programa, objeto não detectado |
EEu...ect- Não.Cal specIgatoIon
| Tensão de funcionamento UB |
15... 30 V DC, ondulação 10 % SS |
| Corrente de alimentação sem carga I0 |
≤ 45 mA |
Eu...nput
| Tipo de entrada |
1 Input do TEACH-IN |
|
Faixa de funcionamento A1: -UB... +1 V, faixa de funcionamento A2: +6 V...
+UB
|
| Impedância de entrada: > 4,7 kΩ ; pulso do programa TEACH-IN: ≥ 1 s |
Outp- Não.t
| Tipo de saída |
1 saída do interruptor E4, NPN NO/NC, programável |
| Corrente de funcionamento nominal |
200 mA, protegido contra curto-circuito/sobressalto |
| Configuração padrão |
Ponto de comutação A1:70 mm Ponto de comutação A2: 800 mm |
| Queda de tensão |
≤ 2,5 V |
| Precisão de repetição |
≤ 1 % |
| Frequência de comutação f |
≤ 13 Hz |
| Histerese de alcance H |
2 % da distância de funcionamento definida |
| Influência da temperatura |
±1,5% do valor em escala completa |
AmmbIent conDiTions
| Temperatura ambiente |
-25...70°C ((248...343K) |
| Temperatura de armazenamento |
-40...85°C ((233...358K) |
MechumIcAl EspecificaçãoIgatoIon
| Conexão |
Conector V1 ((M12×1), de 4 pinos |
| Grau de protecção |
IP67 |
| Habitação material |
de cobre, revestido por níquel |
| Transdutor |
Resina epóxi/mistura de esfera de vidro oca;
poliuretano de espuma, PBT de cobertura
|
2. DIEu...nsIems
3. EEu...ectremIc Interface a)ndsIgna)Eu...s defemItIon
4. DescriçãoIptIonof Sensor Divertida.ctIem
Ajuste o parâmetro
O sensor ultra-sônico é equipado com uma saída de interruptor com dois pontos de comutação instruíveis.Durante este processoO ponto de comutação A1 é configurado usando -UB, enquanto A2 é definido com +UB.O sensor oferece a flexibilidade de oito funções de saída diferentes.
É importante notar que o ponto de comutação e a distância de ajuste só podem ser ajustados após a alimentação ser ligada.O relógio interno garante que as alterações não podem ser feitas após 5 minutos de tempo de ligaçãoSe houver necessidade de modificar o ponto de comutação, o utilizador deve definir a distância desejada após reiniciar a energia.Isto garante um processo de ajuste claro e controlado para a configuração do sensor.
TEACH- Eu...N wIndowmode, norma)II- Sim.-opemf- Não.nctIem
- Coloque o alvo perto do ponto de comutação.
- Ponto de comutação TEACH-IN A1 com - UB
- Coloque o alvo no ponto de comutação distante.
- Ponto de comutação do TEACH-IN A2 com + UB
TEACH- Eu...N wIndom mode, norma)II- Sim.-cEu...osedf- Não.nctIem
- Coloque o alvo no ponto de comutação distante.
- Ponto de comutação TEACH-IN A2 com - UB
- Coloque o alvo perto do ponto de comutação.
- Ponto de comutação TEACH-IN A1 com + UB
TEACH- Eu...Nsw- Não.chInpoInt, norma)II- Sim.-opemf- Não.n.cTiem
- Coloque o alvo perto do ponto de comutação.
- Ponto de comutação TEACH-IN A1 com - UB
- Cobrir o sensor com a mão ou remover todos os objetos
do alcance de detecção
-Ponto de comutação do TEACH-IN A2 com + UB
TEACH- Eu...Nsw- Não.chInpoInt, norma)II- Sim.-cEu...osedf- Não.ncTiem
- Cobrir o sensor com a mão ou remover tudo
Objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com - UB
- Coloque o alvo perto do ponto de comutação.
- Ponto de comutação TEACH-IN A1 com + UB
TEAC-IN grande intervalo de histerese, modo normalmente aberto
- Coloque o alvo perto do ponto de comutação.
- Ponto de comutação TEACH-IN A1 com + UB
- Coloque o alvo no ponto de comutação distante.
- Ponto de comutação TEACH-IN A2 com - UB
TEAC-IN grande intervalo de histerese, modo normalmente fechado
- Coloque o alvo no ponto de comutação distante.
- Ponto de comutação do TEACH-IN A2 com + UB
- Coloque o alvo perto do ponto de comutação.
- Ponto de comutação TEACH-IN A1 com - UB
TEACH- Eu...NdEtecTion de objects preencemodo de funcionamento normal
- Cubra o sensor com a mão ou retire todos os objetos da
Faixa de detecção
- Ponto de comutação TEACH-IN A2 com - UB
- Cubra o sensor com a mão ou retire todos os objetos da
Faixa de detecção
- Ponto de comutação do TEACH-IN A2 com + UB
TEACH- Eu...NdEtecTion de objects preencemodo normalmente fechado
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com +UB
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com -UB
Defa)Ult ConjuntoTin de sw- Não.chInpÓleo
A1=intervalo cego,A2=distância nominal
| LED displa- Sim.s |
| Exibição em função do modo de funcionamento |
LED vermelho |
LED amarelo |
|
Ponto de comutação do TEACH-IN
Objeto detectado
Nenhum objeto detectado.
Objeto incerto ((TEACH-IN inválido)
|
Desligado, flashes ligados
|
Desaparece
desligado
|
| Função normal |
desligado |
Estado de comutação |
| Culpa |
em |
Estado anterior |
5. Eu...nSTAEu...Eu...a)tIon c- Não.ItIems
Se o sensor for instalado a uma temperatura ambiente inferior a 0°C, deve ser adequado para as medidas de protecção.deve ser fixado no meio do fio da caixa.
