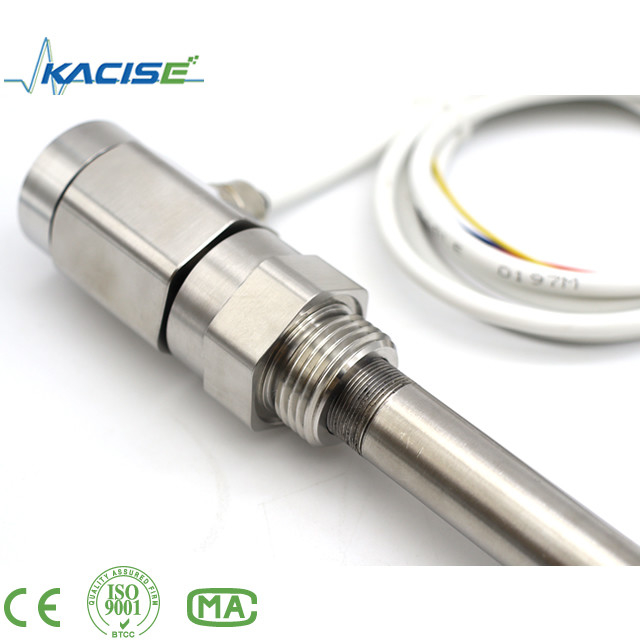

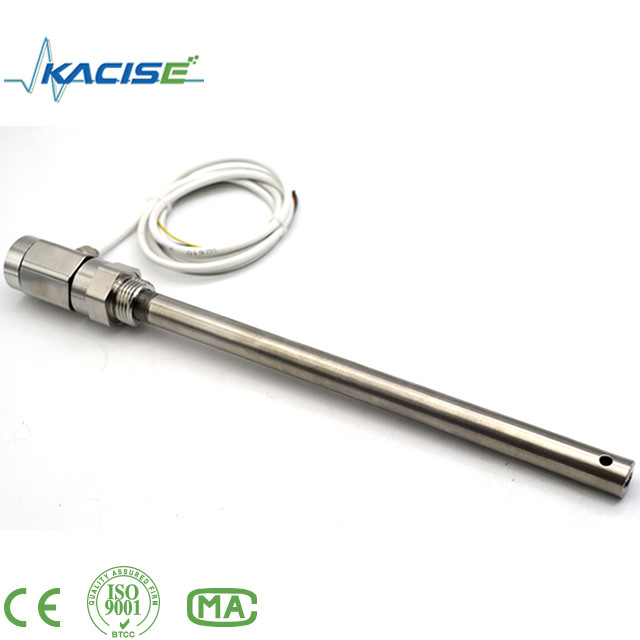

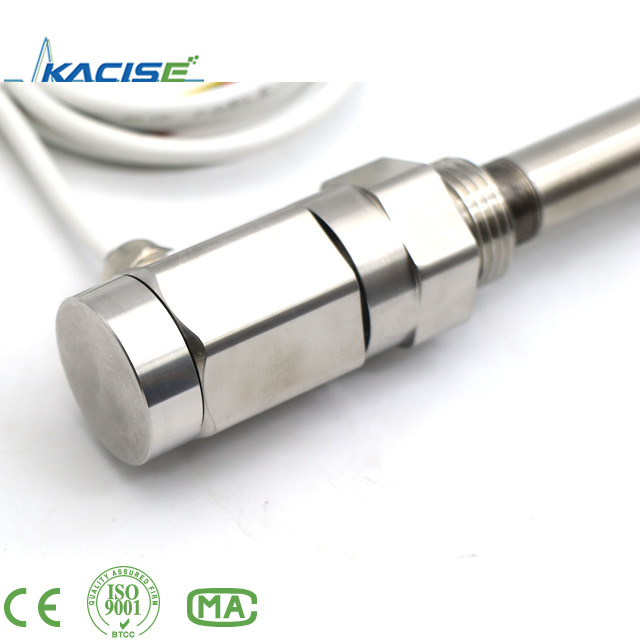

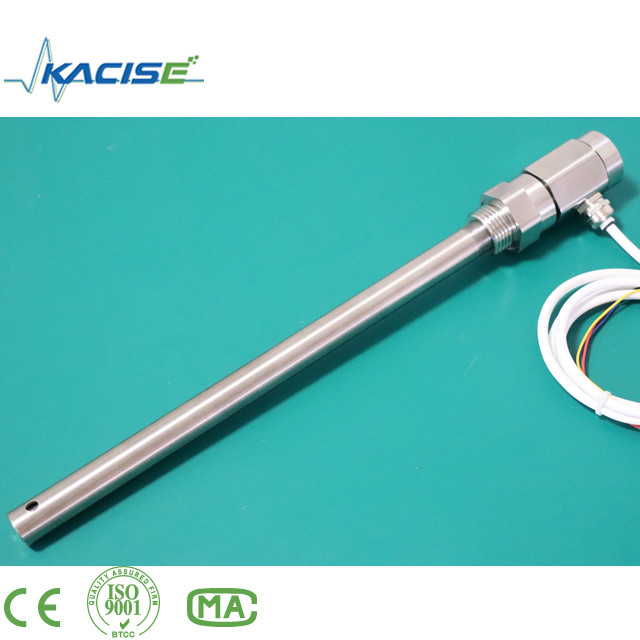

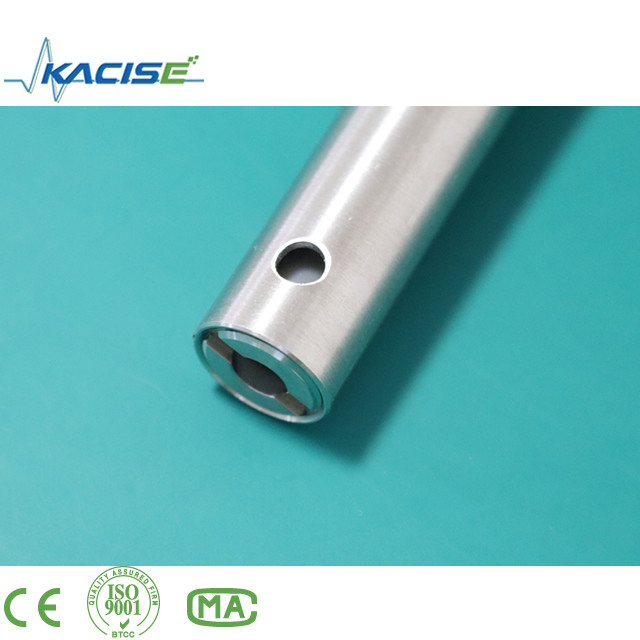

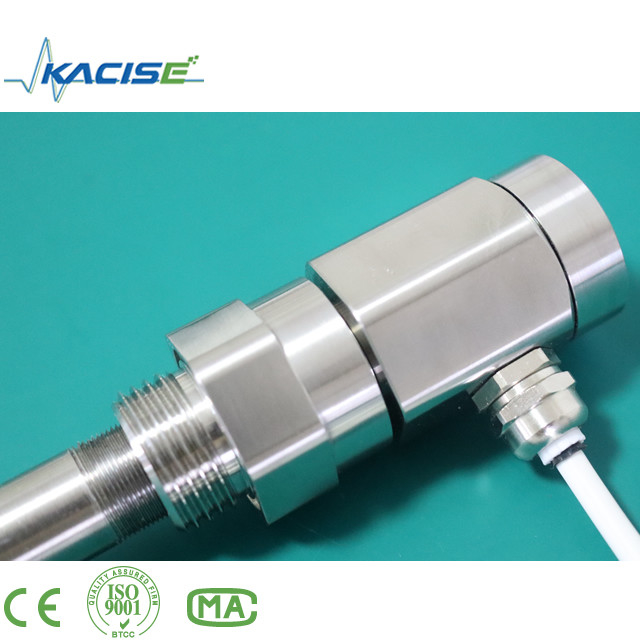

Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitivo com resolução variando de 0,1 mm
Especificações do produto
| Atributo |
Valor |
| Faixa de medição |
0.1~3m |
| Intervalo de pressão |
-0,1MPa |
| Faixa de detecção da capacitância |
10PF ¥ 500PF |
| Tensão de alimentação |
5 ~ 36 V DC |
| sinal de saída |
4-20mA/RS485 |
| Precisão de medição |
Nível 0.1、0.2 、0.5 、1 |
| Temperatura do ambiente |
-40°C a 85°C |
| Resolução variável |
0.1 mm |
| Estabilidade longa |
≤ 0,1% FS/ ano |
| Classe de protecção |
IP67 |
Visão geral do produto
O sensor capacitivo de nível de líquido inteligente é um transmissor confiável para a medição de líquidos, óleos, sólidos e interfaces.oferece maior fiabilidade e não é afetado pelo vapor de águaEste sensor proporciona uma operação estável a longo prazo com alta sensibilidade, excelente linearidade e resistência a altas temperaturas e pressões.
Características fundamentais
Protocolo Modbus para integração fácil
A estrutura simples sem partes móveis garante uma elevada fiabilidade e manutenção mínima
Múltiplas opções de saída de sinal para configuração flexível do sistema
Adequado para medição de níveis em recipientes de alta temperatura e alta pressão
Ideal para medir líquidos corrosivos fortes como ácidos e álcalis
Protecção integral da polaridade da sobrecorrente, da sobrevoltagem e da fonte de alimentação
Capacidade de transmissão remota sem fio opcional
Compatível com qualquer meio de medição
Especificações técnicas
Faixa de detecção: 0,1 ̊3 m
Intervalo de medição da capacidade: 10PF 500PF
Precisão: classe 0,1, classe 0,2, classe 0,5, classe 1
Intervalo de pressão: -0,1MPa
Resistência à temperatura da sonda: -50 ∼ 250°C
Temperatura ambiente: -40°C a 85°C
Temperatura de armazenagem: -55°C+125°C
Sinais de saída: 4×20mA, comunicação 485
Distância de comunicação sem fios: inferior a 200 metros
Voltagem da fonte de alimentação: 536 V CC
Material: aço inoxidável 316, 1Gr18Ni19Ti ou PTFE
Estabilidade a longo prazo: ≤ 0,1% FS/ano
Desvio de temperatura: ≤ 0,01%FS/°C (intervalo de 70°C)
Grau à prova de explosão: ExibIICT6
Nível de proteção: IP67
Estrutura do produto
O sensor de nível de líquido capacitivo consiste em dois componentes principais: a parte do sensor e a parte do transmissor.
A:Sensor que sonde o recipiente ou o tubo de medição
B & C:Flancas de ligação de fase gasosa e de fase líquida para ligação de equipamentos
D:cilindro de medição que forma a capacitância com o eletrodo do sensor
E:Flange de esgoto para descarga regular de contaminantes
F:Transmissor que converte a capacitância em sinal de corrente padrão
Importante:A parte de vedação entre o transmissor e o tubo de medição não deve ser desmontada sem o consentimento do fabricante para evitar acidentes.
Exibição
Configuração de fiação
O modelo de exibição KSLV606 suporta dois métodos de fiação: RS485 e 4-20mA.
Conexão RS485
4-20mA Cablagem
Métodos comuns de fiação
Nota de instalação:Sempre abrir primeiro a válvula de fase gasosa e depois a válvula de fase líquida para evitar erros de medição decorrentes de flutuações do nível do líquido.
A manutenção regular inclui a verificação das ligações dos cabos e a descarga periódica das águas residuais (1-2 vezes por semana para os meios sujos, 1-2 vezes por mês para os meios mais limpos).
Guia de instalação
Instalação de fase gasosa e fase líquida
A instalação é simples: conecte as flanges de fase gaseosa-líquida no nivelador às flanges do equipamento com uma junta entre elas, fixadas com parafusos.
Tipo de caldeira Instalação de medidores de nível de capacidade
Esta instalação especializada apresenta o transmissor situado abaixo do sensor com uma secção de dissipação de calor, concebida para ambientes de alta temperatura.
Procedimento de calibração
- Preparar um tubo de água transparente com marcas de escala, amperímetro de precisão, rolhas de borracha e meio de ensaio (podendo substituir-se a água).
- Conecte o tubo à porta de fase líquida, bloqueie a saída de esgoto, mantenha a fase de gás aberta e conecte o amperímetro como mostrado.
- Adicionar média a vários pontos de altura (0%, 25%, 50%, 75%, 100%) e comparar as leituras do amperímetro com os valores esperados de 4-20 mA.
Guia de solução de problemas
Questões comuns e soluções
- Exibição zero:Verifique a fonte de alimentação de 24 V, transmissor para problemas de calções ou qualidade
- Corrente inferior a 4 mA:Verificar o nível de líquido real, ajuste do transmissor ou possíveis problemas de qualidade
- Corrente superior a 25 mA:Verificar se há curto-circuito no transmissor ou valores elevados de regulação
- Display errático:Examinar flutuações reais do nível do líquido, contatos de linha ou problemas com o transmissor
- Resposta lenta:Limpar os postes dos sensores de impurezas ou verificar o bloqueio parcial do tubo de fase gasosa
Precauções importantes
- Verificar toda a documentação do produto antes da utilização
- Garantir a correspondência adequada da interface durante a instalação
- Siga as instruções de fiação com precisão
- Manuseie com cuidado - sem desmontagem, colisões ou quedas
- Interromper a utilização e investigar quaisquer anomalias
- Conservar na embalagem original em condições frescas e secas
- Proteger o sensor de danos durante a instalação
- Implementar uma proteção eficaz contra raios
- Assegurar a fixação adequada ao solo do transmissor (resistência < 4Ω)
- Utilização de barreiras/isoladores de segurança para sistemas de comunicação 485
Tabela de selecção dos produtos
| Tabela de selecção KSLV para medidor de nível de fluido capacitivo inteligente |
| Tipo de produto |
605 |
Nenhum modelo de exibição |
| 606 |
Nenhum modelo de exibição |
| Sinais de saída |
4-20mA |
4 ~ 20mA de saída de sinal, ecrã LED |
| RS485 |
Saída RS485 |
| Código |
500 libras |
500 mm |
L800 |
800 mm |
1 000 libras |
1000 mm |
| Medios de medição |
Identificar o tipo de meio a medir (por exemplo, água, diesel) |
| Configuração de exemplo |
KSLV |
605 |
4-20mA |
L800 |
Água |
NA |
