Definição ultrassônica da medida do sensor nivelado 0.1mm do depósito de gasolina de KUM2500C

Sensor nivelado de óleo da onda ultrassônica de KUM2500C

1. Vista geral da produção
O sensor nivelado ultrassônico de óleo é o equipamento de monitoração da quantidade do óleo projetado para pessoais de gestão da parada da empresa. Pode impedir o roubo da gasolina por motoristas, aperfeiçoar o custo do transporte, a ação de condução do motorista e ajudar à decisão estatística, etc. O sensor usa a ponta de prova ultrassônica para detectar a altura do nível de óleo e realiza o processamento esperto para o sinal da altura da quantidade do óleo com o programa incorporado do corpo principal. Então envia a informação da quantidade do óleo à plataforma do sistema com GPS para gerar o relatório de quantidade do óleo após a análise. O sensor apoia a porta de série e a saída análoga e pode conectar com GPS da maioria tipos/máquina completa de Beidou. Consequentemente, o sensor pode ser conectado com o sistema de vigilância de bastidores facilmente.
Os produtos adotam a medida que do não-contato a tecnologia de sensor da onda ultrassônica desenvolveu independentemente por nossa empresa e criado primeiramente domesticamente e é amplamente utilizada no consumo de combustível que monitora os projetos para veículos e vendidos no ultramar.

2.Features

• Testes ultrassônicos de alta frequência

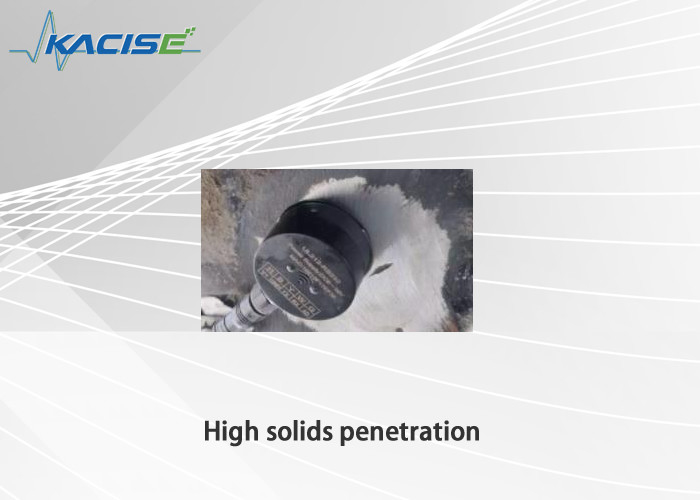

• Penetração alta dos sólidos
• Apropriado para recipientes de vários materiais tais como o metal e o plástico
• Saída alta da medida da estabilidade
• Modelo de processo de dados debloqueio incorporado
• Definição da medida do milímetro

3. Introdução ao produto

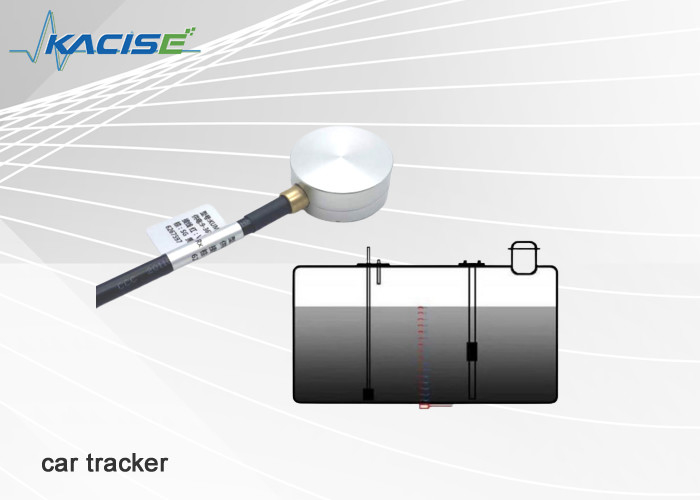

3.1. A imagem do produto real é mostrada na seguinte figura.

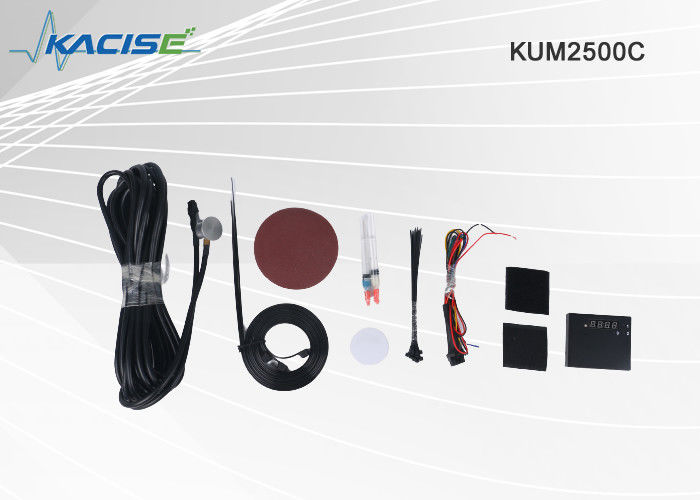

3.2. Lista da configuração de produto
Lista padrão da configuração:

Lista opcional da configuração:

3.3. Parâmetros técnicos

3,4 características de produto
1. Elevada precisão: A relação da definição da medida da altura do nível de óleo do sensor nivelado de óleo é 0.1mm e a precisão da medida é ±0.5%. A precisão alta da medida pode ser garantida no ambiente externo frio de alta temperatura e alto.
2. boa estabilidade a longo prazo: O sensor nivelado de óleo adota o método da medida da onda ultrassônica e executa não a medida do contato. É diferente do flutuador-tipo, tipo da pressão, os métodos deslizantes magnéticos da medida de sistema que adotam métodos da medida do contato direto presentemente geralmente para evitar a corrosão e a poluição do sensor nivelado de óleo pelo fuel-óleo e manter a estabilidade a longo prazo.
3. a instalação e manutenção fáceis: Precisa somente de instalar a ponta de prova do sensor na parte mais inferior do depósito exterior de combustível. Não há nenhuma necessidade de mudar o sistema de medida existente do depósito de gasolina, nenhuma necessidade ao furo de broca e de fazer a mudança no depósito de gasolina. Ao mesmo tempo, pode garantir o funcionamento normal do medidor anterior do óleo dos veículos.
4. som ambiental, consumo de energia pequeno. Não a medida do contato faz desnecessário furar sobre o furo ou alterar o depósito de gasolina. Nenhumas sujeira e poluição serão trazidas ao fuel-óleo.
5. confiança forte: Ainda trabalhe normalmente no ambiente hostil; anti-úmido, antiácido, inflamando o retardamento, antiparasitário e inteligente.

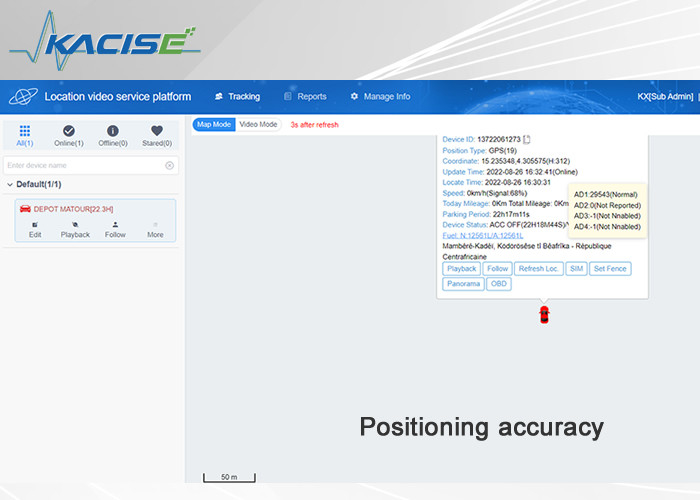

O produto pode ser usado independentemente usando a tela de exposição auxiliar. Pode igualmente ser usado com equipamento de GPS transferindo os dados ao equipamento direto de bastidores de GPS para estatísticas dos dados, análise de indicação e pergunta.
2,5. Espaço aplicável
O sensor de nível ultrassônico do óleo é alinhado a todos os tipos de veículos (tais como veículos da logística, táxi, ônibus e automóveis de passageiros, etc.) para gravar o reabastecimento, consumo de petróleo de veículos com digitalização para impedir a ocorrência do roubo do combustível, para evitar recursos para desperdiçar, para melhorar a eficiência da gestão e a segurança de tráfego e para aumentar o nível de gestão da operação.

4.Wiring
1. arranje a linha de extensão no táxi. A fiação deve seguir a viga mestre do veículo na altura da fiação. Não deve afetar o auto original que descarrega o funil, o reparo principal, etc. e outras funções originais.
2. A linha de extensão deve ser longe do motor do veículo para evitar produzir a interferência eletromagnética produzida pelo motor.
3. O terminal da linha da ponta de prova e da linha de extensão deve ser convolved corretamente para impedir cair.
4. A linha de extensão deve estar pelo menos a uma distância de 20cm às peças de aquecimento do veículo. A fita de fixação é usada para fixar a linha de extensão cada 50cm. Arranje o fio na posição de instalação do veículo razoavelmente.


5. Conecte os veículos e confirme dados da plataforma
1. desconexão com a fonte de alimentação e para fixar o corpo principal na posição perto de GPS (onde o escapamento da água não ocorrerá) e para fixá-lo corretamente;
2. O fio vermelho e preto da linha da interface de usuário é conectado à fonte de alimentação pública do veículo com o fio vermelho que conectam o papel positivo e o fio preto que conecta o polo negativo.
Selecione o modo da relação de acordo com a relação do consumo de petróleo da coleção de GPS.
Quantidade análoga do A.: A linha verde é conectada com o porto análogo da coleção de GPS. O fio preto é conectado com a terra análoga da coleção de GPS;
B. RS232 uma Comunicação: O fio amarelo (TX) é conectado com GPS RX e o fio azul (RX) é conectado com GPS TX. O fio preto (terra) é conectado com a terra de GPS.
C. RS485 uma Comunicação: O fio marrom (b) é conectado com o B de GPS; o fio roxo (a) é conectado com o A de GPS e o fio branco é conectado com a terra de GPS.
3. põe sobre e verifique se a plataforma forneça dados de consumo de petróleo.
