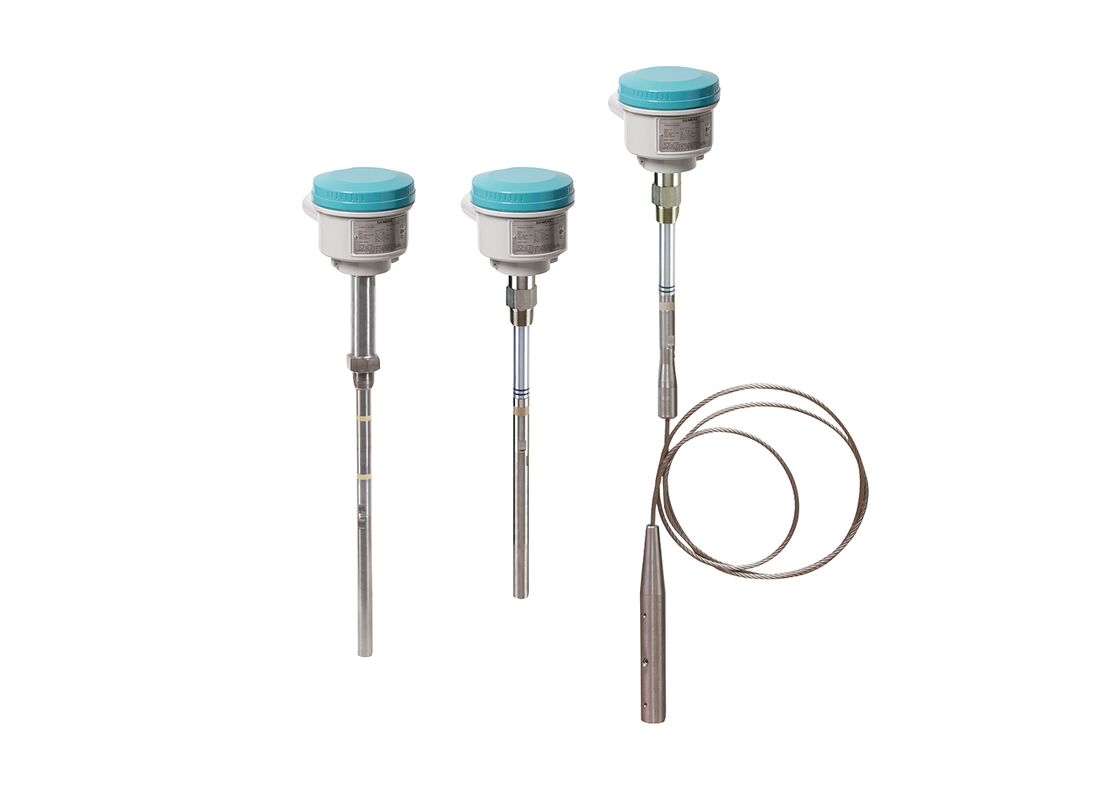

Pointek CLS300 - Padrão
O Pointek CLS300 (versão padrão) é um interruptor de detecção de nível e material por capacitância de deslocamento de frequência inversa, oferecendo configurações opcionais de haste ou cabo com saída configurável. Projetado para condições industriais exigentes, ele detecta de forma confiável líquidos, sólidos, lamas, espuma e interfaces, mesmo sob alta pressão e temperatura. Sua capacidade de ajuste avançada compensa efetivamente o acúmulo de material na sonda.
Variantes do Produto
7ML5650-.....-....
CLS300, PADRÃO, VERSÃO HASTE, ROSCA/FLANGE |
7ML5651-.....-....
CLS300, ANALÓGICO, VERSÃO CABO, ROSCA/FLANGE |
7ML5652-.....-....
CLS300, ANALÓGICO, HASTE ALTA TEMP, ROSCA/FLANGE |
Produtos e Acessórios Relacionados
| Número da Peça |
Descrição |
| 7ML1830-1AP | EASY AIMER II, ALUMÍNIO, 3/4 POLEGADA NPT COM ACOPLAMENTO DE 1 POLEGADA GALVANIZADO |
| 7ML1830-1AQ | EASY AIMER II, ALUMÍNIO, 3/4 POLEGADA NPT COM ACOPLAMENTO DE 3/4 - 1 POLEGADA PVC |
| 7ML1830-1JA | PRENSA-CABO, 1/2" NPT, DIP de Uso Geral |
| 7ML1830-1JB | PRENSA-CABO, 1/2" NPT, à prova de explosão |
| 7ML1830-1JC | Prensa-cabo M20 x 1,5 (uso geral e proteção contra explosão de poeira) |
| 7ML1830-1JD | PRENSA-CABO, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE | Ímã de Teste |
| 7ML1830-1JF | AMPLIFICADOR / FONTE DE ALIMENTAÇÃO VERSÃO DIGITAL |
| 7ML1830-1JK | DISPLAY LCD PARA CLS 200, DIGITAL |
| A5E01163688 | Kit, extensão de cabo de aço inoxidável 316L, 1 metro, CLS300/LC300 |
| A5E01163689 | Kit, extensão de cabo de aço inoxidável 316L, 3 metros, CLS300/LC300 |
| A5E01163690 | Kit, extensão de cabo de aço inoxidável 316L, 5 metros, CLS300/LC300 |
| A5E01163691 | Kit, extensão de cabo de aço inoxidável 316L, 10 metros, CLS300/LC300 |
| A5E01163693 | Kit, extensão de cabo de aço inoxidável 316L, 15 metros, CLS300/LC300 |
| A5E01163695 | Kit, extensão de cabo de aço inoxidável 316L, 20 metros, CLS300/LC300 |
| A5E01163698 | Kit, extensão de cabo PFA de aço inoxidável 316, 3 METROS, CLS300 |
| A5E01163699 | Kit, extensão de cabo PFA de aço inoxidável 316, 5 METROS, CLS300 |
| A5E01163700 | Kit, extensão de cabo PFA de aço inoxidável 316, 10 METROS, CLS300 |
| A5E01163701 | Kit, extensão de cabo PFA de aço inoxidável 316, 15 METROS, CLS300 |
| A5E01163702 | Kit, extensão de cabo PFA de aço inoxidável 316, 20 METROS, CLS300 |
| A5E01163719 | Kit, haste de aço inoxidável 316L 180 mm (7,09") |
| A5E01163720 | Kit, haste de aço inoxidável 316L 330 mm (12,99") |
| A5E01163721 | Kit, haste de aço inoxidável 316L 580 mm (22,83") |
| A5E01163722 | Kit, haste de aço inoxidável 316L 830 mm (32,68") |
| A5E01163723 | Eletrônica de substituição com driver, CLS300 padrão. Para uso com versões de haste ou cabo com comprimento máximo de 5 m |
Principais Benefícios
- A tecnologia Active-Shield garante que a precisão da medição não seja afetada pelo acúmulo de material ou interferência do bico na seção de blindagem ativa
- A construção da haste sólida oferece desempenho excepcional em condições extremamente abrasivas
- Três indicadores LED para controle de ajuste, status de saída e monitoramento de energia
- Versão de alta temperatura capaz de operar até 400 °C (752 °F)
Aplicações
A versão padrão do Pointek CLS300 possui três indicadores LED com alarmes básicos de relé e interruptor de estado sólido. Seu design robusto o torna particularmente adequado para aplicações com sólidos pesados com materiais abrasivos, como os encontrados na indústria de mineração. A eletrônica totalmente encapsulada permanece inalterada por condensação, poeira ou vibração.
Os componentes umedecidos são construídos em aço inoxidável com uma blindagem PFA para alta resistência química, enquanto a versão de alta temperatura usa cerâmica e aço inoxidável. O dispositivo detecta com precisão materiais com constantes dielétricas baixas e altas. A exclusiva tecnologia Active Shield suprime efetivamente a interferência do acúmulo de material ou bicos de instalação estendidos.
O design modular do Pointek CLS300 oferece amplas opções de configuração, conexões de processo, extensões e aprovações para atender aos requisitos específicos de aplicação para temperatura e pressão. Este design simplifica os processos de pedido e reduz as necessidades de estoque. As configurações de sonda disponíveis incluem versões de haste e cabo.
Aplicações Primárias:
- Líquidos e lamas
- Sólidos a granel
- Ambientes de alta pressão e temperatura
- Áreas perigosas
- Aplicações de moagem e mineração
Configuração
Especificações Técnicas
Modo de Operação
Detecção de nível capacitivo de deslocamento de frequência inversa
Entrada
Variável medida: Mudança em picoFarad (pF)
Saída
Saída de relé:
• 1 relé SPDT Forma C
• Tensão máx. de contato: 30 V CC / 250 V CA
• Corrente máx. de contato: 5 A (CC) / 8 A (CA)
• Capacidade máx. de comutação: 150 W (CC) / 2 000 VA (CA)
• Atraso de tempo (LIGADO e/ou DESLIGADO): 1 ... 60 s
Saída de Estado Sólido
• Saída: Galvanicamente isolada
• Proteção: Contra polaridade invertida (bipolar)
• Tensão máx. de comutação: 30 V (CC) / 30 V pico (CA)
• Corrente máx. de carga: 82 mA
• Queda de tensão: < 1 V, típico a 50 mA
• Atraso de tempo (pré ou pós comutação): 1 ... 60 s
Precisão
Resolução:
• Sensibilidade mínima (pF): 1% de mudança na capacitância real
• Erro máximo de temperatura: 0,2% do valor real da capacitância
Condições de Instalação
Localização: Interno/externo
Condições Ambientais
• Temperatura ambiente: -40 ... +85 °C (‑40 ... +185 °F)
• Temperatura de armazenamento: ‑40 ... +85 °C (‑40 ... +185 °F)
Condições do Meio
• Aplicações: Líquidos, sólidos a granel, lamas e interfaces e materiais viscosos
• Constante dielétrica relativa εr: Mín. 1,5
• Temperatura do processo:
- Versão haste/cabo: -40 ... +200 °C (-40 ... +392 °F)
- Versão de alta temperatura: -40 ... +400 °C (-40 ... +752 °F)
• Pressão do processo: -1 ... +35 bar g (-14,6 ... +511 psi g)
Design
• Material (gabinete): Alumínio revestido com pintura a pó com junta
• Grau de Proteção: Padrão: Tipo 4/NEMA 4/IP65
Opcional: Tipo 4/NEMA 4/IP68
• Entrada de cabo: 2 x rosca M20 x 1,5 (opção: 2 x entrada de conduíte de ½" NPT, incluindo 1 entrada bloqueada)
Controles e Displays
• Displays: 3 LEDs, para status da sonda, status da saída e fonte de alimentação
• Potenciômetros: 2 potenciômetros para atraso de tempo e sensibilidade
• Interruptores: 5 interruptores DIP para atraso ligado/desligado, segurança contra falhas alta/baixa, teste/ajuste de atraso de tempo, alta/baixa sensibilidade, configurações de atraso de teste
Fonte de Alimentação
• Alimentação: 12 ... 250 V CA/CC, 0 ... 60 Hz, galvanicamente isolada, 2 W
Certificados e Aprovações
• Uso Geral: CSA, FM, CE, UKCA, RCM
• Gabinete à prova de chamas com sonda IS: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• À prova de ignição de poeira com sonda IS: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM Classe II, Div. 1, Grupos E, F, G CSA/FM Classe III T4
• Gabinete à prova de explosão com sonda IS: CSA/FM Classe I, Div. 1, Grupos A, B, C, D CSA/FM Classe II, Div. 1, Grupos E, F, G CSA/FM Classe III T4
• Marítimo: Lloyds Register of Shipping, Categorias ENV1, ENV2 e ENV5
• Proteção contra transbordamento: WHG (Alemanha) VLAREM II (Bélgica)
• Outros: Aprovação de padrão (China)
