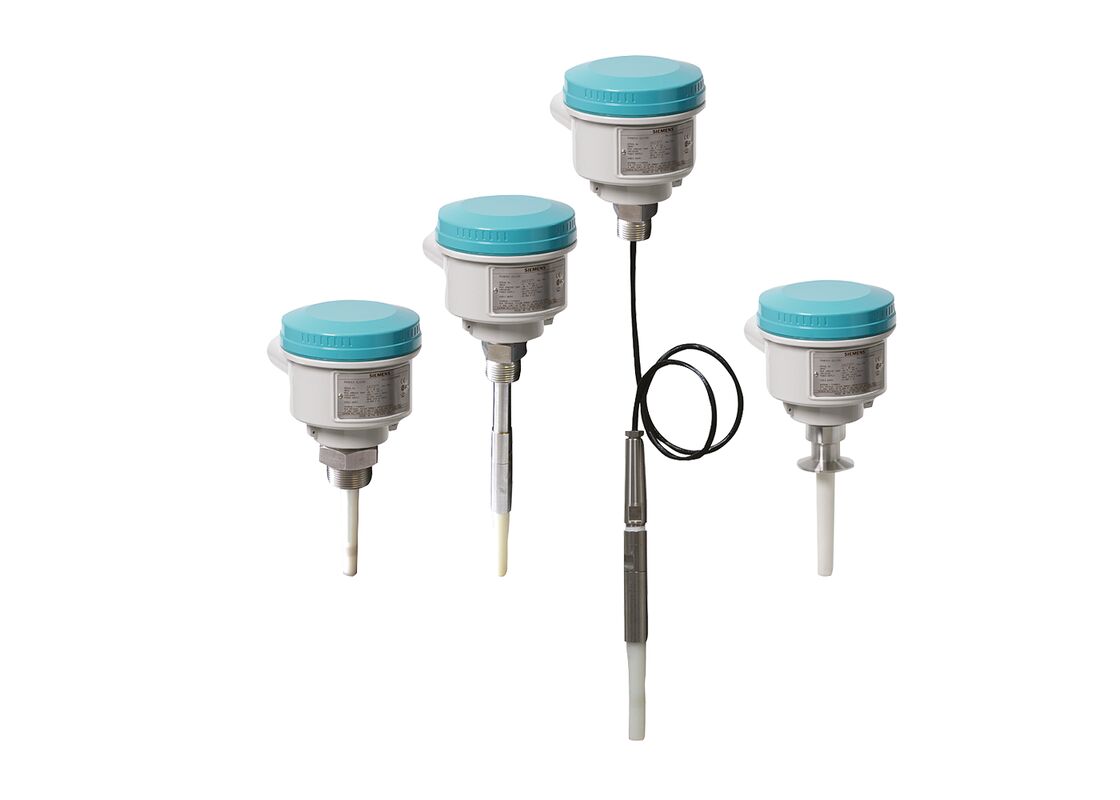

Pointek CLS200 - Interruptor de Nível de Capacitância Padrão
O Pointek CLS200 (versão padrão) é um interruptor de detecção de nível e material de capacitância de deslocamento de frequência inversa versátil, com opções de haste/cabo configuráveis e configurações de saída. Ideal para detectar líquidos, sólidos, lamas, espuma e interfaces, este interruptor apresenta recursos avançados de ajuste para ignorar o acúmulo na sonda.
Números de Modelo: 7ML5631-.....-.... | 7ML5632-.....-.... | 7ML5633-.....-.... | 7ML5634-.....-.... | 7ML5630-.....-....
Principais Benefícios
- Construção encapsulada protege o circuito de sinal contra choque, vibração, umidade e condensação
- Alta resistência química para ambientes industriais exigentes
- Detecção de nível independente da referência de terra do tanque ou tubo
- Insensível ao acúmulo de produto devido à oscilação de alta frequência
- Três indicadores LED para status do sensor, status da saída e energia
- Adequado para os requisitos de conformidade API 2350
Aplicações
A versão padrão do Pointek CLS200 apresenta três indicadores LED com alarmes básicos de relé e interruptor de estado sólido. Este interruptor universal lida com aplicações de detecção de sólidos, líquidos e interfaces. A fonte de alimentação galvanicamente isolada aceita uma ampla faixa de tensão (12 a 250 V CA/CC). Quando usado com isolador térmico, os materiais da sonda de aço inoxidável e PPS (PVDF opcional) fornecem classificações de temperatura de até 125°C (257°F) nas partes molhadas do processo.
O interruptor detecta materiais com constantes dielétricas de 1,5 ou superiores, monitorando as mudanças na frequência de oscilação, com configurações para detecção antes do contato ou no contato. O CLS200 opera independentemente das paredes do tanque ou tubos, eliminando a necessidade de eletrodos de referência externos em recipientes não condutores, como concreto ou plástico.
Aplicações Primárias
- Detecção de nível de líquidos e lamas
- Monitoramento de inventário de pós e grânulos
- Aplicações de vasos pressurizados
- Instalações em áreas perigosas
Configuração
Especificações Técnicas
Modo de Operação:
Detecção de nível capacitiva de deslocamento de frequência inversa
Princípio de Medição:
Detecção de nível capacitiva de deslocamento de frequência inversa
Variável Medida:
Mudança em picoFarad (pF)
Especificações de Saída
Saída de Relé:
1 relé SPDT Forma C
Tensão Máxima de Contato:
30 V CC / 250 V CA
Corrente Máxima de Contato:
5 A CC / 8 A CA
Capacidade Máxima de Comutação:
150 W CC / 2.000 VA CA
Atraso de Tempo:
1 ... 60 s
Saída de Estado Sólido:
Galvanicamente isolada
Tensão Máxima de Comutação:
30 V CC / 30 V pico CA
Corrente Máxima de Carga:
82 mA
Queda de Tensão:
< 1 V, típico a 50 mA
Condições Ambientais
Temperatura Ambiente:
-40 ... +85°C (-40 ... +185°F)
Temperatura de Armazenamento:
-40 ... +85°C (-40 ... +185°F)
Categoria de Instalação:
II
Grau de Poluição:
4
Condições do Meio
Mídia Compatível:
Líquidos, sólidos a granel, lamas e interfaces
Constante Dielétrica Mínima:
1.5
Temperatura do Processo (sem isolador térmico):
-40 ... +85°C (-40 ... +185°F)
Temperatura do Processo (com isolador térmico):
-40 ... +125°C (-40 ... +257°F)
Pressão do Processo (versão haste):
-1 ... +25 bar g (-14,6 ... +365 psi g)
Pressão do Processo (versão cabo):
-1 ... +10 bar g (-14,6 ... +150 psi g)
Pressão do Processo (versão acoplamento deslizante):
-1 ... +10 bar g (-14,6 ... +150 psi g)
Design e Construção
Material da Carcaça:
Alumínio revestido com epóxi com junta
Isolador Térmico Opcional:
Aço inoxidável 316L
Conexão:
Bloco de terminais removível, máx. 2,5 mm²
Grau de Proteção:
IP65/Tipo 4/NEMA 4 (IP68 opcional)
Entrada de Cabo:
2 x rosca M20 x 1,5 (opção: 2 x entrada de conduíte de ½" NPT, incluindo 1 entrada bloqueada)
Fonte de Alimentação:
12 ... 250 V CA/CC, 0 ... 60 Hz máx. 2 W
Certificações e Aprovações
CSA
FM
CE
UKCA
RCM
ATEX
UKEX
Lloyds Register
WHG
VLAREM II
Aprovação de Padrão (China)
SIL
Produtos e Acessórios Relacionados
| Número da Peça |
Descrição |
| 7ML1830-1AP |
EASY AIMER II, ALUMÍNIO, 3/4 POLEGADA NPT COM ACOPLAMENTO GALVANIZADO DE 1 POLEGADA |
| 7ML1830-1AQ |
EASY AIMER II, ALUMÍNIO, 3/4 POLEGADA NPT COM ACOPLAMENTO PVC DE 3/4 - 1 POLEGADA |
| 7ML1830-1DL |
SENSGUARD, 3/4" NPT (PPS) para POINTEK CLS100 |
| 7ML1830-1DM |
SENSGUARD, 1" BSPT (PPS) para POINTEK CLS100 |
| 7ML1830-1JA |
PRENSA-CABO, 1/2" NPT, DIP de Uso Geral |
| 7ML1830-1JB |
PRENSA-CABO, 1/2" NPT, à prova de explosão |
| 7ML1830-1JC |
Prensa-cabo M20 x 1,5 (uso geral e proteção contra explosão de poeira) |
| 7ML1830-1JD |
PRENSA-CABO, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE |
Ímã de Teste |
| 7ML1830-1JF |
AMPLIFICADOR / FONTE DE ALIMENTAÇÃO VERSÃO DIGITAL |
| 7ML1830-1JK |
DISPLAY LCD PARA CLS 200, DIGITAL |
| A5E01163672 |
Junta Synprene sobressalente, versão da carcaça, para versões IP65 |
| A5E01163673 |
Junta de silicone sobressalente, versão da carcaça, para versão IP68 |
| A5E01163674 |
Tampa cega de alumínio sobressalente CLS200/CLS300/LC300, para versões padrão |
| A5E01163676 |
Tampa de alumínio sobressalente CLS200/300 com janela |
| A5E01163677 |
Kit, sensor para unidades de cabo, PPS, padrão, Viton |
| A5E01163678 |
Kit, sensor para unidades de cabo, PPS, digital, Viton |
| A5E01163679 |
Kit, sensor para unidades de cabo, PPS, padrão, FFKM |
| A5E01163680 |
Kit, Sensor para unidades de cabo, PPS, Digital, FFKM |
| A5E01163681 |
Kit, Sensor para unidades de cabo, PVDF, Padrão, FKM |
| A5E01163682 |
Kit, sensor para unidade de cabo, PVDF, Digital, FKM |
| A5E01163683 |
Kit, sensor para unidade de cabo, PVDF, Padrão, FFKM |
| A5E01163684 |
Kit, sensor para unidade de cabo, PVDF, Digital, FFKM |
| A5E01163685 |
Suporte de montagem de aço inoxidável 316L sobressalente |
| A5E01163686 |
Conector PROFIBUS sobressalente, apenas versões IP65 |
| A5E03251681 |
Kit, CLS200 padrão, transmissor |
