Lugar de origem: | CHINA |
Marca: | Kacise |
Número do modelo: | KUS600 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | 21*16*8cm, 0.3kg |
Tempo de entrega: | 5-8 dias do trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Escala: | 0.6m-5m | Área inusável: | 0… 0.6m |
---|---|---|---|
Fonte de alimentação: | 3.3V-24V | Sinal de saída: | 0-5V/0-3V/4-20mA/NPN/PNP/RS485 |
Classe da proteção: | IP68 | Material de encaixotamento: | PVDF |
Temperatura de trabalho: | -25… 70℃ (233… 358K) | Temperatura de armazenamento: | -40… 85℃ (233… 358K) |
Definição de agrupamento: | 1mm | Precisão da medida: | 0,5%- 1% F.S. |
Temp. Compensação: | Sim | ||
Realçar: | Sensor nivelado ultrassônico de água KUS600,Sensor nivelado ultrassônico de água do conector impermeável |

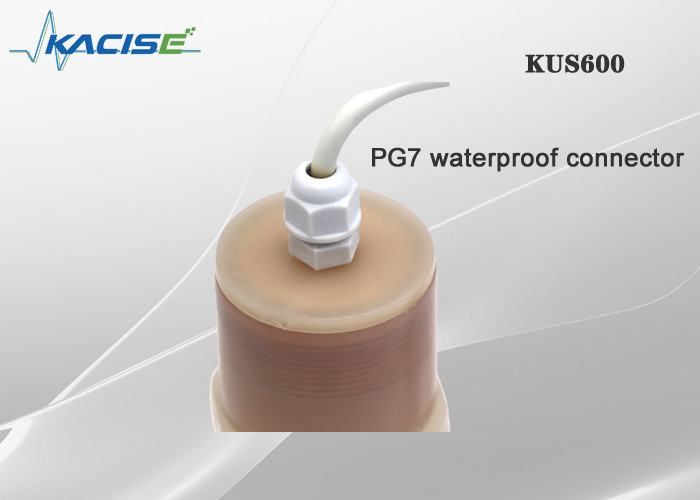

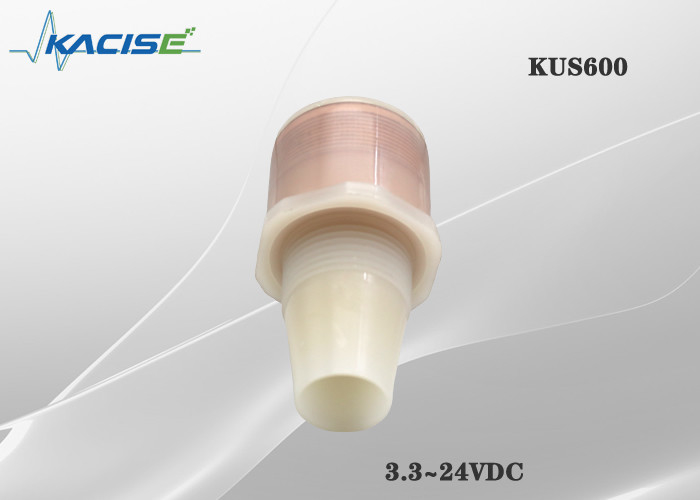

Sensor ultrassônico da série KUS600
1. Características
2.Instruction
Os calibres nivelados ultrassônicos são usados na medida nivelada líquida em vários campos industriais, especialmente no tratamento da água, escala industrial da medida. O calibre nivelado ultrassônico adota o microprocessador avançado e a tecnologia de processamento original do eco, que podem ser adaptados às várias condições de trabalho complexas. “O eco falso que aprende” a função permite o instrumento de confirmar corretamente o eco verdadeiro sob circunstâncias falsas múltiplas do eco e de obter resultados exatos da medida. O transdutor tem um sensor de temperatura incorporado, que possa realizar a compensação de temperatura do valor da medida. O transdutor ultrassônico adota a tecnologia patenteada da harmonização acústica ótima, de modo que seu poder transmissor possa ser irradiado mais eficazmente, e a força de sinal possa ser melhorada, para conseguir a medida exata.
3. Dimensão
A unidade no diagrama é milímetro.
4. Definição eletrônica da relação e dos sinais
Cor do fio | Pin | Descrição | Nota |
Vermelho | 1 | Fonte de alimentação | 3.3V-24V |
Preto | 2 | Terra | |
Amarelo | 3 | Saída análoga | A versão da baixa potência tem não a saída análoga |
Azul | 4 | RS485A+ | |
Verde | 5 | RS485B- |
5. Parâmetro
Modelo: KUS600 |
||
Escala | 0.6m-5m, entrada larga da tensão dos apoios ao produto da baixa potência, esta escala é para a fonte de alimentação 3.3V (a escala de 6m customizável) | |
Área inusável | 0… 0.6m | |
Fonte de alimentação | 3.3V-24V | |
Consumo de potência | menos do que 0.3mA quando sono, menos do que 20mA ao emitir-se, menos do que 5mA do que quando a medida | |
Sinal de saída | 0-5V /4-20mA/NPN/PNP/RS485 | |
Conexão elétrica | cabo 5-core (análogo), cabo de 6 núcleos (interruptor) | |
Definição de agrupamento | 1mm | |
Precisão da medida | 0,5%- 1% F.S. | |
Temp. compensação | Sim | |
Temperatura de trabalho | -25… 70℃ (233… 358K) | |
Temperatura de armazenamento | -40… 85℃ (233… 358K) | |
Classe da proteção | IP68 | |
Material de encaixotamento | PVDF |
condições 6.Installation
Se o sensor é instalado na queda da temperatura do ambiente abaixo de 0℃, deve fazer bem nas medidas de defesa. Em caso da montagem direta do sensor em um furo direto usando as porcas, tem que ser fixado no meio da linha de abrigo.
Desde que a onda ultrassônica pulsada transmitida tem uma determinada largura, a onda refletida em uma área pequena perto das sobreposições do transdutor com a onda transmitida, que não pode ser identificada e seu valor da distância não pode ser medida. Esta área é chamada a zona morta da medida. O tamanho do ponto cego é relacionado à distância da medida da onda ultrassônica.
7. Informação pedindo
KUS | Tamanho de corpo | Saída | Escala máxima | Descrição | |
600 | |||||
Personalizado | Personalizado | ||||
4-20mA | saída do modo 4-20mA com protocolo de RS485 MODBUS | ||||
0-3.3V | A escala da fonte de alimentação é 3,3 pelo menos | ||||
0-5.0V | A escala da fonte de alimentação é 5,0 pelo menos | ||||
RS485 | Modo de economia de energia com protocolo de RS485 MODBUS | ||||
XX m | XX m são a escala da máxima podem ser detectados, o comprimento do defeito são 1 medidor | ||||
KUS | 600 | RS485 | 3m |
