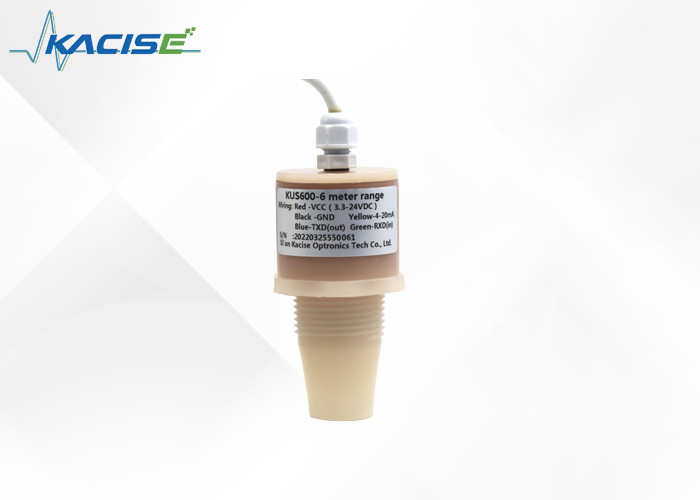

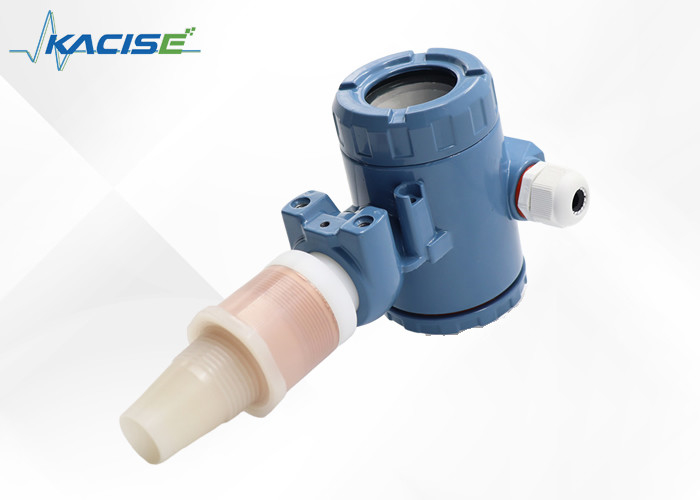

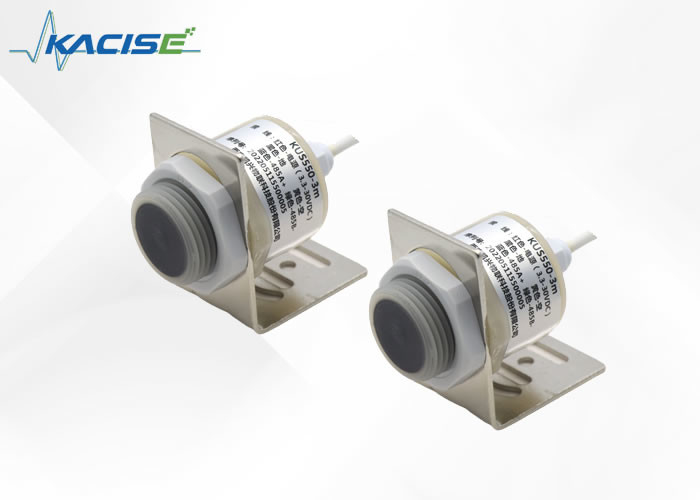

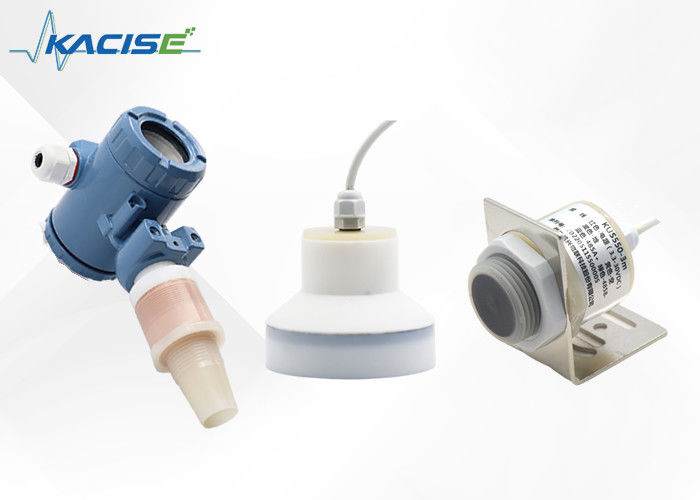

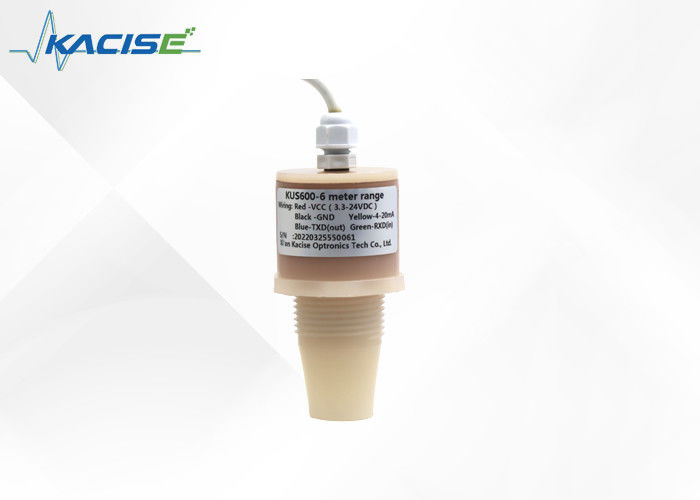

KUS resistente à corrosão PVDF/PTFE sensor de distância de nível ultrassônico na indústria alimentícia/médica/química

Sensor ultrassônico da série KUS

1. Características

• Ajuste automático de potência, controle de ganho, compensação de temperatura
• usa material de tetrafluoretileno, que pode ser usado em várias cenas corrosivas
• Alta precisão e resolução
• Com a função de supressão de eco de interferência para garantir a autenticidade dos dados de medição


2. Descrição

O sensor ultrassônico de nível de objeto/líquido é instalado na parte superior do recipiente e, sob o controle funcional da unidade combinada e dos componentes eletrônicos, a sonda emite um feixe de pulsos ultrassônicos para o objeto medido.A onda sonora é refletida pela superfície do objeto, e parte do eco refletido é recebido pela sonda e convertido em sinal elétrico.O tempo desde a emissão ultrassônica até a re-recepção é proporcional à distância da sonda ao objeto medido.A unidade eletrônica detecta esse tempo e calcula a distância medida a partir da velocidade do som conhecida para que o valor do nível possa ser calculado.Como a temperatura tem efeito na velocidade do som, o medidor deve medir a temperatura para corrigir a velocidade do som.Existem muitas opções para o sistema de quatro fios, que podem suportar comunicação 4-20mA e RS485 ao mesmo tempo.

Além do baixo consumo de energia, eles também apresentam excelente resistência à corrosão.Na medição, a onda ultrassônica pulsada é enviada pelo sensor (transdutor) e a onda sonora é recebida pelo mesmo sensor após ser refletida pela superfície do objeto , e convertido em sinal elétrico, sendo que a distância entre o sensor e o objeto medido é calculada pelo tempo entre a emissão e a recepção da onda sonora .Como o medidor de nível ultrassônico anticorrosivo adota medição sem contato, o meio medido é quase ilimitado e pode ser amplamente utilizado para medir a altura de vários líquidos e materiais sólidos.

3.Modo de baixo consumo de energia

O modo de trabalho definido como 2 é o modo de trabalho com baixo consumo de energia.

Como realizar o nível ultrassônico de baixo consumo de energia e o sensor de distância

a) Use CIs de baixa potência

Usamos ICs quase novos pelos quais o consumo de energia é normalmente baixo.

b) Controle a potência de cada circuito no sensor.

Existem três partes do circuito no sensor, o circuito de transmissão, o circuito de recepção e o circuito básico do mcu.O mcu realiza o gerenciamento do consumo de energia permitindo o controle do trabalho de cada parte do circuito e, em seguida, controla o consumo de energia.

c) Quando o próprio mcu não está funcionando, ele entra no modo de hibernação para reduzir ainda mais o consumo de energia.

4. Condições de instalação
Se o sensor for instalado em um ambiente com temperatura abaixo de 0℃, deve funcionar bem nas medidas de proteção.No caso de montagem direta do sensor em um furo passante usando as porcas de aço, ele deve ser fixado no meio da rosca do invólucro.

5.Informações de pedido
