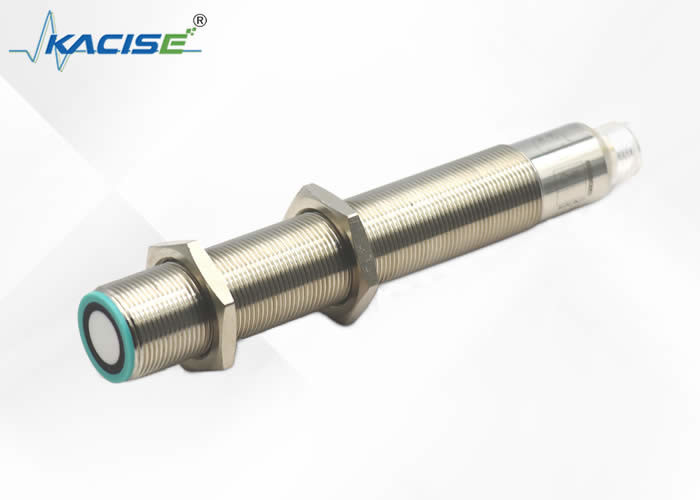

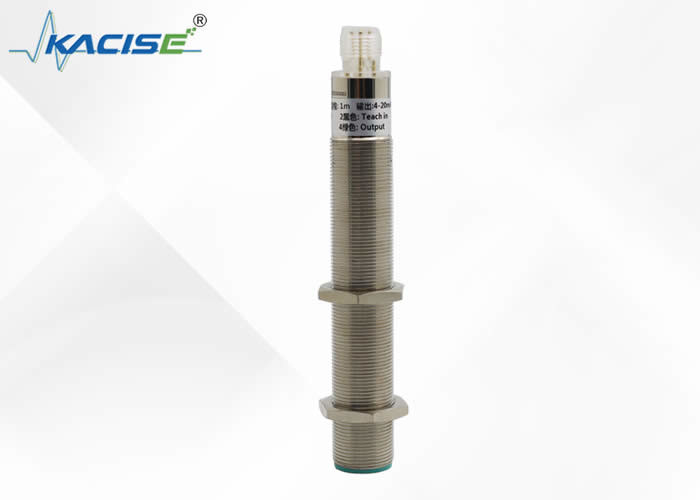

Name: RS232 Saída 1m Ultrassônico Medidor de Nível 40KHZ Frequência IP67 Sensor de Nível de Água do Tanque
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000-M18
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

RS232 Saída 1m Ultrassônico Medidor de Nível 40KHZ Frequência IP67 Sensor de Nível de Água do Tanque

medidor nivelado fluido de 1m

Sensor nivelado de água do tanque IP67

Frequência nivelada fluida do medidor 40KHZ

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KUS3000-M18

Documento:

KUS3000 Ultrasonic Level Me....1.pdf

Contacte-nos

Solicite um orçamento

Detalhes do produto

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

Destacar:

medidor nivelado fluido de 1m

Sensor nivelado de água do tanque IP67

Frequência nivelada fluida do medidor 40KHZ

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

1000 peças/peças por semana negociáveis

PRODUTOS CONEXOS

Vídeo

Transmissor de nível capacitivo resistente à corrosão com saída NPN/PNP é usado para monitoramento de nível em reatores de laboratório

Obtenha o melhor preço

Vídeo

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G

Obtenha o melhor preço

Vídeo

Sensor capacitivo de nível de água de 0,1m~3m de alto desempenho e ampla faixa

Obtenha o melhor preço

saída nivelada fluida nivelada do medidor RS485 do sensor IP67 do tanque líquido de 1m

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

RS232 Saída 1m Ultrassônico Medidor de Nível 40KHZ Frequência IP67 Sensor de Nível de Água do Tanque

Especificações do produto

Atributo	Valor
Produto	Sensor de distância ultra-sônico
Faixa de detecção	50 mm a 1000 mm
Frequência do transdutor	40 KHZ
Tensão de funcionamento	24VDC
Voltagem de funcionamento limite	3.6VDC ~ 30VDC
Grau IP	IP67
Produção	RS232/RS485

Parâmetros técnicos

Especificações gerais

Faixa de detecção	100... 1000 mm
Área não utilizável	0...100 mm
Placa de alvo padrão	100 mm x 100 mm
Frequência do transdutor	aproximadamente 220 kHz
Retardo de resposta	aproximadamente 50 ms

Indicadores/Medios de operação

LED azul	ligado
LED amarelo	Indicação do estado de comutação piscando: objeto de função do programa detectado
LED vermelho	permanente vermelho: erro vermelho, piscando: função do programa, objeto não detectado

Especificações elétricas

Tensão de funcionamento UB	15... 30 V DC, ondulação 10 % SS
Corrente de alimentação sem carga I0	≤ 45 mA

Input

Tipo de entrada	1 Input do TEACH-IN
Faixa de operação	A1: -UB... +1 V, A2: +6 V...+UB
Impedância de entrada	> 4,7 kΩ
Impulso do programa TEACH-IN	≥ 1 s

Produção

Tipo de saída	1 saída do interruptor E4, NPN NO/NC, programável
Corrente de funcionamento nominal	200 mA, protegido contra curto-circuito/sobressalto
Configuração padrão	Ponto de comutação A1:70 mm Ponto de comutação A2: 800 mm
Queda de tensão	≤ 2,5 V
Precisão de repetição	≤ 1 %
Frequência de comutação f	≤ 13 Hz
Histerese de alcance H	2 % da distância de funcionamento definida
Influência da temperatura	±1,5% do valor em escala completa

Condições ambientais

Temperatura ambiente	-25...70°C ((248...343K)
Temperatura de armazenamento	-40...85°C ((233...358K)

Especificações mecânicas

Conexão	Conector V1 ((M12×1), de 4 pinos
Grau de protecção	IP67
Habitação material	de cobre, revestido por níquel
Transdutor	mistura de resina epóxi/esfera de vidro oca; poliuretano de espuma, PBT de cobertura

Dimensões

Definição de interface e sinais eletrónicos

Descrição da função do sensor

Ajuste de parâmetros

O sensor ultra-sônico possui uma saída de interruptor com dois pontos de comutação ensináveis. Estes são definidos aplicando a tensão de alimentação - UB ou + UB à entrada TEACH-IN.A tensão de alimentação deve ser aplicada à entrada TEACH-IN durante pelo menos 1 s.. LEDs indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN. O ponto de comutação A1 é ensinado com - UB, A2 com +UB. Oito funções de saída diferentes podem ser definidas.

O relógio interno pode garantir que não pode ser alterado após 5 minutos quando a energia estiver ligada.O utilizador só pode definir a distância de solicitação após a reinicialização da energia.

Modos de ensino

Modo de janela TEACH-IN, função normalmente aberta
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
Modo de janela TEACH-IN, função normalmente fechada
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação do TEACH-IN A2 com - UB
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
Ponto de comutação TEACH-IN, função normalmente aberta
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com + UB
Ponto de comutação TEACH-IN, função normalmente fechada
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação do TEACH-IN A2 com - UB
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
TEACH-IN grande intervalo de histerese, modo normalmente aberto
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação do TEACH-IN A2 com - UB
TEACH-IN grande intervalo de histerese, modo normalmente fechado
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
- Configure o alvo para perto do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
Detecção de presença de objetos em modo normalmente aberto pelo sistema TEACH-IN
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação do TEACH-IN A2 com - UB
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com + UB
Detecção de presença de objetos em modo normalmente fechado
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação do TEACH-IN A2 com +UB
- Cobrir o sensor com a mão ou remover todos os objetos do alcance de detecção
- Ponto de comutação do TEACH-IN A2 com -UB

Configurações padrão

A1=intervalo cego, A2=distância nominal

Displays LED

Exibição em função do modo de funcionamento	LED vermelho	LED amarelo
Ponto de comutação TEACH-IN Objeto detectado Nenhum objeto detectado Objeto incerto ((TEACH-IN inválido)	Desligado, flashes ligados	Flares de luz
Função normal	desligado	Estado de comutação
Culpa	em	Estado anterior

Condições de instalação

Se o sensor for instalado a uma temperatura ambiente inferior a 0°C, deve funcionar bem nas medidas de protecção.deve ser fixado no meio do fio da caixa.
