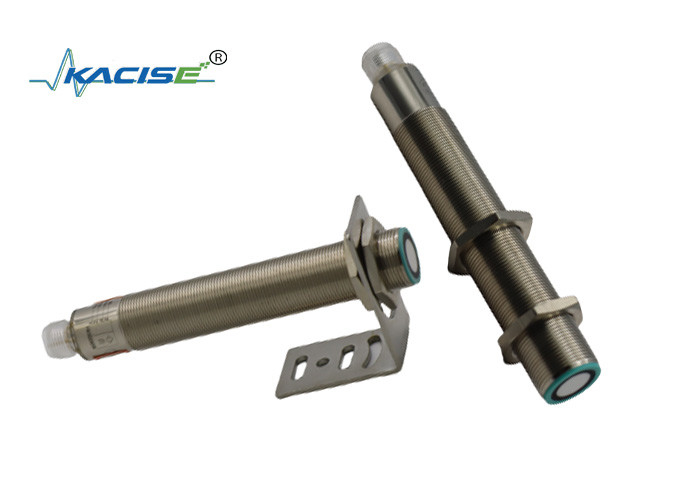

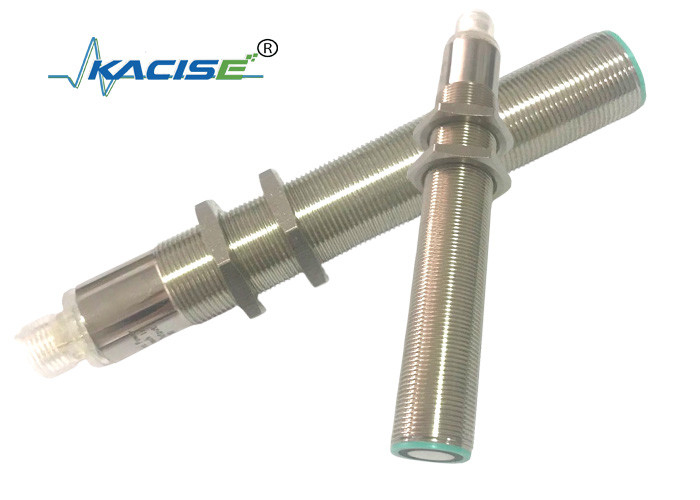

Name: saída nivelada fluida nivelada do medidor RS485 do sensor IP67 do tanque líquido de 1m
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

saída nivelada fluida nivelada do medidor RS485 do sensor IP67 do tanque líquido de 1m

Sensor nivelado de água IP67

sensor nivelado do tanque líquido de 1m

sensor ultrassônico da distância de 50mm

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

M18 KUS1000

Contacte-nos

Solicite um orçamento

saída nivelada fluida nivelada do medidor RS485 do sensor IP67 do tanque líquido de 1m

Detalhes do produto

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

Destacar:

Sensor nivelado de água IP67

sensor nivelado do tanque líquido de 1m

sensor ultrassônico da distância de 50mm

Termos de pagamento e envio

Quantidade de ordem mínima

1 PCS

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T, Western Union, MoneyGram

Habilidade da fonte

1000 peças/peças por semana negociáveis

PRODUTOS CONEXOS

Vídeo

Transmissor de nível capacitivo resistente à corrosão com saída NPN/PNP é usado para monitoramento de nível em reatores de laboratório

Obtenha o melhor preço

Vídeo

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G

Obtenha o melhor preço

Vídeo

Sensor capacitivo de nível de água de 0,1m~3m de alto desempenho e ampla faixa

Obtenha o melhor preço

saída nivelada fluida nivelada do medidor RS485 do sensor IP67 do tanque líquido de 1m

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

Sensor de Nível de Líquido de 1m IP67 Medidor de Nível de Fluido Saída RS485

Atributos do Produto

Atributo	Valor
Produto	Sensor de Distância Ultrassônico
Faixa de Detecção	50mm~1000mm
Frequência do Transdutor	40KHZ
Tensão de Operação	24VDC
Tensão de Trabalho Limite	3.6VDC~30VDC
Grau IP	IP67
Saída	RS232/RS485

Descrição do Produto

Medidor de nível de líquido ultrassônico RS485 de baixo custo, sensor ultrassônico de nível de água do tanque

1. Parâmetros

Especificações gerais

Faixa de detecção	100... 1000 mm
Área inutilizável	0 ... 100 mm
Placa alvo padrão	100 mm x 100 mm
Frequência do transdutor	aprox. 220 kHz
Atraso de resposta	aprox. 50 ms

Indicadores/meios de operação

LED azul	ligado
LED amarelo	indicação do estado de comutação piscando: objeto de função do programa detectado
LED vermelho	vermelho permanentemente: Erro Vermelho, piscando: função do programa, objeto não detectado

Especificações elétricas

Tensão de operação UB	15 ... 30 V DC, ondulação 10 %SS
Corrente de alimentação sem carga I0	≤ 45 mA

Entrada

Tipo de entrada	1 entrada TEACH-IN
faixa de operação A1	-UB ... +1 V
faixa de operação A2	+6 V ...+UB
impedância de entrada	> 4.7 kΩ
Pulso do programa TEACH-IN	≥ 1 s

Saída

Tipo de saída	1 saída de comutação E4, NPN NA/NF, programável
Corrente nominal de operação Ie	200 mA, proteção contra curto-circuito/sobrecarga
Configuração padrão	Ponto de comutação A1:70mm Ponto de comutação A2: 800mm
Queda de tensão	≤ 2.5 V
Precisão de repetição	≤1 %
Frequência de comutação f	≤ 13 Hz
Histerese de faixa H	2 % do valor de escala total definido
Influência da temperatura	±1.5% do valor de escala total

Condições ambientais

Temperatura ambiente	-25…70℃(248...343K)
Temperatura de armazenamento	-40…85℃(233...358K)

Especificações mecânicas

Conexão	Conector V1(M12×1), 4 pinos
Grau de proteção	IP67
Material da carcaça	latão, niquelado
Transdutor	mistura de resina epóxi/esfera de vidro oca; espuma de poliuretano, tampa PBT

2. Dimensões

3. Definição de interface eletrônica e sinais

4. Descrição das Funções do Sensor

Ajustar o parâmetro

O sensor ultrassônico possui uma saída de comutação com dois pontos de comutação ensináveis. Estes são definidos aplicando a tensão de alimentação - UB ou + UB à entrada TEACH-IN. A tensão de alimentação deve ser aplicada à entrada TEACH-IN por pelo menos 1 s. Os LEDs indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN. O ponto de comutação A1 é ensinado com - UB, A2 com +UB. Oito funções de saída diferentes podem ser definidas.

Ponto de comutação, Definir a distância somente após ligar. O relógio interno pode garantir que não seja alterado após 5 minutos após ligar. Se quiser alterar o ponto de comutação, o usuário só pode definir a distância solicitada após reiniciar a energia.

Modo de janela TEACH-IN, função normalmente aberta

Definir o alvo para o ponto de comutação próximo
TEACH-IN ponto de comutação A1 com - UB
Definir o alvo para o ponto de comutação distante
TEACH-IN ponto de comutação A2 com + UB

Modo de janela TEACH-IN, função normalmente fechada

Definir o alvo para o ponto de comutação distante
TEACH-IN ponto de comutação A2 com - UB
Definir o alvo para o ponto de comutação próximo
TEACH-IN ponto de comutação A1 com + UB

TEACH-IN ponto de comutação, função normalmente aberta

Definir o alvo para o ponto de comutação próximo
TEACH-IN ponto de comutação A1 com - UB
Cubra o sensor com a mão ou remova todos os objetos da faixa de detecção
TEACH-IN ponto de comutação A2 com + UB

TEACH-IN ponto de comutação, função normalmente fechada

Cubra o sensor com a mão ou remova todos os objetos da faixa de detecção
TEACH-IN ponto de comutação A2 com - UB
Definir o alvo para o ponto de comutação próximo
TEACH-IN ponto de comutação A1 com + UB

Intervalo de histerese grande TEAC-IN, modo normalmente aberto

Definir o alvo para o ponto de comutação próximo
TEACH-IN ponto de comutação A1 com + UB
Definir o alvo para o ponto de comutação distante
TEACH-IN ponto de comutação A2 com - UB

Intervalo de histerese grande TEAC-IN, modo normalmente fechado

Definir o alvo para o ponto de comutação distante
TEACH-IN ponto de comutação A2 com + UB
Definir o alvo para o ponto de comutação próximo
TEACH-IN ponto de comutação A1 com - UB

Detecção de presença de objetos TEACH-IN modo normalmente aberto

Cubra o sensor com a mão ou remova todos os objetos da faixa de detecção
TEACH-IN ponto de comutação A2 com - UB
Cubra o sensor com a mão ou remova todos os objetos da faixa de detecção
TEACH-IN ponto de comutação A2 com + UB

Detecção de presença de objetos TEACH-IN modo normalmente fechado

Cubra o sensor com a mão ou remova todos os objetos da faixa de detecção
TEACH-IN ponto de comutação A2 com +UB
Cubra o sensor com a mão ou remova todos os objetos da faixa de detecção
TEACH-IN ponto de comutação A2 com -UB

Configuração padrão do ponto de comutação

A1=faixa cega, A2=distância nominal

Exibições de LED

Exibições dependendo do modo de operação	LED vermelho	LED amarelo
TEACH-IN ponto de comutação Objeto detectado Nenhum objeto detectado Objeto incerto (TEACH-IN inválido)	desligado pisca Ligado	pisca desligado desligado
Operação normal	desligado	Estado de comutação
Falha	ligado	Estado anterior

5. Condições de instalação

Se o sensor for instalado em uma temperatura ambiente abaixo de 0℃, ele deve tomar boas medidas de proteção. Em caso de montagem direta do sensor em um furo passante usando as porcas de aço, ele deve ser fixado no meio da rosca da carcaça.
