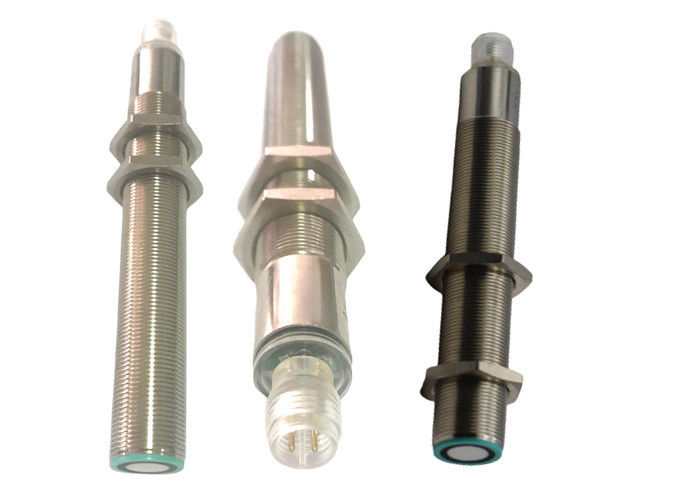

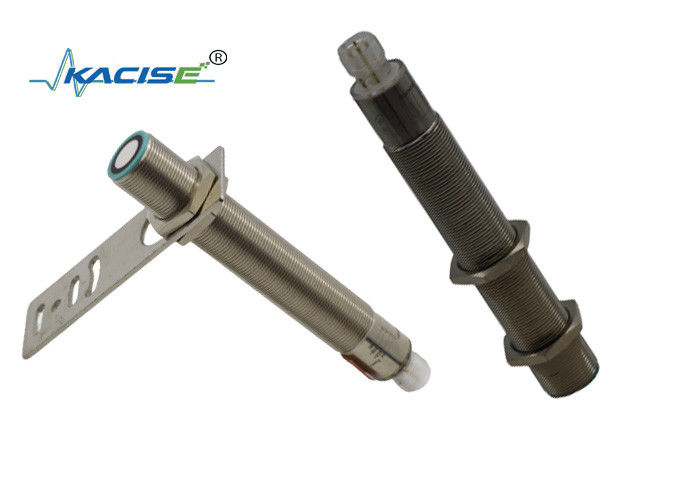

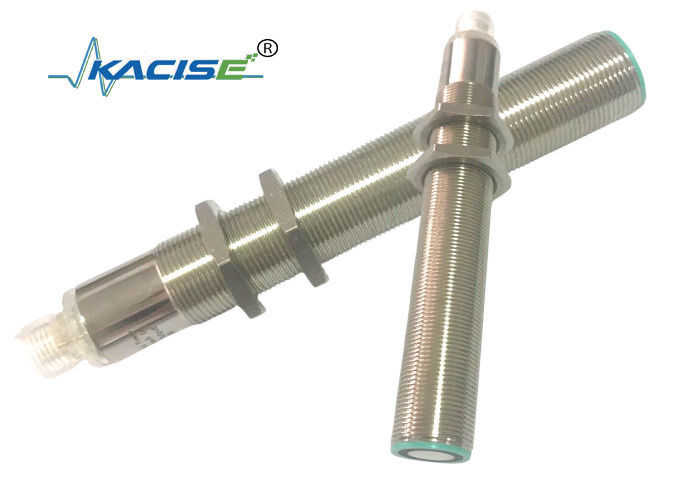

Sinal de saída rs485, preço baixo, medidor ultrassônico de nível de líquido, sensor de nível de água do tanque ultrassônico
1. Parâmetro
Especificações gerais
| Alcance de detecção |
100...1000mm |
| Área inutilizável |
0...100mm |
| Placa alvo padrão |
100mm x 100mm |
| Frequência do transdutor |
aprox.220 kHz |
| Atraso na resposta |
aprox. 50ms |
Indicadores/meios operacionais
| LED azul |
ligado |
|
LED amarelo
|
indicação do estado de comutação
piscando: objeto de função do programa detectado
|
|
LED vermelho
|
permanentemente vermelho: Erro Vermelho, piscando: função do programa, objeto não detectado |
Especificações elétricas
| Tensão operacional UB |
15 ... 30 V CC, ondulação 10% SS |
| Corrente de alimentação sem carga I0 |
≤ 45 mA |
Entrada
| Tipo de entrada |
1 entrada TEACH-IN |
|
faixa de operação A1: -UB ... +1 V, faixa de operação A2: +6 V ...+UB
|
| impedância de entrada: > 4,7 kΩ; Pulso do programa TEACH-IN: ≥ 1 s |
Saída
| Tipo de saída |
1 saída de comutação E4, NPN NO/NC, programável |
| Corrente operacional nominal Ie |
200 mA, protegido contra curto-circuito/sobrecarga |
| Configuração padrão |
Ponto de comutação A1:70mm Ponto de comutação A2: 800mm |
| Queda de tensão |
≤ 2,5 V |
| Precisão de repetição |
≤1% |
| Frequência de comutação f |
≤ 13Hz |
| Histerese de faixa H |
2% da distância operacional definida |
| Influência da temperatura |
±1,5% do valor total da escala |
Condições ambientais
| Temperatura ambiente |
-25…70℃(248...343K) |
| Temperatura de armazenamento |
-40…85°C(233...358K) |
Especificações mecânicas
| Conexão |
Conector V1 (M12×1),4 pinos |
| Grau de proteção |
IP67 |
| Carcaça de Materiais |
em latão, niquelado |
| Transdutor |
mistura de resina epóxi/esfera de vidro oco;
espuma de poliuretano, capa PBT
|
2. Dimensões
3. Interface eletrônica e definição de sinais
4. Descrição das funções do sensor
Ajuste o parâmetro
O sensor ultrassônico possui uma saída de comutação com dois pontos de comutação ensináveis. Estes são ajustados aplicando a tensão de alimentação - UB ou + UB à entrada TEACH-IN. A tensão de alimentação deve ser aplicada à entrada TEACH-IN por pelo menos 1 s. Os LEDs indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN. O ponto de comutação A1 é ensinado com - UB,A2 com +UB. Podem ser definidas oito funções de saída diferentes. Ponto de comutação, ajuste de distância somente após ligar. O relógio interno pode garantir que não pode ser alterado após 5 minutos quando ligado. Caso queira alterar o ponto de comutação, o usuário só poderá definir a distância de solicitação após a reinicialização da energia.
Modo de janela TEACH-IN, função normalmente aberta
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
Modo de janela TEACH-IN, função normalmente fechada
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com - UB
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
Ponto de comutação TEACH-IN, função normalmente aberta
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Cubra o sensor com a mão ou remova todos os objetos
da faixa de detecção
-Ponto de comutação TEACH-IN A2 com + UB
Ponto de comutação TEACH-IN, função normalmente fechada
- Cubra o sensor com a mão ou remova todos
objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com - UB
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
TEAC-IN grande intervalo de histerese, modo normalmente aberto
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com - UB
TEAC-IN grande intervalo de histerese, modo normalmente fechado
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
TEACH-IN detecção de presença de objetos modo normalmente aberto
- Cubra o sensor com a mão ou remova todos os objetos
alcance de detecção
- Ponto de comutação TEACH-IN A2 com - UB
- Cubra o sensor com a mão ou remova todos os objetos
alcance de detecção
- Ponto de comutação TEACH-IN A2 com + UB
TEACH-IN detecção de presença de objetos modo normalmente fechado
- Cubra o sensor com a mão ou remova todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com +UB
- Cubra o sensor com a mão ou remova todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com -UB
Configuração padrão do ponto de comutação
A1=alcance cego,A2=distância nominal
| Telas LED |
| Exibições dependendo do modo de operação |
LED vermelho |
LED amarelo |
|
Ponto de comutação TEACH-IN
Objeto detectado
Nenhum objeto detectado
Objeto incerto (TEACH-IN inválido)
|
desligado pisca ligado
|
pisca
desligado
|
| Operação normal |
desligado |
Estado de comutação |
| Falta |
sobre |
Estado anterior |
5. Condições de instalação
Se o sensor for instalado em uma temperatura ambiente abaixo de 0 ℃, ele deverá funcionar bem nas medidas de proteção. No caso de montagem direta do sensor em furo passante utilizando as porcas de aço, ele deverá ser fixado no meio da rosca da carcaça.
