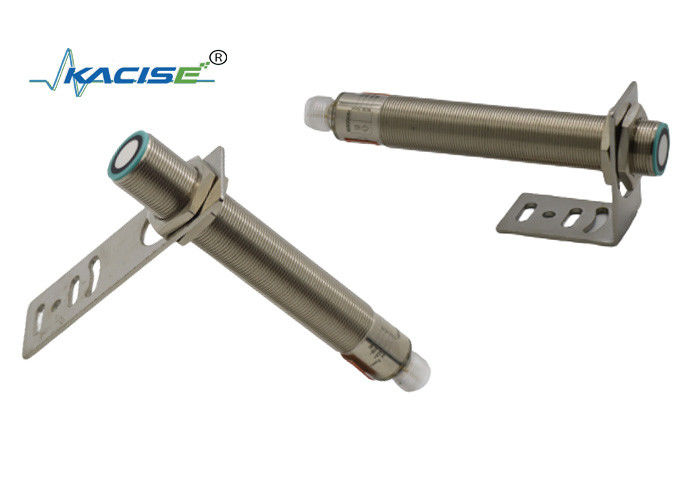

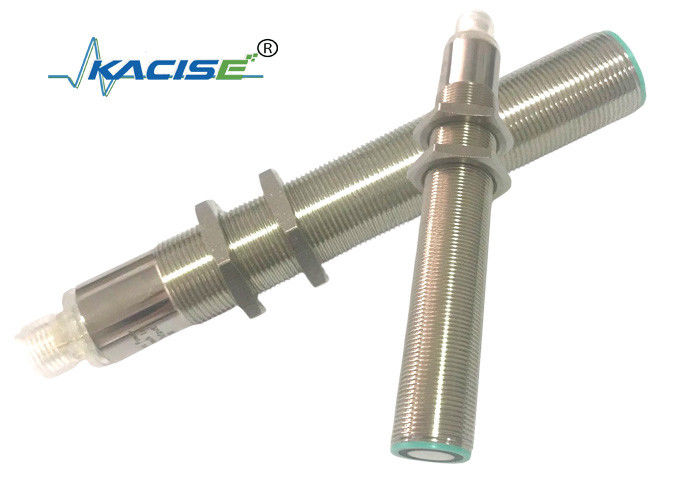

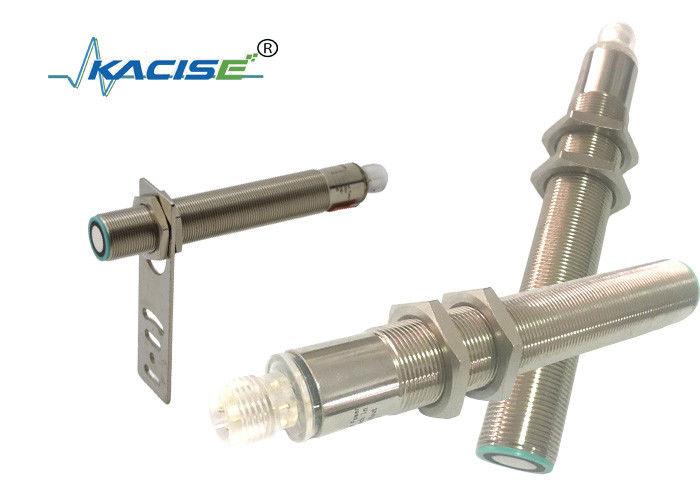

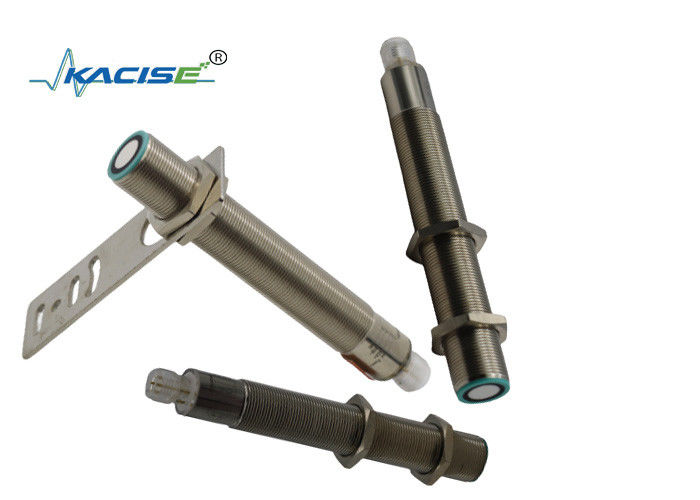

Name: Sensor de nível de ultra-som de saída RS485 com faixa de detecção de 50 mm-1000 mm e proteção IP67 para monitoramento de tanques de líquidos
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

Sensor de nível de ultra-som de saída RS485 com faixa de detecção de 50 mm-1000 mm e proteção IP67 para monitoramento de tanques de líquidos

Medidor nivelado fluido da fábrica química

Medidor RS485 nivelado líquido

Sensor nivelado do tanque 40KHZ líquido

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

M18 KUS1000

Contacte-nos

Solicite um orçamento

Sensor de nível de ultra-som de saída RS485 com faixa de detecção de 50 mm-1000 mm e proteção IP67 para monitoramento de tanques de líquidos

Detalhes do produto

Produto:

Sensor ultrassônico da distância

Faixa de detecção:

50mm ~ 1000mm

Frequência do transdutor:

40 KHz

Tensão operacional:

24Vcc

Tensão de funcionamento do limite:

3.6VDC~30VDC

Grau IP:

IP67

Saída:

RS232/RS485

Destacar:

Medidor nivelado fluido da fábrica química

Medidor RS485 nivelado líquido

Sensor nivelado do tanque 40KHZ líquido

Termos de pagamento e envio

Quantidade de ordem mínima

1 PCS

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T, Western Union, Moneygram

Habilidade da fonte

1000 peças/peças por semana negociáveis

PRODUTOS CONEXOS

316 Sensor de nível capacitivo de aço inoxidável com proteção IP67 e comunicação HART para ambientes adversos

Obtenha o melhor preço

Medidor de nível de radar de 80 GHz para tanques de alta temperatura e corrosivos com tecnologia FMCW

Obtenha o melhor preço

Sensor de nível de radar FM KLD806 80G com montagem de flange de frequência de 80 GHz e antena PTFE para silos de cimento

Obtenha o melhor preço

Medidor de nível de radar de frequência de 26 GHz com medição sem contacto e proteção IP67 para monitorização do nível do líquido

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Sinal de saída rs485, preço baixo, medidor ultrassônico de nível de líquido, sensor de nível de água do tanque ultrassônico

1. Parâmetro

Especificações gerais

Alcance de detecção	100...1000mm
Área inutilizável	0...100mm
Placa alvo padrão	100mm x 100mm
Frequência do transdutor	aprox.220 kHz
Atraso na resposta	aprox. 50ms

Indicadores/meios operacionais

LED azul	ligado
LED amarelo	indicação do estado de comutação piscando: objeto de função do programa detectado
LED vermelho	permanentemente vermelho: Erro Vermelho, piscando: função do programa, objeto não detectado

Especificações elétricas

Tensão operacional UB	15 ... 30 V CC, ondulação 10% SS
Corrente de alimentação sem carga I0	≤ 45 mA

Entrada

Tipo de entrada	1 entrada TEACH-IN
	faixa de operação A1: -UB ... +1 V, faixa de operação A2: +6 V ...+UB
	impedância de entrada: > 4,7 kΩ; Pulso do programa TEACH-IN: ≥ 1 s

Saída

Tipo de saída	1 saída de comutação E4, NPN NO/NC, programável
Corrente operacional nominal Ie	200 mA, protegido contra curto-circuito/sobrecarga
Configuração padrão	Ponto de comutação A1:70mm Ponto de comutação A2: 800mm
Queda de tensão	≤ 2,5 V
Precisão de repetição	≤1%
Frequência de comutação f	≤ 13Hz
Histerese de faixa H	2% da distância operacional definida
Influência da temperatura	±1,5% do valor total da escala

Condições ambientais

Temperatura ambiente	-25…70℃(248...343K)
Temperatura de armazenamento	-40…85°C(233...358K)

Especificações mecânicas

Conexão	Conector V1 (M12×1),4 pinos
Grau de proteção	IP67
Carcaça de Materiais	em latão, niquelado
Transdutor	mistura de resina epóxi/esfera de vidro oco; espuma de poliuretano, capa PBT

2. Dimensões

3. Interface eletrônica e definição de sinais

4. Descrição das funções do sensor

Ajuste o parâmetro

O sensor ultrassônico possui uma saída de comutação com dois pontos de comutação ensináveis. Estes são ajustados aplicando a tensão de alimentação - UB ou + UB à entrada TEACH-IN. A tensão de alimentação deve ser aplicada à entrada TEACH-IN por pelo menos 1 s. Os LEDs indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN. O ponto de comutação A1 é ensinado com - UB,A2 com +UB. Oito funções de saída diferentes podem ser definidas. Ponto de comutação, configuração de distância somente após ligar. O relógio interno pode garantir que não pode ser alterado após 5 minutos quando ligado. Caso queira alterar o ponto de comutação, o usuário só poderá definir a distância de solicitação após a reinicialização da energia.

Modo de janela TEACH-IN, função normalmente aberta
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
Modo de janela TEACH-IN, função normalmente fechada
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com - UB
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
Ponto de comutação TEACH-IN, função normalmente aberta
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
- Cubra o sensor com a mão ou remova todos os objetos
da faixa de detecção
-Ponto de comutação TEACH-IN A2 com + UB
Ponto de comutação TEACH-IN, função normalmente fechada
- Cubra o sensor com a mão ou remova todos
objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com - UB
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
TEAC-IN grande intervalo de histerese, modo normalmente aberto
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com + UB
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com - UB
TEAC-IN grande intervalo de histerese, modo normalmente fechado
- Defina o alvo para o ponto de comutação distante
- Ponto de comutação TEACH-IN A2 com + UB
- Defina o alvo para próximo do ponto de comutação
- Ponto de comutação TEACH-IN A1 com - UB
TEACH-IN detecção de presença de objetos modo normalmente aberto
- Cubra o sensor com a mão ou remova todos os objetos
alcance de detecção
- Ponto de comutação TEACH-IN A2 com - UB
- Cubra o sensor com a mão ou remova todos os objetos
alcance de detecção
- Ponto de comutação TEACH-IN A2 com + UB
TEACH-IN detecção de presença de objetos modo normalmente fechado
- Cubra o sensor com a mão ou remova todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com +UB
- Cubra o sensor com a mão ou remova todos os objetos do alcance de detecção
- Ponto de comutação TEACH-IN A2 com -UB
Configuração padrão do ponto de comutação
A1=alcance cego,A2=distância nominal

Telas LED
Exibições dependendo do modo de operação	LED vermelho	LED amarelo
Ponto de comutação TEACH-IN Objeto detectado Nenhum objeto detectado Objeto incerto (TEACH-IN inválido)	desligado pisca Sobre	pisca desligado desligado
Operação normal	desligado	Estado de comutação
Falta	sobre	Estado anterior

5. Condições de instalação

Se o sensor for instalado em uma temperatura ambiente abaixo de 0 ℃, ele deverá funcionar bem nas medidas de proteção. No caso de montagem direta do sensor em furo passante utilizando as porcas de aço, ele deverá ser fixado no meio da rosca da carcaça.
