Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | KLD801 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Aplicação: | líquido, líquido corrosivo fraco | Escala de medição: | 0-10m |
---|---|---|---|
conexão de processo: | rosca/flange | tamanho da antena: | antena de lente de 22mm |
Precisão: | ± 2mm | Categoria da proteção: | IP67 |
Grau à prova de explosão: | Exd IIC T6 Gb | Frequência: | 76-81GHz |
Fonte de alimentação: | sistema de dois fios/quatro fios/seis fios (DC24V/AC220V) | Saída de sinal: | 4~20mA/HART/RS485 Modbus |
Realçar: | O telecontrole elimina erros do sensor nivelado de água do radar,Medidor KLD801 nivelado fluido,Sensor nivelado de água do radar da linha |

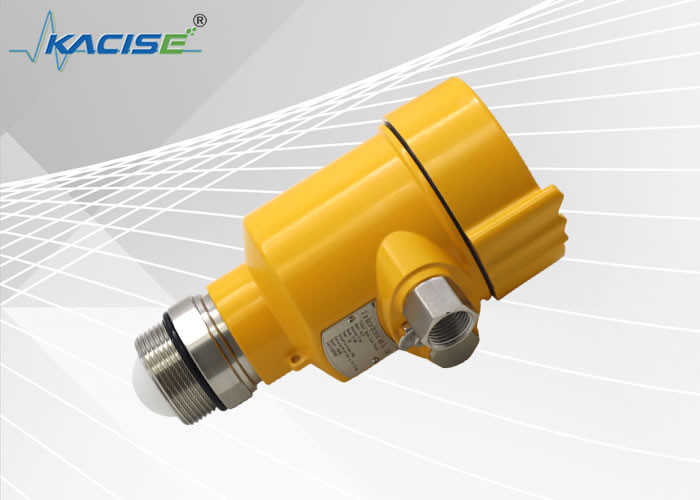

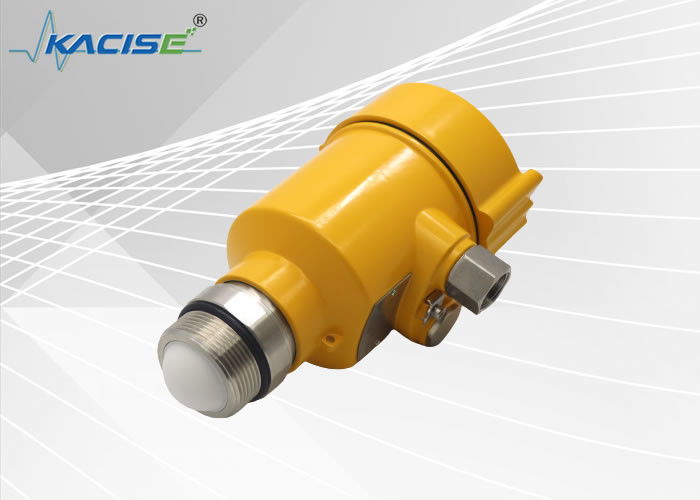

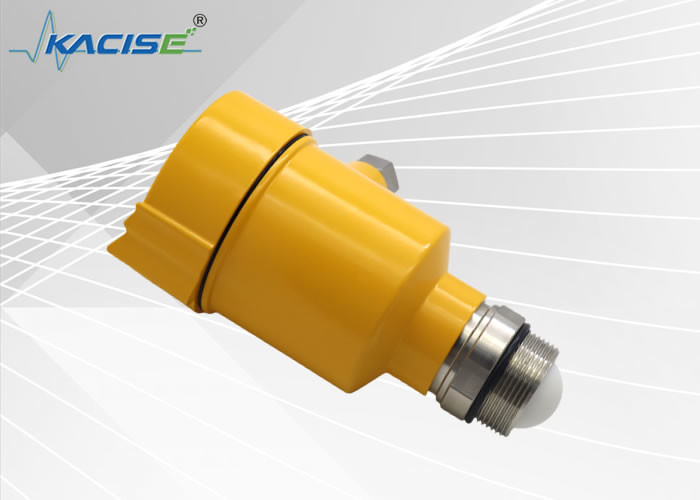

1. Vista geral do produto
Os produtos da série KLD80 são produtos modulados frequência do radar da onda contínua (FMCW) que operam-se em 76-81GHz, apoio de quatro fios e aplicações do dois-fio. Há uns modelos múltiplos, a escala máxima do produto pode alcançar 120m, e a área cega pode alcançar 8cm. Devido a seus frequência de funcionamento mais alta e comprimento de onda mais curto, é especialmente apropriado para aplicações de circuito integrado. O método de trabalho de transmitir e de receber ondas eletromagnéticas através de uma lente tem vantagens originais na poeira alta e nos ambientes ásperos da temperatura (+200°C). O instrumento fornece a flange ou a fixação rosqueada, que faz a instalação conveniente e fácil.
As vantagens principais do medidor nivelado do radar de FM da série KLD80 são como segue:
Uma comunicação e eliminação de erros
O instrumento pode ser eliminado erros com LDM no campo, e pode igualmente ser eliminado erros no lado do PC com o software informático opcional do anfitrião. A conexão entre o medidor e o PC é como segue:
para comunicar-se com:
1. USB ao cabo RS485 de série (sistema de quatro fios);
2. USB ao cabo de série de TTL (sistema do dois-fio);
3. USB ao Cervo-modem (sistema do dois-fio) para uma comunicação.
4. Com a eliminação de erros de Bluetooth do telefone celular, a eliminação de erros no local é mais segura e mais conveniente.
5. 4G rede, eliminação de erros remota através do módulo remoto.
introdução 2.Product
Modelo KLD801 Líquido da aplicação, líquido corrosivo fraco Escala de medição 0-10m Linha/flange da conexão do processo Antena de lente do tamanho 22mm da antena ± 2mm da precisão Categoria IP67 da proteção Categoria à prova de explosões Exd IIC T6 Gb Frequência 76-81GHz Fio da fonte de alimentação dois/sistemas de quatro fios/seis do fio (DC24V/AC220V) Saída 4~20mA/HART/RS485 Modbus do sinal Indique/programador de programação com eliminação de erros da rede remota de Bluetooth/5G |
especificações 3.Technical
Frequência da transmissão | 76GHz~81GHz |
Escala de medição | 0~120m (líquido) |
Precisão da medida | ±2mm |
Ângulo de feixe | 3°/6° |
Escala de Constant Used dielétrico | ≥2 |
Escala da fonte de alimentação |
DC24V/AC220V sistema do 2-fio system/4-wire system/6-wire |
Modo de uma comunicação |
Ônibus de MODBUS CERVO |
Saída do sinal |
4~20mA+RS485 4~20mA |
Saída da falha | 3.8mA, 4mA, 20mA, 21mA, posse |
Operação de campo/programação |
128 botões da matriz de ponto display/4 do × 64 pode ser equipado com o anfitrião ajustar o software |
Temperatura/umidade industriais |
T0: - 40~85℃/≤95%RH; T1: - 40~200℃; T2: - 40~500℃; T3: - 40~1000℃ |
Shell Material | Alumínio moldado, de aço inoxidável |
Tipo da antena | Antena de lente |
Pressão do processo | -0.1~2.5MPa |
Entrada do cabo | M20 * 1,5 ou 1/2NPT |
Cabo recomendado | ² de AWG18 ou de 0.75mm |
Grau de proteção | IP67 |
Categoria à prova de explosões | Exd IIC T6 Gb |
Método da instalação | Linha ou flange |
Peso de peso líquido/efetivação | Configuração aleatória |
Tamanho da caixa de embalagem | Configuração aleatória |
Frequência da transmissão | 76GHz~81GHz |
dimensões 4.Structural
Diagrama esquemático do tamanho da estrutura da conexão do processo da linha de tubulação na temperatura ambiente

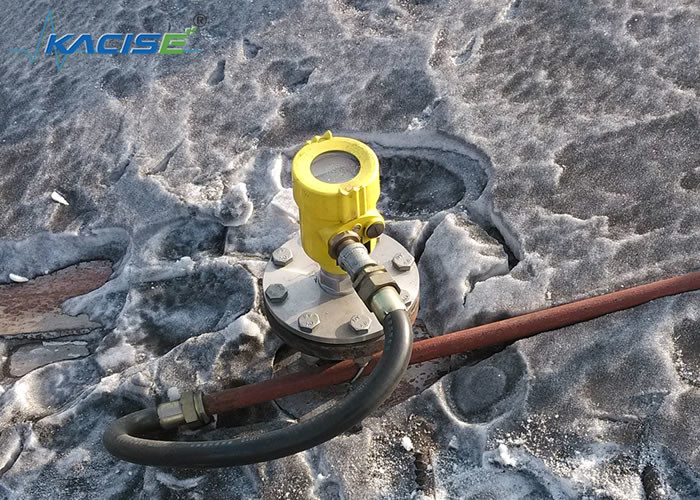

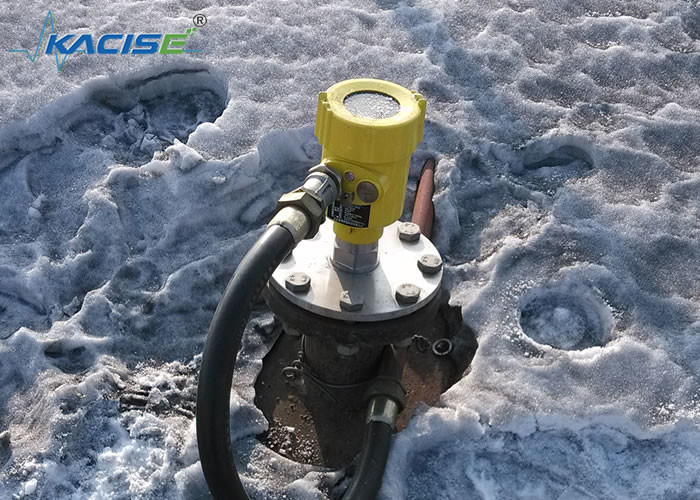

5. A instalação
Dois pontos para a instalação:
(1) alinham o nível do material de alvo para assegurar-se de que seja perpendicular ao plano nivelado material;
(2) evitam ecos falsos. Veja os seguintes pontos para condições de trabalho típicas.
●Assegure-se de que não haja nenhum objeto de interferência, tal como escadas e etapas, dentro da escala do feixe.
Diagrama esquemático de figura 5 – 1 da posição de instalação do instrumento
●A instalação do instrumento assegurar-se-á de que o feixe da antena evite a entrada da alimentação, segundo as indicações de figura 5-2.
Feixe da antena de figura 5 – 2 que evita a entrada da alimentação
●O instrumento será instalado pelo menos 20cm longe da parede da embarcação, se não é provável produzir leituras erradas, segundo as indicações de figura 5-3.
Observações: O carretel líquido da instalação da medida deve ser perpendicular à terra.
Figura 5 – 3 a instalação pelo menos 20cm longe da parede da embarcação
●O recipiente contínuo do cone assegurar-se-á de que o feixe esteja dirigido na parte inferior do tanque tanto quanto possível, se não os resultados da medida na parte inferior do tanque podem ser imprecisos, segundo as indicações de figura 5-4.
Figura 5 – 4 o tanque cônico assegurar-se-ão de que o feixe esteja dirigido na parte inferior do tanque na medida do possível.
6. Diagrama de fiação do produto
6,1 diagrama de fiação de únicos produtos de quatro fios da fonte de alimentação do cerco 24VDC da câmara
Fig. diagrama de fiação de 6-1 de produtos de quatro fios
Na aplicação de sistema de quatro fios, a saída 4-20mA análoga é dois terminais separados exceto o terminal da fonte de alimentação 24V. Ao mesmo tempo, o sistema de quatro fios igualmente fornece 485 terminais de saída, que é conveniente para a conexão e a eliminação de erros com PC ou o local que exige a relação 485.
6,2 diagrama de fiação do único produto do dois-fio da fonte de alimentação do cerco 24VDC da câmara
Diagrama de fiação Fig.6-1 de produtos do dois-fio
Na aplicação de sistema do dois-fio, além do que o terminal tradicional da fonte de alimentação (saída 4-20mA), o instrumento igualmente tem um terminal de comunicação de série, que seja conveniente de conectar com o equipamento atual do grosso da população IOT ou o equipamento de transmissão transparente para o controlo a distância e a eliminação de erros.
Modelo Selection Table
medidor nivelado do radar de 80GHz FM
Modelo | Modelo KLD801 |
Licença |
P corrente (não à prova de explosões) Mim intrinsecamente seguro (Exia IIC T6 GA) Tipo à prova de chama de D (Exd IIC T6 Gb) |
Conexão do processo |
Linhas do ½ de G 1 Uma flange DN50/304 Flange DN80/304 de B Flange DN100/304 de C Flange DN125/304 de D Flange DN150/304 de E Personalização especial de Y |
Tipo/material da antena |
Antena de lente de P 22mm Personalização especial de Y |
Temperatura do processo |
Padrão de V (- 40~120℃) Personalização especial de Y |
Unidade eletrônica |
2 (4-20) fio da C.C. dois de mA/24V fio da C.C. HART Two de 3 (4-20) mA/24V C.C. de 4 (4-20) mA/220V de quatro fios C.C. de 5 RS485/Modbus/24V de quatro fios 6 (4-20) saída dupla do fio da C.C. seis de mA/RS485 /24V |
Cerco/grau de proteção |
L única cavidade de Aluminium/IP67 Cavidade do dobro de B Aluminium/IP67 Cavidade 304/IP68 de aço inoxidável de J única |
Linha entrante do cabo |
M M20*1.5 ½ NPT DE N |
