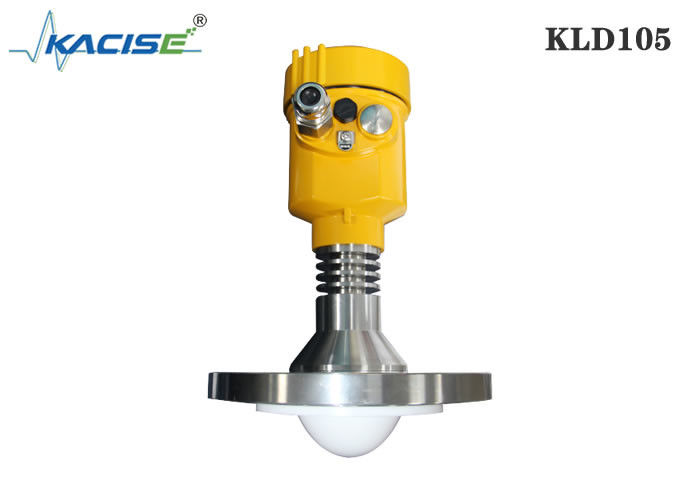

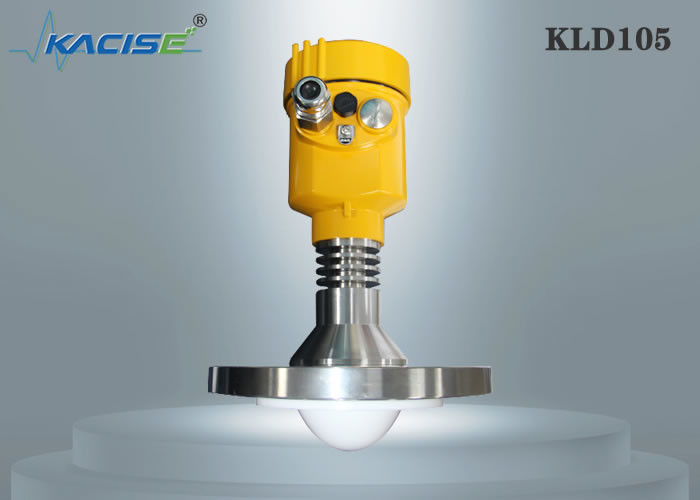

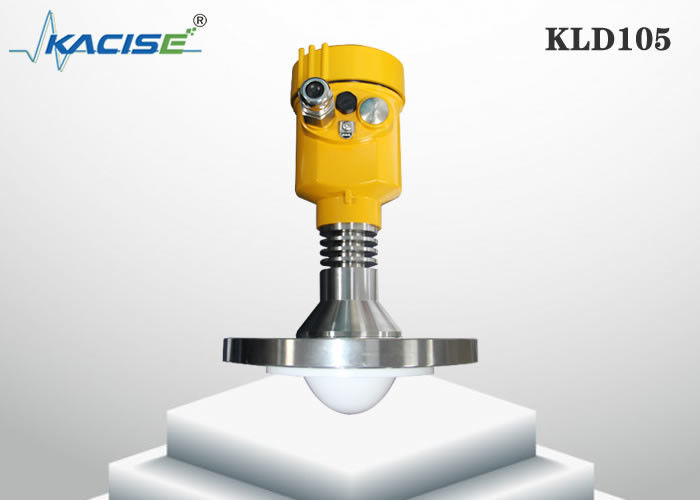

Medidor de nível de radar FM 80G com proteção IP67 3° ângulo de lançamento e antena PTFE para medição de líquidos

O princípio geral do medidor de nível do radar de ondas contínuas FM é que o radar emite ondas eletromagnéticas no topo do tanque,e as ondas eletromagnéticas são recebidas pelo radar depois de serem refletidas pelo meioA diferença de frequência δf entre o sinal recebido e o sinal transmitido é proporcional à distância R da superfície do meio:R=C (velocidade) *δf (diferença de frequência) /2/K (inclinação de modulação de frequência)Como a velocidade da luz C e a inclinação de modulação de frequência K são conhecidas,A diferença de frequência δf pode ser estimada para obter a distância R da posição de instalação do radar até à superfície do material., e, em seguida, através da altura total conhecida do tanque, subtrair a distância espacial do radar à superfície do material (referida como altura vazia) para obter a altura do nível do material.

1. Radar de ondas milimétricas, com uma precisão de medição de até ± 1 mm e uma área cega mínima de 0,1 m.
2. O tamanho menor da antena satisfaz a medição de mais condições de trabalho.
3. Uma variedade de antenas de lentes, menor ângulo de lançamento, energia mais concentrada, sinal de eco mais forte, nas mesmas condições industriais e de mineração,em comparação com outros produtos de radar têm maior fiabilidade.
4. Com uma maior penetrabilidade, pode ser utilizado normalmente mesmo se houver adesão e condensação.
5. A gama de sinais dinâmicos é maior e a medição de um meio de baixa constante dielétrica é mais estável.
6. Uma variedade de modos de medição, o tempo de reação do radar no modo de medição rápida é inferior a 1S.
