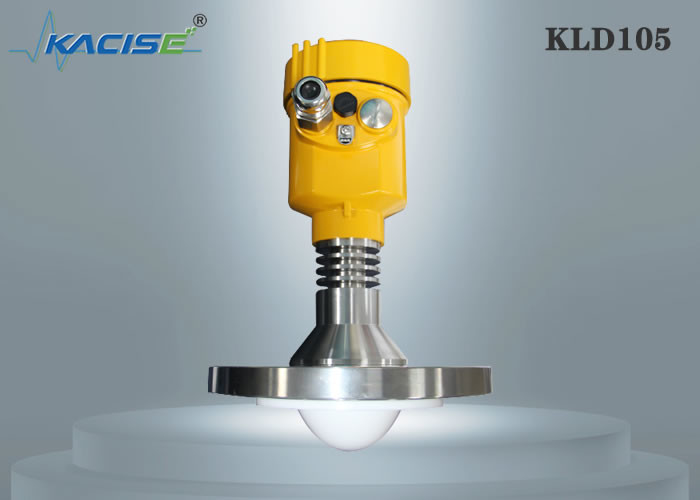

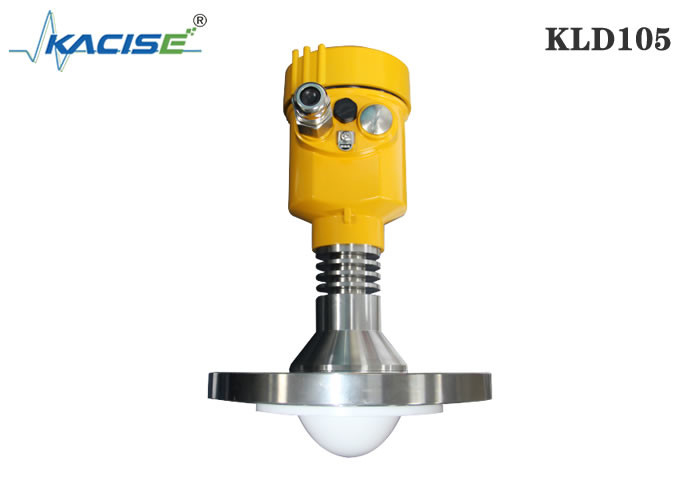

Calibre nivelado nivelado de água do medidor do tanque ultrassônico do radar KLD105

medidor nivelado do radar de 80G FM

Princípio:
O princípio geral do calibre nivelado de radar de onda contínua de FM é que o radar se emite ondas eletromagnéticas na parte superior do tanque, e as ondas eletromagnéticas são recebidas pelo radar após ser refletido pelo meio. O δf da diferença da frequência entre o sinal recebido e o sinal transmitido é proporcional à distância R da superfície do meio: R=C (velocidade) *δf () da diferença da frequência/2/K (inclinação da modulação de frequência). Porque a velocidade da luz C e a inclinação K da modulação de frequência são sabidas, o δf da diferença da frequência pode ser calculado para obter a distância R da posição de instalação do radar à superfície material, e então com a altura total conhecida do tanque, subtrai a distância espacial do radar à superfície material (referida como a altura vazia) para obter a altura do nível material.

Característica:
1. radar da Milímetro-onda, com uma precisão da medida até de ±1mm, e uma área cega mínima de 0.1m.
2. O tamanho menor da antena satisfaz a medida de condições de trabalho.
3. uma variedade de antenas de lente, ângulo de lançamento menor, energia mais concentrada, um sinal mais forte do eco, sob as mesmas circunstâncias industriais e de mineração, comparadas a outros produtos do radar têm uma confiança mais alta.
4. Com penetração mais forte, pode ser usado normalmente mesmo se há uma adesão e uma condensação.
5. A escala dinâmica do sinal é maior, e a medida do baixo meio constante dielétrico é mais estável.
6. uma variedade de modos da medida, o tempo de reação do radar no modo rápido da medida são menos do que 1S.

Parâmetro técnico

Tamanho do produto (unidade: milímetro)

Aplicação do campo
