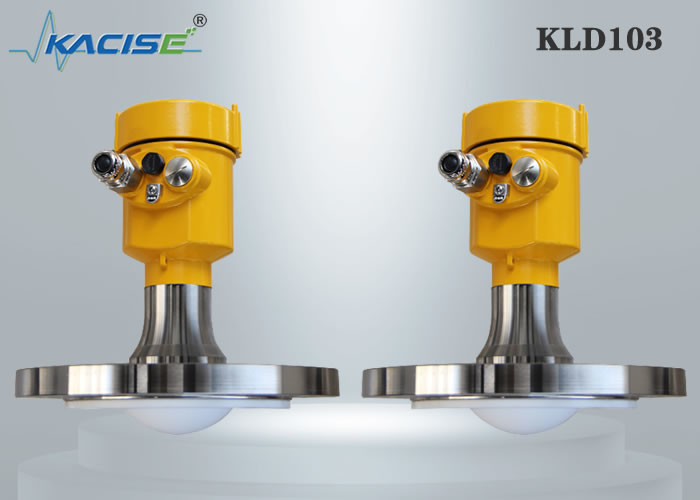

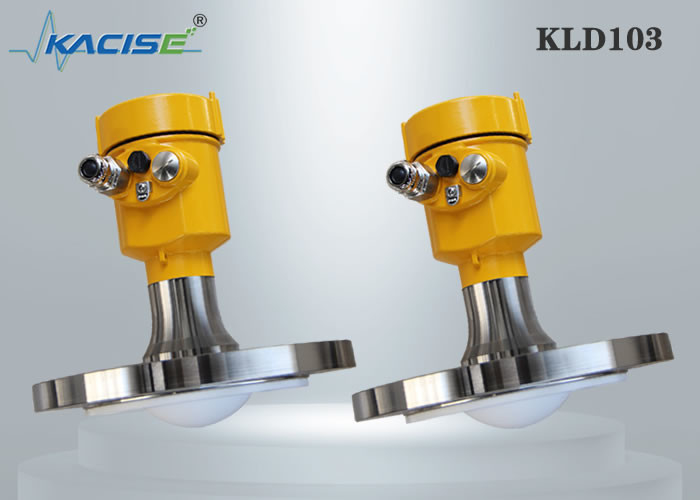

Transmissor nivelado fluido do nível de água do radar do medidor da elevada precisão KLD103

medidor nivelado do radar de 80G FM

Princípio de medição
Um sinal de radar é emitido através de uma antena, refletida da superfície do produto e recebeu após um momento T. O princípio do radar usado é FMCW (onda contínua modulada frequência).
O FMCW-radar transmite um sinal de alta frequência cuja a frequência aumente linearmente durante a fase da medida (chamou a varredura de frequência). O sinal é emitido, refletido na superfície de medição e recebeu com um tempo de atraso, tempo de atraso do T., t=2d/c, onde d está a uma distância à superfície do produto e c está a uma velocidade da luz no gás acima do produto.
Para um tratamento dos sinais mais adicional a diferença Δf é calculada da frequência transmitida real e da frequência recebida. A diferença é diretamente proporcional à distância.
Uma grande diferença da frequência corresponde a uma grande distância e vice-versa. A diferença Δf da frequência é transformada através de Fourier Transform rápido (FFT) em um espectro da frequência e a distância é calculada então do espectro. Os resultados nivelados da diferença entre a altura do tanque e a distância medida.

1. Transmissor
2. Misturador
3. Antena
4. Distância à superfície do produto, onde a mudança na frequência é proporcional se afastar
5. Tempo de atraso diferencial, Δt
6. Frequência diferencial, Δf
7. Frequência transmitida
8. Frequência recebida
9. Frequência
10. Tempo

As vantagens principais do medidor nivelado do radar de FM da série KLD103 são como segue:

• Baseado na microplaqueta auto-em desenvolvimento da radiofrequência da milímetro-onda do CMOS, realiza uma estrutura mais compacta da radiofrequência, uma relação de relação sinal-ruído mais alta, e uma zona morta menor.
• A largura de banda 5GHz de funcionamento permite o produto de ter uma definição da medida e uma precisão mais altas da medida.
• O ângulo de feixe o mais estreito da antena 3°, a interferência no ambiente da instalação tem menos impacto no instrumento, e a instalação é mais conveniente.
• Comprimentos de onda mais curtos e melhores propriedades da reflexão em superfícies contínuas.
• Eliminação de erros remota do apoio e elevação remota, para reduzir o tempo de espera e para melhorar a eficiência do trabalho.
• Eliminação de erros de Bluetooth do telefone celular do apoio, conveniente para o trabalho de manutenção no local dos pessoais.

Parâmetro técnico

Tamanho do produto (unidade: milímetro)

Aplicação do campo
