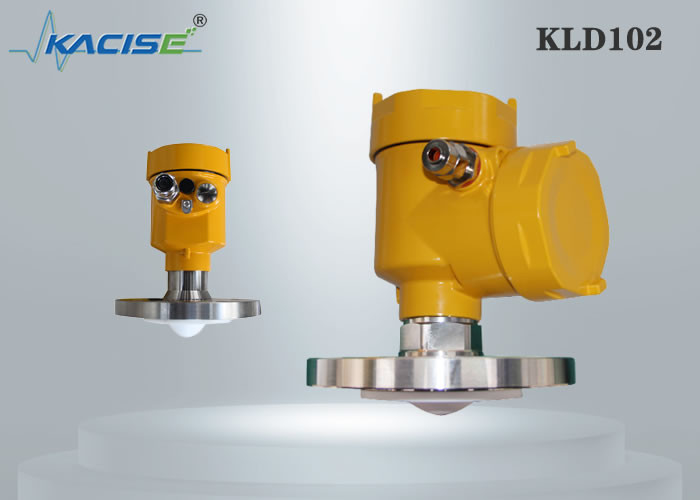

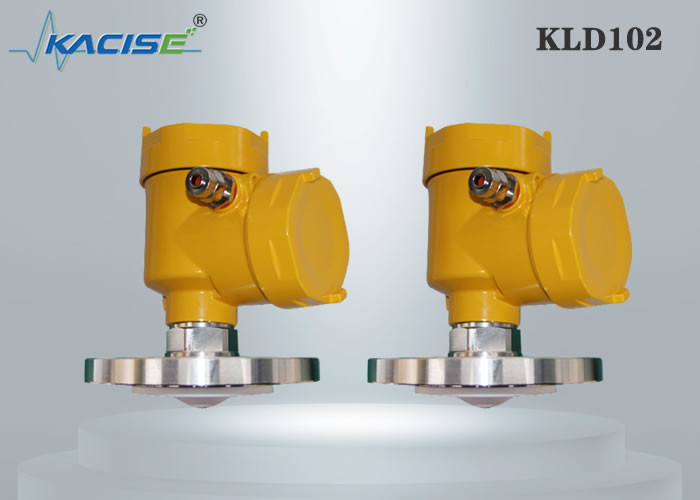

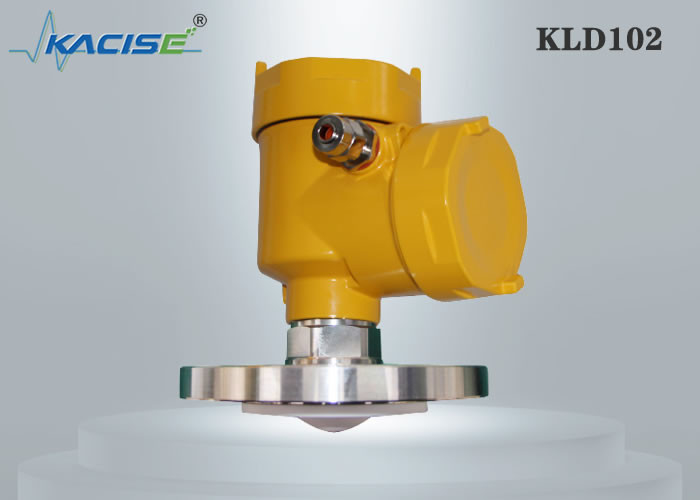

KLD102 Radar-nívelímetro e radar-nívelímetro de água para medição do nível do líquido ou da distância com nível de proteção IP67

80G FM Radar Level Meter

Princípio:
O princípio geral do medidor de nível do radar de ondas contínuas FM é que o radar emite ondas eletromagnéticas no topo do tanque,e as ondas eletromagnéticas são recebidas pelo radar depois de serem refletidas pelo meioA diferença de frequência δf entre o sinal recebido e o sinal transmitido é proporcional à distância R da superfície do meio:R=C (velocidade) *δf (diferença de frequência) /2/K (inclinação de modulação de frequência)Como a velocidade da luz C e a inclinação de modulação de frequência K são conhecidas,A diferença de frequência δf pode ser estimada para obter a distância R da posição de instalação do radar até à superfície do material., e, em seguida, através da altura total conhecida do reservatório, subtrair a distância espacial do radar à superfície do material (referida como altura vazia) para obter a altura do nível do material.

Características:
1Radar de ondas milimétricas, com uma precisão de medição de até ± 1 mm e uma área cega mínima de 0,1 m.
2O menor tamanho da antena satisfaz a medição de mais condições de trabalho.
3Uma variedade de antenas de lentes, menor ângulo de lançamento, energia mais concentrada, sinal de eco mais forte, nas mesmas condições industriais e de mineração,em comparação com outros produtos de radar têm maior fiabilidade.
4Com maior penetrabilidade, pode ser utilizado normalmente mesmo em caso de adesão e condensação.
5O intervalo de sinal dinâmico é maior e a medição de um meio de baixa constante dielétrica é mais estável.
6. Uma variedade de modos de medição, o tempo de reação do radar no modo de medição rápida é inferior a 1S.

Parâmetro técnico

Comunicação e depuração
O instrumento pode ser depurado através de LDM no campo, e também pode ser depurado no lado do PC com o software de computador hospedeiro opcional.
para comunicar com:
1. USB para cabo serial RS485 (sistema de quatro fios);
2. Cabo serial USB para TTL (sistema de dois fios);
3. USB para modem Hart (sistema de dois fios) para comunicação.
4Através do depurador Bluetooth do telemóvel, o depurador no local é mais seguro e conveniente.
5Rede 4G, depuração remota através do módulo remoto.

Tamanho do produto (unidade: mm)

Aplicação em campo
