| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | KDI |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| PARÂMETROS: | Veja a tabela a seguir | ||
|---|---|---|---|
| Realçar: | Controlador 20mA da indicação digital,Controlador da indicação digital de KDI,regulador de nível fluido de 30mm Digitas |
||

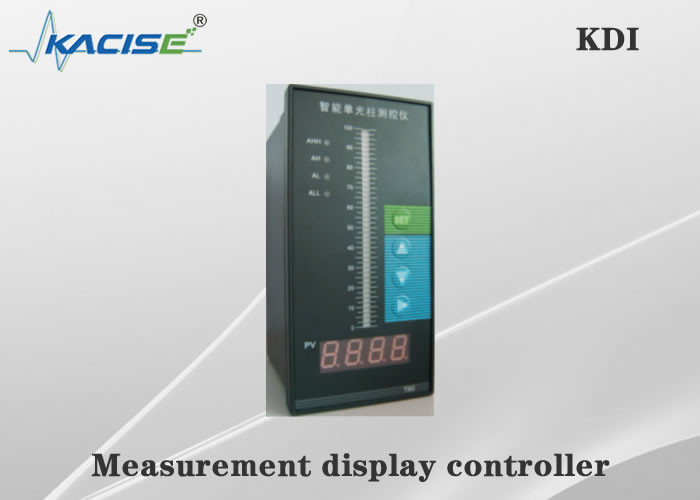

Controlador da indicação digital da série de KDI
Introdução
O controlador de exposição da série de KDI é apropriado para a medida e o controle de vários temperaturas, pressões, níveis de líquido, comprimentos, etc. Digitas que processam usando um microprocessador permite a correção linear altamente exata de vários sinais não-lineares.
O controlador de exposição da coluna da luz da série de KDI para integrar a exposição digital da medida e a exposição análoga da medida. Adota a exposição de diodo emissor de luz digital para indicar e controlar exatamente valores da medida do tempo real. Ao mesmo tempo, adota a linha exposição da elevada precisão 40 da coluna da luz para indicar o tempo real mediu valores claramente e intuitivamente. É conveniente e intuitiva comparar com outros parâmetros da medida.
O controlador de exposição da série de KDI abre a relação do ajuste dos parâmetros internos do instrumento (que inclui o tipo da entrada, o modo do cálculo, os parâmetros de saída, os parâmetros de comunicação, etc.) ao usuário.
O controlador de exposição da série de KDI pode comutar entre a entrada de números de índice múltiplos. Com tecnologia ligação em ponte-livre avançada, não há nenhuma necessidade de mudar ligações em ponte ou interruptores ao mudar o número de índice da entrada. O processo inteiro da alteração do instrumento não precisa de ser posto fora. Apenas ajuste o número de índice do medidor e os parâmetros relacionados, e o número de índice da entrada pode ser mudado em linha.
O controlador de exposição da série de KDI suporta uma comunicação da multi-máquina, com uma variedade de funções de série padrão de uma comunicação em dois sentidos, pode escolher uma variedade de opções de uma comunicação (tais como RS-232C, RS-485, RS-422, etc.), taxa de transmissão 300 de uma comunicação ~ 9600bps os parâmetros internos do instrumento são ajustados livremente. Pode comunicar-se com os vários dispositivos com entrada de série e a saída (tal como o computador, o controlador programável, o PLC, etc.) para formar um sistema de gestão inteligente. É equipado com série de coletores de dados e todo o software industrial chinês da configuração de controle baseado na plataforma de WINDOWS'9 X, que pode convenientemente realizar a gestão de rede de instrumentos e de computadores de anfitrião múltiplos.
Características
· Novo conceito do auto-ajustamento digital do computador
· Exposição clara e clara da medida
· Uma comunicação da rede da multi-máquina do apoio, protocolo de comunicação pode livremente ser ajustada
· Relação definida pelo utilizador completamente aberta original
· Ajuste o fechamento permanente da senha da retenção e do parâmetro do sem energia do parâmetro
· Compensação inteiramente digital da junção fria
· tamanho externo da estrutura do Multi-tamanho
· Modo de comutação da fonte de alimentação da C.A. e da C.C.
Parâmetros
Harmonização com o sensor de temperatura de índice padrão:
| Sinal entrado |
Índice Não. |
Definição | Sensor | Escala |
| B | 1 |
Platina30- ródiodaplatina6
|
400~1800℃ | |
| S | 1 | Platina10-platina | 0~1600℃ | |
| K | 1 | Silicone do cromo-níquel do níquel | 0~1300℃ | |
| E | 1 |
Cromo-constantan do níquel
|
0~1000℃ | |
| J | 1 |
Ferro-constantan
|
0~1200℃ | |
| T | 0,1 |
Cobre-constantan
|
-199.9~3200℃ | |
| Wre | 1 |
Tungstênio3-tungstênio25
|
0~2300℃ | |
| Pt100 | 1 | Resistência térmica R0da platina = 100Ω | -199~650℃ | |
| Pt100 | 0,1 | Resistência térmica R0da platina=100Ω | -199.9~320.0℃ | |
| Cu50 | 0,1 | Resistência térmica de cobre R0=50Ω | -50.0~150.0℃ |
Com o transmissor padrão do sinal:
| Sinal entrado |
Sinal padrão Escala |
Resistência entrada | Transmissor de harmonização | Escala de medição |
|
vário sinal do milivolt 0~10mA 4~20mA 0~5V 1~5V 30~350Ω |
≥10MΩ ≤250Ω ≤250Ω ≥250KΩ ≥250KΩ |
transmissor do salão compatível com tipo instrumento de DDZ-II compatível com tipo instrumento de DDZ-III compatível com tipo instrumento de DDZ-II compatível com tipo instrumento de DDZ-III compatível com os resistores remotos da pressão |
ajuste de acordo com necessidades de usuário.
escala: -1999~9999 |
Parâmetros técnicos principais
| Sinal entrado | Analógico |
Resistência: resistência térmica padrão (resistência de pressão remota tal como Pt100, Cu50)
Pares galvânicos: pares termoelétricos padrão (B, S, K, E, J, T, WRe, etc.)
Atual: 0~10mA, 4~20mA, 0~20mA, etc. (impedância entrada ≤250Ω) |
| Escala de medição | -1999~9999 | |
| Precisão | 0,2% FS ±1 ou 0,5% FS ±1 | |
| Definição | 1, 0,1, 0,01 ou 0,001 | |
| Compensação de temperatura | 0~50 | |
| Método da exposição |
-19999~9999 exposição do valor medido -19999~9999 exposição do valor ajustado exposição da coluna da luz do valor medido de 0~100% Exposição de estado de funcionamento do diodo emissor de luz |
|
| Precisão clara da coluna | A precisão clara da exposição da coluna é 1% | |
| Método de controle | Posição DE LIGAR/DESLIGAR com folga | |
| Sinal de saída |
Analógico saída
|
C.C. 0-5V (capacidade de carga ≤250Ω) C.C. 1~5V (capacidade de carga ≤250Ω) C.C. 0~10mA (capacidade de carga ≤750Ω) C.C. 4~20mA (capacidade de carga ≤500Ω) |
|
Interruptor saída
|
Saída do controle do relé - relé DE LIGAR/DESLIGAR com folga Capacidade de contato: AC220V/3A; DC24V/6A (carga resistive)
O saída-SCR verificável do silicone (pulso verificável do zero-cruzamento), pode provocar o silicone verificável: 400V/100A
Saída do relé de circuito integrado - saída de SSR (sinal de controle do relé de circuito integrado), 6 ~ 24/30mA (a tensão não pode ser ajustada) |
|
|
Uma comunicação saída
|
Modo da relação - relação de comunicação em dois sentidos de série padrão: RS-485, RS-232C, RS-422, etc. | |
| Saída da alimentação | DC24V, capacidade de carga ≤30mA | |
| método de controle |
Controle de limite 1~4 opcional, indicação do diodo emissor de luz. O modo de controle é o relé DE LIGAR/DESLIGAR com folga (o usuário pode a ajustar livremente)
|
|
| precisão de controle | ±1 | |
| Modo do alarme | Você pode selecionar o alarme de 1~4 limites, indicação do diodo emissor de luz. O modo de controle é o relé DE LIGAR/DESLIGAR com folga (o usuário pode a ajustar livremente) | |
| Precisão do alarme | ±1 | |
| Compensação de temperatura | compensação automática da temperatura 0~5 0°C digital | |
| Ajuste do parâmetro |
• Tipo ajuste digital do toque do painel da chave da imprensa • O valor de ajuste do parâmetro for permanentemente posse quando sem energia • Fechamento da senha do valor de ajuste do parâmetro |
|
| Método da proteção |
• Alarme entrado da desconexão do laço (quando par termoelétrico ou entrada da resistência), saída do relé, indicação do diodo emissor de luz • Sobre entrado/sob o alarme da escala • Poder sob a restauração automática da tensão •Trabalhe a restauração anormalmente automática (o cão de guarda) |
|
| Uma comunicação em linha | O protocolo de comunicação é um sistema do dois-fio, um sistema do três-fio ou um sistema de quatro fios (por exemplo RS485, RS232C, RS422, etc.) pode igualmente especialmente ser pedido pelo usuário. A taxa de transmissão de 300 a 9 6 0 0 b p s pode ser ajustada livremente pelos parâmetros internos do instrumento. A relação e a unidade principal são separadas pela fotoeletricidade, e a distância de uma comunicação pode alcançar 1,2 quilômetros. O sistema adota o modo de uma comunicação do mestre-escravo. O laço de controle inteiro precisa somente um (três, quatro) cabo do núcleo dois, que pode realizar uma comunicação com o computador de anfitrião. O computador superior pode chamar o número de dispositivo ajustado pelo usuário, e chama a cena de cada instrumento a qualquer hora. Os dados, e podem ser usados para ajustar parâmetros internos do instrumento. Equipado com o coletor de dados e o software de controle industrial, pode realizar uma comunicação em linha entre instrumentos múltiplos e uns ou vários microcomputadores. | |
| Ambiente do uso |
• Temperatura ambiental 0~5 0°C • ≤ 85 R H da humidade relativa • Evite gás corrosivos fortes |
|
| Fonte de alimentação |
Tipo normal: • A.A. 220 V + 10 - 1 5% (50 fonte de energia linear do ± 2Hz do hertz) Tipo especial: • A.A. 90 ~ 260 v - poder do interruptor • D C 24 V ±2 V - fonte de alimentação do interruptor-fora |
|
| Consumo de potência |
• ≤5 W (fonte de alimentação linear da A.A. 220 V) • ≤4 W (fonte de alimentação do interruptor da A.A. 90 V~265 V) • ≤4 W (fonte de alimentação de D C 4 V) |
|
| Peso | 420g (fonte de alimentação linear de AC220V) | |
Dimensões
Tamanho da abertura do seletor (no milímetro)
- Série C80.T880 (tipo horizontal)
- Série C40 (tipo horizontal)
- Série C70 (tipo horizontal)
- Série C10 (tipo horizontal)
- Série S80.ST80 (vertical)
- Série S40 (vertical)
- Série C90
Informação pedindo
| Modelo | Código | Descrição | |||||||||
| MIÚDO | |||||||||||
| Característica da aparência |
C S |
Instrumento horizontal da exposição (nota 1) Instrumento vertical da exposição (nota 1) |
|||||||||
| Dimensões |
1 4 7 8 9 |
48 X48mm 96 x 48mm 48 X96mm (horizontais) (vertical) 72 x 72mm 160 x 80mm 80 X160mm (horizontais) ((vertical) 96 x 96mm |
|||||||||
| Controle |
01 03 04 |
Exposição da medida Controle de limite dobro Quatro controles de limite ou saídas do alarme de quatro limites (nota 2) |
|||||||||
| método de uma comunicação | Veja de uma “o método comunicação” | ||||||||||
| Saída | Veja do “o método da saída instrumento” | ||||||||||
| Entrada | Veja “o tipo entrado código da seleção” | ||||||||||
| Primeiro método do alarme |
N H L |
Nenhum alarme (pode ser omitido) Controle de limite superior/alarme (quatro controles de limite/notas 2 do alarme 2H) Controle de mais baixo limite/alarme (quatro controles de limite/notas 2 do alarme 2L) |
|||||||||
| Segundo método do alarme |
N H L |
Nenhum alarme (pode ser omitido) Controle de limite superior/alarme (quatro controles de limite/notas 2 do alarme 2H) Controle de mais baixo limite/alarme (quatro controles de limite/notas 2 do alarme 2L) |
|||||||||
| Saída da alimentação | P | Saída da alimentação de DC24V | |||||||||
| Fonte de alimentação |
W T |
Fonte de alimentação de DC24V AC90 ~ fonte de alimentação 265V (fonte de alimentação de comutação) Fonte de alimentação de AC220V (a fonte de alimentação linear pode ser omitida) |
|||||||||
