Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | KLD801 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Caixa |
Tempo de entrega: | 5-8 dias do trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Meio: | líquido, não corrosivo | Escala de medição: | 0.05m~10/20/30/60/100m |
---|---|---|---|
Conexão do processo: | G1 ½ A/1 linha do NPT do ½ | Temperatura do processo: | -40~80℃ |
Pressão do processo: | -0.1~0.3 MPa | Tamanho da antena: | antena de lente de 32mm |
Material da antena: | PTFE | Precisão: | ±1mm |
Classe da proteção: | IP67 | Frequência de centro: | 80GHz |
Ângulo de lançamento: | 3° | Fonte de alimentação: | DC24V/DC12~24V /AC220V |
Embalagem: | de alumínio/plástico/de aço inoxidável | Saída do sinal: | 4… 20mA/HART protocol/RS485 Modbus |
Realçar: | Sensor nivelado do radar duplo da saída RS485,Sensor nivelado líquido do radar contínuo,sensor nivelado de água 20mA |

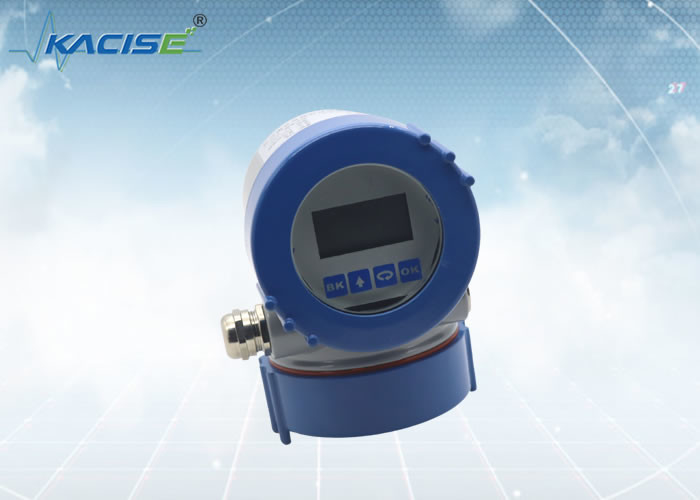

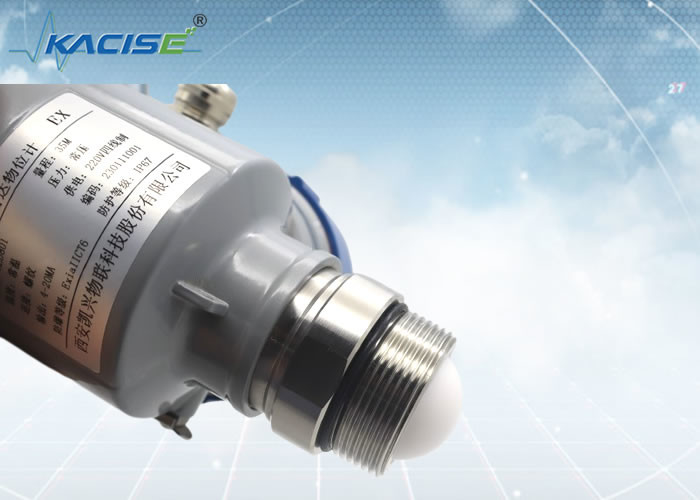

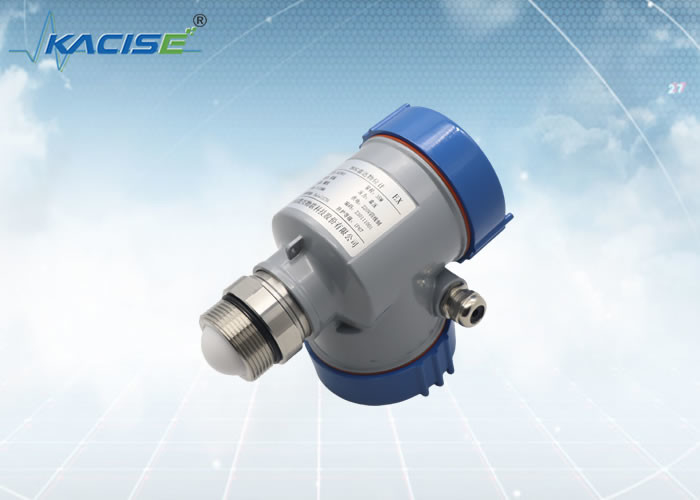

Sensor nivelado do radar de KLD801 80G FM
Introdução
Sensor nivelado do radar para medir na frequência 80GHz. Os feixes do radar têm capacidades de focalização originais. Comparado com o radar 26G ou 6G, tem as características de uma frequência mais alta, de um comprimento de onda mais curto, do ângulo de feixe menor e da energia mais concentrada. Mesmo nas embarcações com partes incorporados tais como serpentinas de aquecimento ou dispositivos da agitação, o sensor fornece resultados seguros da medida, e os depósitos nas paredes internas da embarcação não afetam os resultados precisos da medida.
O calibre nivelado do radar de KLD801 80G adota a tecnologia modulada frequência da onda contínua (FMCW). A antena transmite um sinal de radar frequência-modulado alto-tonificado, que aumente linearmente na frequência. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. No mesmo momento, a diferença da frequência entre a frequência transmitida do sinal e a frequência recebida do sinal é proporcional à distância medida. O sinal de diferença recolhido da frequência é sujeitado a Fourier rápido transformar (FFT) para obter o espectro do eco refletido, e a distância ao alvo lunar a ser medido é calculada com base nesta.
Característica
Comparado com o radar 26G ou 6G, o radar 80G tem as características de uma frequência mais alta, de um comprimento de onda mais curto, do ângulo de feixe menor e da energia mais concentrada. Acoplado com a aplicação da tecnologia de FMCW, tem as seguintes características:
KLD801
|
Meio: líquido, não corrosivo Escala de medição: 0.05m~10/20/30/60/100m Conexão do processo: G1 ½ A/1 linha do NPT do ½ Temperatura do processo: -40~80℃ Pressão do processo: -0.1~0.3 MPa Tamanho da antena: antena de lente de 32mm Material da antena: PTFE Precisão: ±1mm Classe da proteção: IP67 Frequência de centro: 80GHz Ângulo de lançamento: 3° Fonte de alimentação: Dois-fio /DC24V System/DC12~24V de quatro fios System/AC220V de quatro fios Embalagem: de alumínio/plástico/de aço inoxidável Saída do sinal: protocolo de /4...20mA/HART do dois-fio Sistema de quatro fios: 4… 20mA/RS485 Modbus |
Carta padrão da tabela das dimensões da linha
Dimensão do produto
Unidade no milímetro:
Método da instalação
A instalação da linha
Aplicação
