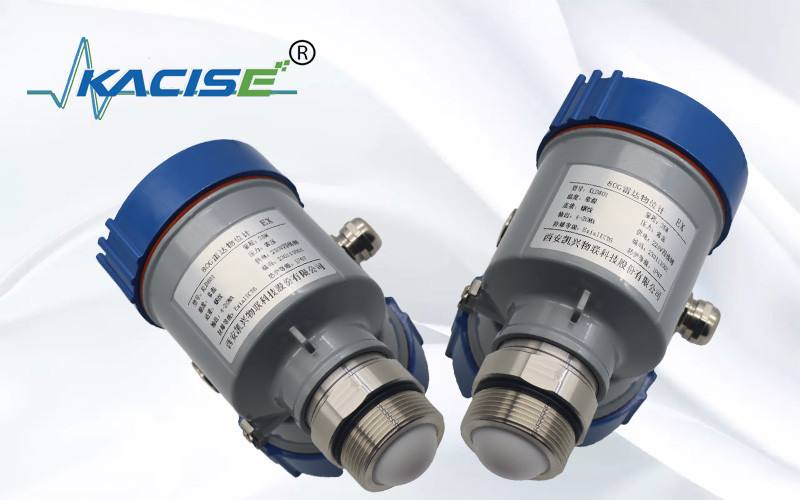

os 10m ordenham o OEM nivelado do medidor do radar nivelado da medida 80G RS485

O leite 10m nivela o medidor nivelado do radar da medida 80G


O calibre nivelado do radar de KLD801 80G adota a tecnologia modulada frequência da onda contínua (FMCW). A antena emite-se um sinal de radar de alta frequência de FM, e a frequência do sinal de radar aumenta linearmente. O sinal de radar transmitido é recebido pela mesma antena após ser refletido pelo meio medido. Ao mesmo tempo, a diferença da frequência entre a frequência transmitida do sinal e a frequência recebida do sinal é proporcional à distância medida. O sinal de diferença recolhido da frequência é sujeitado a Fourier rápido transformar (FFT) para obter o espectro do eco refletido, e a distância ao alvo a ser medido é calculada com base nesta.

dimensão 1.Product




2. Princípio de funcionamento

O pulso estreito da micro-ondas dos transmites da antena de radar que será refletido para trás ao alcançar a superfície do meio testado e recebido então outra vez pelo sistema da antena. Os sinais serão transmitidos ao circuito elétrico e convertidos então em sinais nivelados. Porque a velocidade da transmissão da micro-ondas é tão rápida, o tempo usado para a transmissão por micro-ondas à superfície do meio testou e refletiu então é para trás quase 0.


3. Características técnicas

O radar da onda de milímetro do ⚫, a precisão da medida pode alcançar até ±2mm, e a zona cega da medida mínima é 0.05m.
O ⚫ o tamanho menor da antena satisfaz a medida de condições de trabalho.
⚫ uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais mais fortes do eco, e confiança mais alta do que outros produtos do radar sob as mesmas circunstâncias industriais e de mineração.
⚫ tem uma penetração mais forte e pode ser usado normalmente no caso da adesão e da condensação.
O ⚫ a escala dinâmica do sinal é maior, e a medida de baixos meios constantes dielétricos é mais estável.
Modos múltiplos da medida do ⚫, resposta do radar no modo rápido da medida

4. Especificação técnica e modelo Selections

5. Exigências da instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.


6. Conexão elétrica

Fonte de alimentação
 (4~20) mA/HART (fio 2)
A fonte de alimentação e a parte do sinal da corrente de saída um cabo protegido dois-núcleo. Refira por favor os dados técnicos para a escala específica da tensão de fonte.

(4~20) miliampères (fio 4 wire/6)
A fonte de alimentação precisa de ser posta separadamente, e um cabo protegido quatro-núcleo é usado para a fonte de alimentação e o sinal atual (o sinal atual e a relação RS485 podem ser saída ao mesmo tempo, e um cabo protegido seis-núcleo é exigido para a saída simultânea).

RS485/Modbus
A fonte de alimentação precisa de ser posta separadamente, e um cabo protegido quatro-núcleo é usado para a fonte de alimentação e o sinal digital. (O sinal atual e a relação RS485 podem ser saída ao mesmo tempo, e um cabo protegido seis-núcleo é exigido para a saída simultânea).

7.Connection

guia 8.Safety

Observe por favor as exigências dos regulamentos elétricos locais da instalação! Siga regulamentos locais para a saúde e a segurança dos pessoais. Todas as operações nos componentes elétricos do instrumento devem ser terminadas pelos profissionais que receberam o treinamento formal. Verifique por favor a placa de identificação do instrumento para assegurar-se de que a especificação de produto cumpra suas exigências. Assegure-se de por favor que a tensão de fonte de alimentação esteja consistente com as exigências na placa de identificação do instrumento.

9.Grade da proteção

Este instrumento cumpre inteiramente as exigências da classe IP66/67 da proteção, assegura por favor o waterproofness da cabeça da selagem do cabo. Como mostrado abaixo:

Como se assegurar de que a instalação cumpra as exigências de IP67:
Certifique-se que a cabeça de selagem não é danificada.
Certifique-se que o cabo não é danificado.
Certifique-se por favor de que os cabos usados para cumprir as exigências dos regulamentos elétricos da conexão.
Antes de incorporar a relação elétrica, dobre o cabo para baixo para assegurar-se de que a água não flua no alojamento, veem①
Aperte por favor a glândula de cabo, veem②
Obstrua por favor a relação elétrica não utilizada com uma tomada cega, veem③

linearidades 10.Sensor

Ângulo de feixe
O ângulo de feixe é o ângulo de feixe em que a densidade de energia da onda de radar alcança a metade de seu valor máximo (largura 3dB). As micro-ondas emitem-se sinais fora da escala do feixe e podem-se ser refletidas por objetos de interferência.





Maior o tamanho da antena e menor o α do ângulo de feixe, menos os ecos da interferência será gerado.
Para umas medidas mais exatas, evite instalar todos os dispositivos internos (tais como interruptores de limite, sensores de temperatura, bases, anéis do vácuo, serpentinas de aquecimento, defletores, etc.) dentro da escala do feixe do sinal.

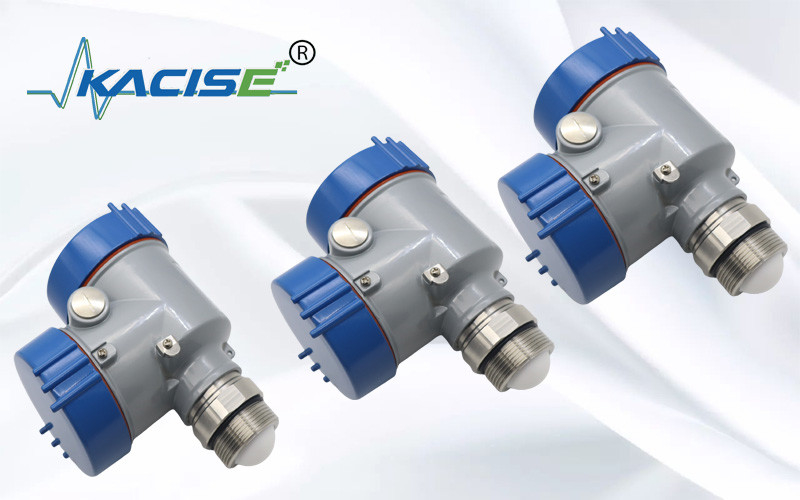

Mostra do produto da série KLD800
