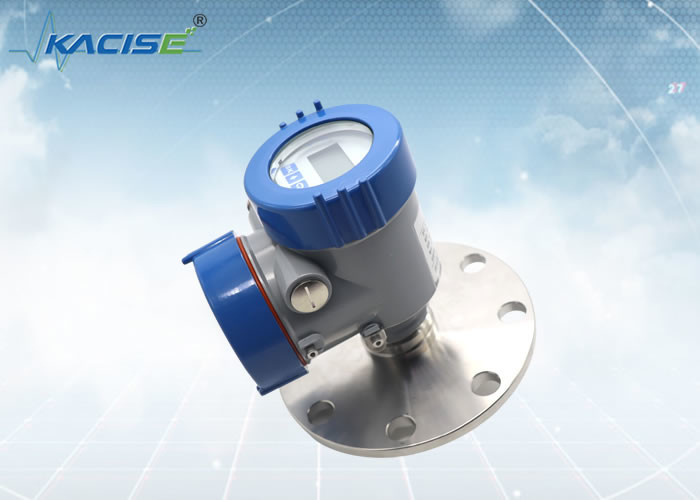

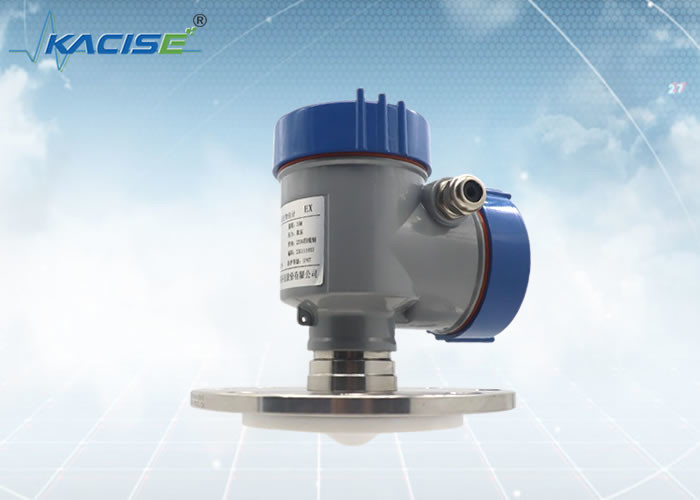

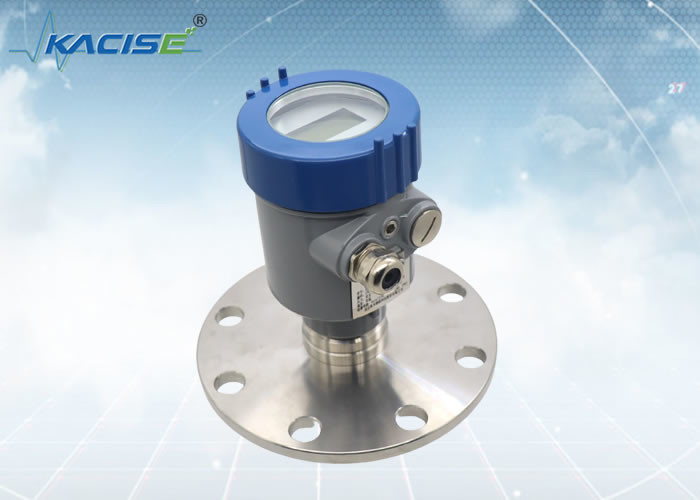

Sensor nivelado do radar de KLD803 80G FM
Introdução
Os benefícios de escolher o protocolo do CERVO incluem principalmente; capacidade digital, capacidade análoga, disponibilidade & interoperabilidade. Este protocolo pode igualmente ser utilizado com dispositivos e os sensores diferentes. Os dispositivos com base nos protocolos do CERVO são aceitados extensivamente nas indústrias.
Efeito da escala de frequência nivelada do transmissor do radar na medida
O calibre nivelado do radar emite-se ondas eletromagnéticas através da antena. Mais alta a frequência da onda eletromagnética, mais alta a energia da onda eletromagnética. Mais curto o comprimento de onda, mais óbvio o fenômeno da dispersão. Inversamente, mais baixa a energia, mais longa o comprimento de onda, e a energia não são absorvidas facilmente pela camada da fase de gás.
Para a antena do mesmo tamanho, um sensor nivelado líquido com um comprimento de onda de 1,2 cm e uma frequência de 26 gigahertz têm um ganho 6 vezes de mais alto do que aquela de um sensor nivelado líquido com um comprimento de onda de 3 cm e uma frequência de 10 gigahertz. (Observações: O ganho da antena é um parâmetro que indica o grau de concentração da radiação de uma antena direcional).
A abertura do feixe total de um calibre nivelado do radar é inversamente proporcional à frequência do dispositivo. Consequentemente, para a mesma antena do diâmetro, se a frequência do calibre nivelado do radar é aumentada, a largura de feixe será mais baixa do que aquela do equipamento mais baixo da frequência, e o feixe estreito pode minimizar a influência do bocal, da parede do tanque e da interferência.
Ao mesmo tempo, a escala da medida do calibre nivelado do radar é afetada igualmente por fatores tais como a frequência, o tamanho da antena, a constante dielétrica do líquido, e as condições de processo.
Característica
- De alta frequência
- Protocolo do cervo do apoio
|
KLD803
|
Meio: líquido corrosivo forte, vapor, espuma
Escala de medição: 0.1m~10/20/30/60/100m
Conexão do processo: ≥ DN50 da flange
Temperatura do processo: -40~130℃
Pressão do processo: -0.1~2.5MPa

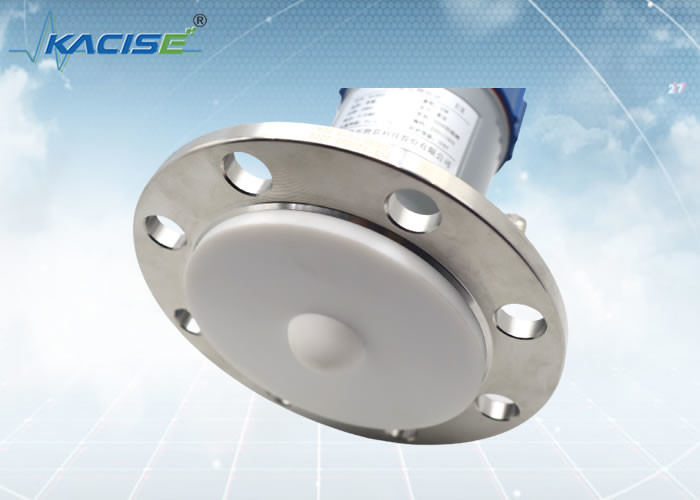

Tamanho da antena: antena de lente de 34mm (de acordo com o tamanho da flange)
Material da antena: PTFE
Precisão: ±1mm (escala abaixo de 35m)
±5mm (escala entre 35m e 100m)
Classe da proteção: IP67
Frequência de centro: 80GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois-fio /DC24V
/DC12 de quatro fios ~24V
/AC220V de quatro fios
Embalagem: de alumínio/de aço inoxidável
Saída do sinal: protocolo de /4...20mA/HART do dois-fio
4… 20mA/de quatro fios RS485 Modbus
|
Dimensão do produto
Unidade no milímetro:
Método da instalação
A instalação da flange
Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.
- plano de referência
- centro da embarcação ou linha central da simetria
Içando a instalação
A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
