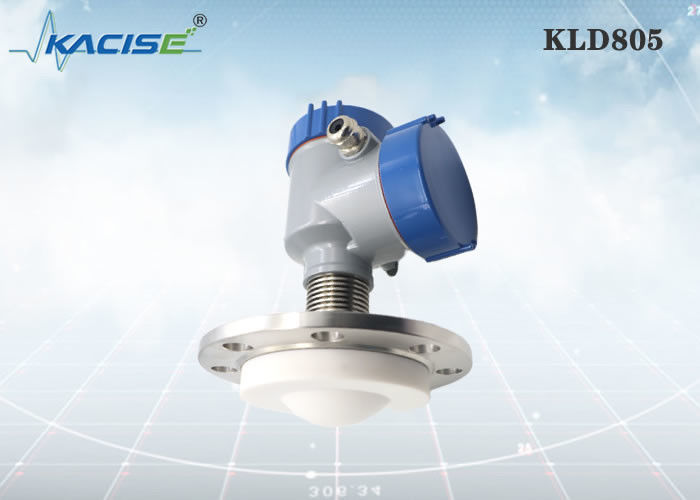

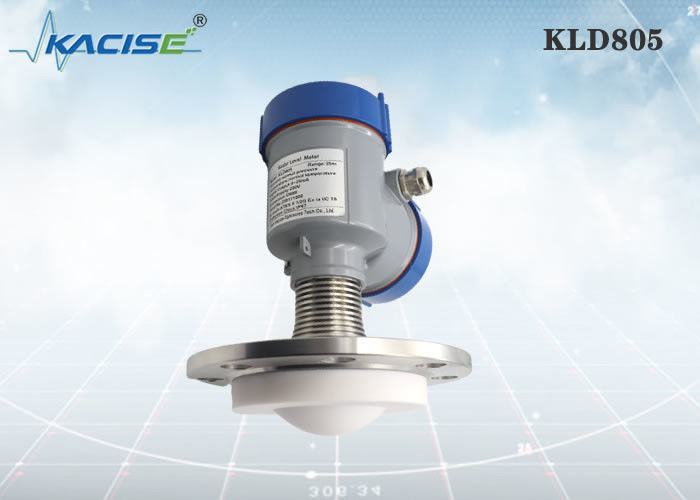

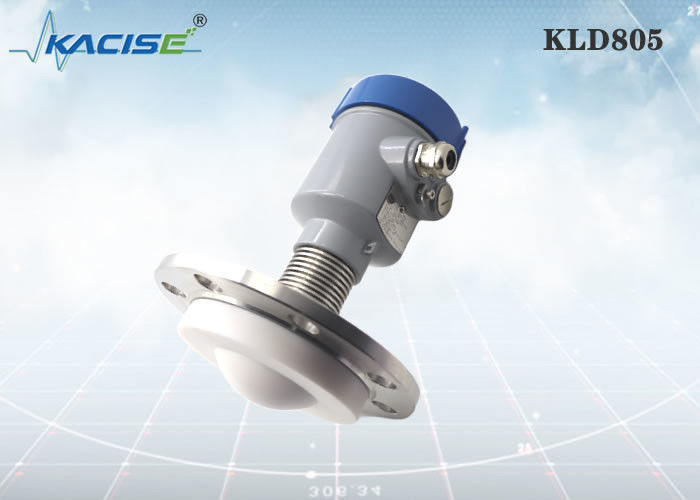

Sensor de nível de radar KLD805 de 80 GHz com depuração LCD e antena PTFE para medição de líquidos corrosivos

Comunicação e comissionamento

• Cabo USB para porta serial RS485 (sistema de quatro fios);
• Cabo de porta serial USB para TTL (sistema de dois fios);
• USB para modem Hart (sistema de dois fios) para comunicação.
• Através da depuração Bluetooth de telefones celulares, a depuração no local é mais segura e conveniente.
• Rede 4G, depuração remota através de módulo remoto.

• Com base no chip de RF de onda milimétrica CMOS autodesenvolvido, ele pode alcançar uma arquitetura de RF mais compacta, maior relação sinal-ruído e menor área cega.
• A largura de banda de trabalho de 5 GHz permite que o produto tenha maior resolução e precisão de medição.
• O ângulo de feixe da antena mais estreito de 3 °, a interferência no ambiente de instalação tem menos impacto no instrumento e a instalação é mais conveniente.
• Com comprimento de onda mais curto e melhores características de reflexão na superfície sólida, não é necessário utilizar flange universal para mira.
• Suporta depuração remota e atualização remota, reduz o tempo de espera e melhora a eficiência do trabalho.
• Suporta depuração Bluetooth de telefones celulares, conveniente para manutenção no local

KLD805

Médio: líquido corrosivo forte, vapor, espuma, alta temperatura. e alta pressão Faixa de medição: 0,1m ~ 10/20/30/60/100m Conexão ao processo: flange ≥ DN80 Temperatura do processo: -40~200℃ Pressão do processo: -0,1~2,5MPa Tamanho da antena: antena de lente de 76 mm (de acordo com o tamanho do flange) Material da antena: PTFE/enchimento geral Precisão: ± 1mm Classe de proteção: IP67 Frequência central: 80GHz Ângulo de lançamento: 3° Fonte de alimentação: dois fios/DC24V quatro fios /DC12 ~ 24V quatro fios /AC220V Invólucro: alumínio/plástico/aço inoxidável Saída de sinal: protocolo de dois fios /4...20mA/HART quatro fios 4...20mA/RS485 Modbus

Ao utilizar a instalação por flange, a distância mínima entre o instrumento e a parede do tanque deve ser de 200 mm.

1. plano de referência
2. centro do vaso ou eixo de simetria

Ao instalar o instrumento, evite instalá-lo acima da entrada de material e tente evitar vários objetos que afetem o sinal, como pás de agitação, etc.

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculo na área com raio de 20cm centrado no ponto de instalação.

A altura máxima do carretel de instalação H max depende do diâmetro D do carretel de instalação e do tamanho do ângulo de lançamento do produto.

Uma conexão de instalação muito longa afetará o desempenho do radar.

Unidade em mm:

Xi'an Kacise Optronics Tech Co., Ltd considera-se um fornecedor e fabricante de soluções. Oferecemos flexibilidade máxima e uma oferta com custo otimizado para nossos clientes OEM.

• A linha inclui versão/cor de casca personalizada, tipo de rosca (linha G/linha NPT), software personalizado, impressões, manual e catálogo.
• Se você estiver interessado em instalar ao seu lado, o Módulo Radar está disponível com certeza.
