| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | KLD802 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Packaging Details: | carton |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Meio: | líquido não corrosivo, líquido levemente corrosivo | Escala de medição: | 0.1m~10/20/30/60/100m |
|---|---|---|---|
| Conexão do processo: | ≥ DN80 da flange | Temperatura do processo: | -40~110℃ |
| Pressão do processo: | -0.1~1.6MPa | Tamanho da antena: | antena de lente de 32mm |
| Material da antena: | Enchimento de PTFE/overall | Precisão: | ±1mm/±5mm |
| Classe da proteção: | IP67 | Frequência de centro: | 80GHz |
| Ângulo de lançamento: | 3° | Fonte de alimentação: | DC24V/DC12~24V /AC220V |
| Embalagem: | de alumínio/plástico/de aço inoxidável | Saída do sinal: | 4… 20mA/HART protocol/RS485 Modbus |
| Realçar: | Sensor de radar RS485,Sensor de radar de encaixotamento de aço inoxidável,sistema de vigilância do nível de água 20mA |
||

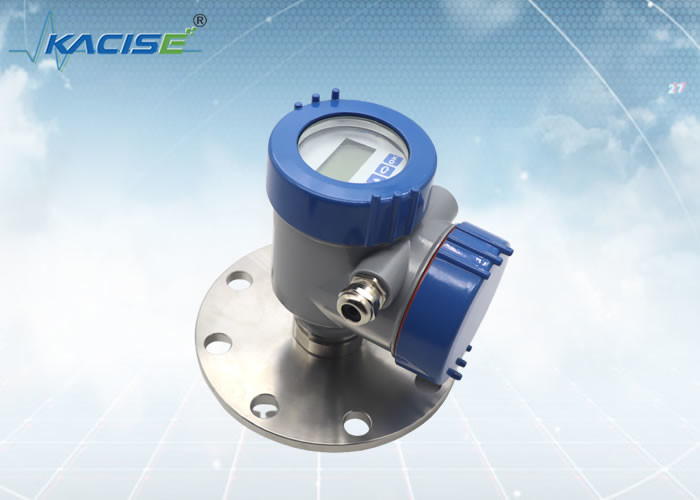

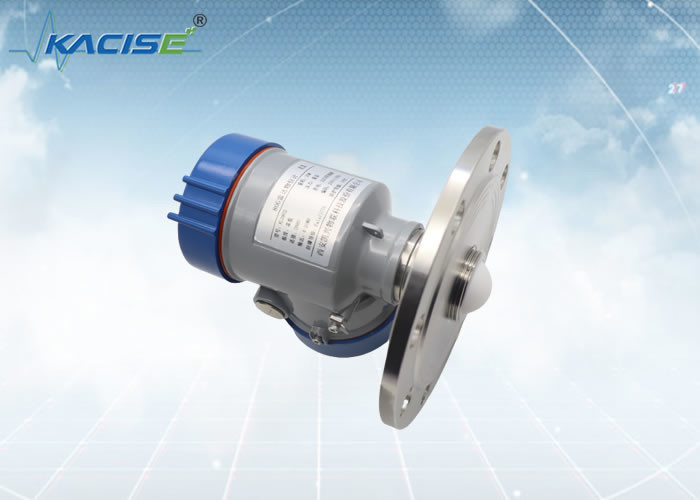

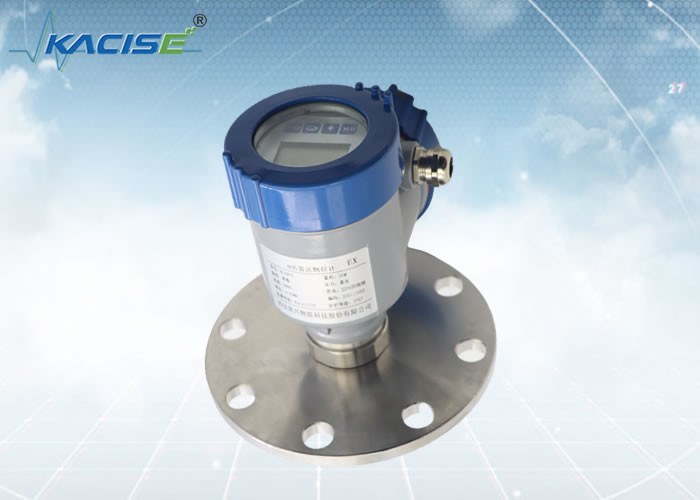

Sensor nivelado do radar de KLD802 80G FM
Introdução
A antena do sensor nivelado do radar emite-se e pulso estreito da micro-ondas. Este pulso propaga no espaço na velocidade da luz. Quando encontra a superfície do meio medido, a parte de sua energia está refletida para trás e recebida pela mesma antena. O intervalo de tempo entre o pulso transmitido e o pulso recebido é proporcional à distância da antena à superfície do meio medido.
Característica
·Baseado na microplaqueta auto-em desenvolvimento do RF da onda de milímetro do CMOS, pode conseguir uma arquitetura mais compacta do RF, uma relação de relação sinal-ruído mais alta e uma área cega menor.
a largura de banda 5GHz de trabalho permite o produto de ter uma definição da medida e uma precisão mais altas da medida.
·O ângulo de feixe o mais estreito da antena de 3 °, a interferência no ambiente da instalação tem menos impacto no instrumento, e a instalação é mais conveniente.
Com comprimento de onda mais curto e melhores características da reflexão na superfície contínua, não é necessário usar a flange universal para apontar.
Eliminação de erros remota do apoio e elevação remota, para reduzir o tempo de espera e para melhorar a eficiência do trabalho.
·Eliminação de erros de Bluetooth do apoio dos telefones celulares, conveniente para a manutenção no local
|
KLD802
|
Meio: líquido não corrosivo, líquido levemente corrosivo
Escala de medição: 0.1m~10/20/30/60/100m Conexão do processo: ≥ DN80 da flange Temperatura do processo: -40~110℃ Pressão do processo: -0.1~1.6MPa Tamanho da antena: antena de lente de 32mm Material da antena: PTFE Precisão: ±1mm (escala abaixo de 35m) ±5mm (escala entre 35m e 100m) Classe da proteção: IP67 Frequência de centro: 80GHz Ângulo de lançamento: 3° Fonte de alimentação: dois-fio /DC24V /DC12 de quatro fios ~24V /AC220V de quatro fios Embalagem: aço de alumínio/sainless Saída do sinal: protocolo de /4...20mA/HART do dois-fio de quatro fios/4… 20mA/RS485 Modbus |
A instalação
Exigências da instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.
Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.
Diagrama de conexão da instalação:
A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.
A conexão demasiado longa da instalação afetará o desempenho do radar.
Dimensões
Dimensão de encaixotamento
Unidade no milímetro:
Produção:
A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
