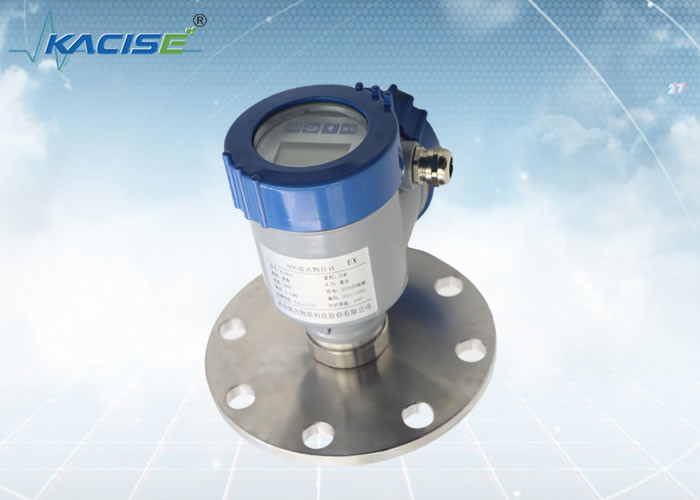

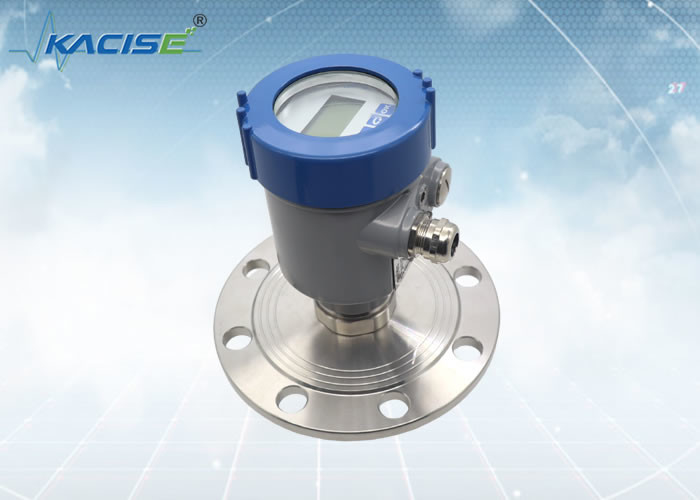

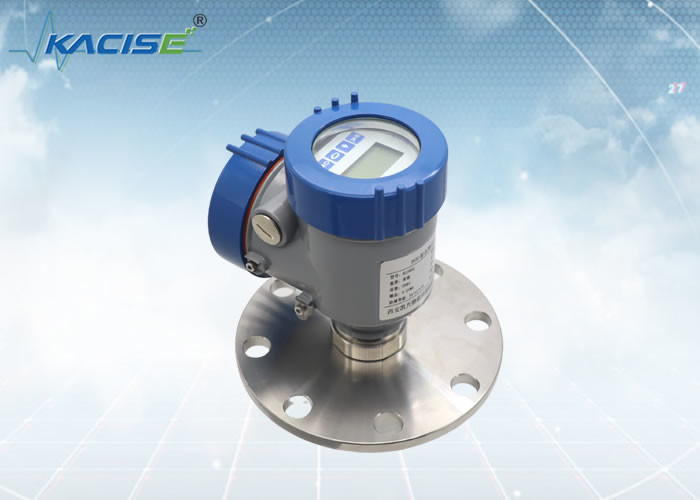

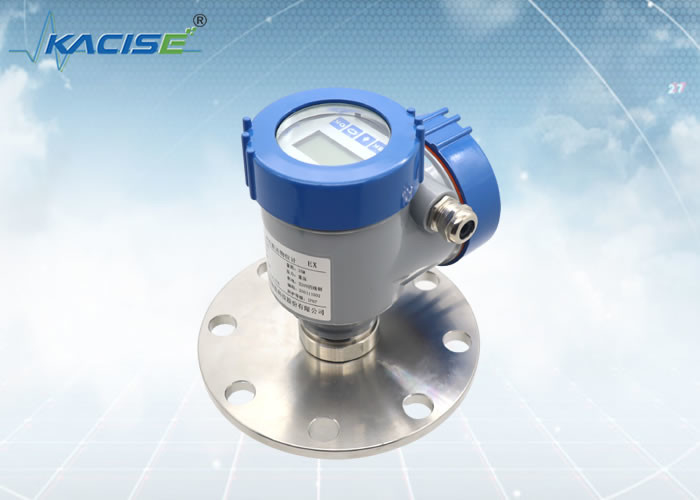

Sensor nivelado do radar de KLD802 80G FM
Introdução
Os benefícios de escolher o protocolo do CERVO incluem principalmente; capacidade digital, capacidade análoga, disponibilidade & interoperabilidade. Este protocolo pode igualmente ser utilizado com dispositivos e os sensores diferentes. Os dispositivos com base nos protocolos do CERVO são aceitados extensivamente nas indústrias.
Uma comunicação e comissão
O instrumento pode ser eliminado erros através do LCD no local, e o software informático superior opcional pode igualmente ser eliminado erros no PC. A comunicação entre o instrumento e o PC é realizada com as seguintes maneiras:
1. USB ao cabo da porta de série RS485 (sistema de quatro fios);
2. USB ao cabo da porta de série de TTL (sistema do dois-fio);
3. USB ao Cervo-modem (sistema do dois-fio) para uma comunicação.
4. Com a eliminação de erros de Bluetooth dos telefones celulares, a eliminação de erros no local é mais segura e mais conveniente.
5. 4G rede, eliminação de erros remota através do módulo remoto.
Característica
· Precisão da medida
A precisão da medida do medidor nivelado frequência-modulado terahertz do radar de onda contínua é ±1mm. Medida segura e da elevada precisão. Reduz realmente a carga de trabalho de operadores do campo.
·Sensibilidade
Tem a sensibilidade três ajustável. Quando a sensibilidade alta é selecionada, o tempo de resposta do radar é menos do que 1S.
|
KLD802
|
Meio: líquido não corrosivo, líquido levemente corrosivo
Escala de medição: 0.1m~10/20/30/60/100m
Conexão do processo: ≥ DN80 da flange
Temperatura do processo: -40~110℃
Pressão do processo: -0.1~1.6MPa
Tamanho da antena: antena de lente de 32mm
Material da antena: PTFE
Precisão: ±1mm (escala abaixo de 35m)
±5mm (escala entre 35m e 100m)
Classe da proteção: IP67
Frequência de centro: 80GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois-fio /DC24V
/DC12 de quatro fios ~24V
/AC220V de quatro fios
Embalagem: aço de alumínio/sainless
Saída do sinal: protocolo de /4...20mA/HART do dois-fio
de quatro fios/4… 20mA/RS485 Modbus
|
A instalação
a instalação 1.Flange
Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.
①plano de referência
②centro da embarcação ou linha central da simetria
a instalação 2.Hoisting
Exigências da instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.
Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.
Diagrama de conexão da instalação:
A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.
A conexão demasiado longa da instalação afetará o desempenho do radar.
Dimensões
Dimensão de encaixotamento
Unidade no milímetro:
Produção:
A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
