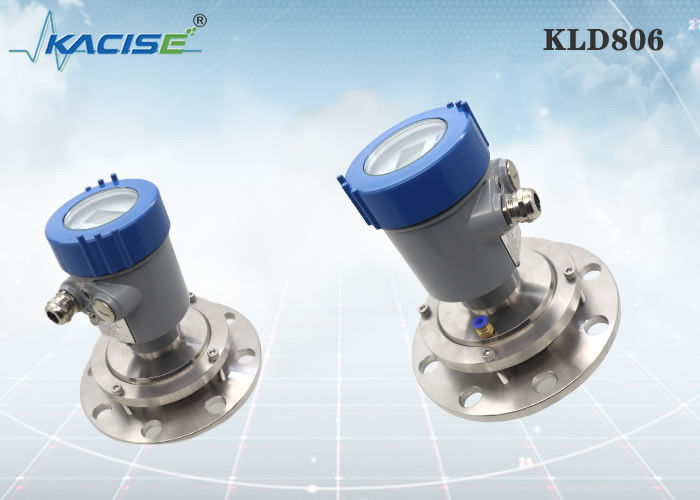

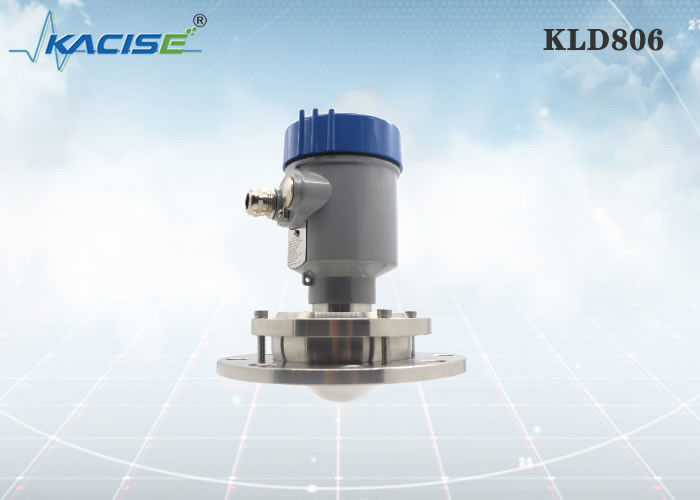

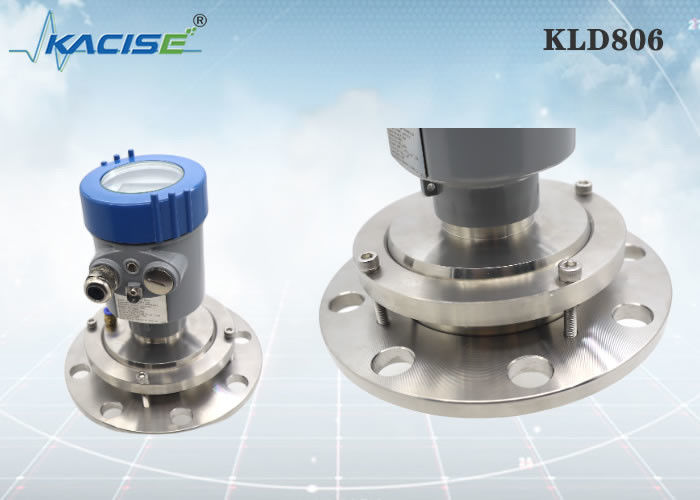

Sensor de nível de radar KLD806 de 80 GHz com função de depuração para aplicação de poeira forte em silos de farinha

O estado da indústria agrícola e a escala das operações no mercado de hoje exigem ferramentas mais eficazes para a gestão dos cereais.Quando um sistema de monitorização do nível do silo do passado poderia ter utilizado métodos manuais ou mecânicos para determinar os níveis de grãos, muitos dos silos utilizados hoje são enormes, tornando estes sistemas altamente impraticáveis.
Hoje, o radar de nível de silo é um método popular para projetar uma ferramenta de medição de nível de bin eficiente.A medição do nível do radar do silo usa um gerador de pulso e um sensor de enchimento de lata de grãos para determinar o nível de sólidos presentes no siloO pulso é transmitido através de um cabo de contacto ou de uma haste e retorna quando encontra a alteração do dieléctrico marcada pela mudança do ar para o grão.O sistema calcula então o tempo de viagem do pulso para determinar a medição do nível do silo de grãos.
Outro método de monitoramento sem fio de caixa emprega sensores ultrassônicos para lançar e receber um pulso mecânico que detecta uma mudança de densidade baseada em nível.Estes sistemas são relativamente pequenos e tendem a ser altamente rentáveisNo entanto, como as ondas sonoras são afectadas tanto pela humidade como pela temperatura ambiente, as ondas sonoras não podem ser transmitidas por um sistema de transmissão de ondas.Os monitores de nível de caixa ultra-sônicos não são ideais para ambientes úmidos ou propensos a flutuações significativas de temperatura.
Uma solução mais robusta, os sensores de nível de silo a laser não exigem contato e podem detectar com precisão os níveis de grãos a uma longa distância.Estes sistemas sem fios de monitorização de contentores estão menos sujeitos a interferências ambientais e funcionarão bem mesmo em altas temperaturas., silos estreitos graças ao seu estilo de medição do feixe concentrado.

• Alta Frequência 80GHz, Mais Foco
• Um tipo de antena PTFE, sem cabo, barra ou estrutura de queda.
• Adequado para aplicações longas/altas/estreitas
• Não afectado por alterações de temperatura, poeira ou vapores
• Recomenda-se uma constante dielétrica > 2
• Apoio ao serviço OEM de pequenos lotes

KLD806

Médio: sólido, recipiente de armazenamento, recipiente de processo, aplicação de poeira forte Faixa de medição: 0,3 m~10/20/30/60/100 m Conexão de processo: flange ≥ DN100 Temperatura de processo: -40 ∼110°C Pressão de processo: -0,1 ∼0,3 MPa Tamanho da antena: antena de lente de 76 mm (purga opcional) Material da antena: PTFE Precisão: ± 5 mm Classe de proteção: IP67 Frequência central: 80 GHz Ângulo de lançamento: 3° Fonte de alimentação: dois fios /DC24V quatro fios /DC12~24V quatro fios /AC220V Casca: alumínio/plástico/aço inoxidável Saída de sinal: protocolo de dois fios /4...20mA/HART Quatro fios 4...20mA/ RS485 Modbus

Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e a parede do reservatório deve ser de 200 mm.
1 plano de referência
2 centro do vaso ou eixo de simetria

Ao instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de pás, etc.

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculos na área com um raio de 20 cm centrado no ponto de instalação.

A altura máxima da bobina de instalação H max depende do diâmetro da bobina de instalação D e do tamanho do ângulo de lançamento do produto.
Uma ligação de instalação demasiado longa afectará o desempenho do radar.

Unidade em mm:

A Xi'an Kacise Optronics Tech Co., Ltd considera-se um fornecedor e fabricante de soluções.
O que poderíamos fornecer:
A gama inclui versão/cor do shell personalizada, tipo de thread ((G-Thread/NPT Thread), Software personalizado, impressões, manual e catálogo.O módulo de radar está disponível..
