Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | KLD806 |
Quantidade de ordem mínima: | 1 |
---|---|
Detalhes da embalagem: | Caixa |
Tempo de entrega: | 5-8 dias do trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Meio: | contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira | Escala de medição: | 0.3m~10/20/30/60/100m |
---|---|---|---|
Conexão do processo: | ≥ DN100 da flange | Temperatura do processo: | -40~110℃ |
Pressão do processo: | -0.1~0.3MPa | Tamanho da antena: | antena de lente de 76mm (remoção opcional) |
Material da antena: | PTFE | Precisão: | ±5mm |
Classe da proteção: | IP67 | Frequência de centro: | 80GHz |
Ângulo de lançamento: | 3° | Fonte de alimentação: | DC24V/DC12~24V /AC220V |
Embalagem: | de alumínio/plástico/de aço inoxidável | Saída do sinal: | 4… 20mA/HART protocol/RS485 Modbus |
Realçar: | Sensor nivelado do radar de carvão,PTFE Hart Based Radar Level Sensor,Transmissor nivelado do radar da instalação da flange |

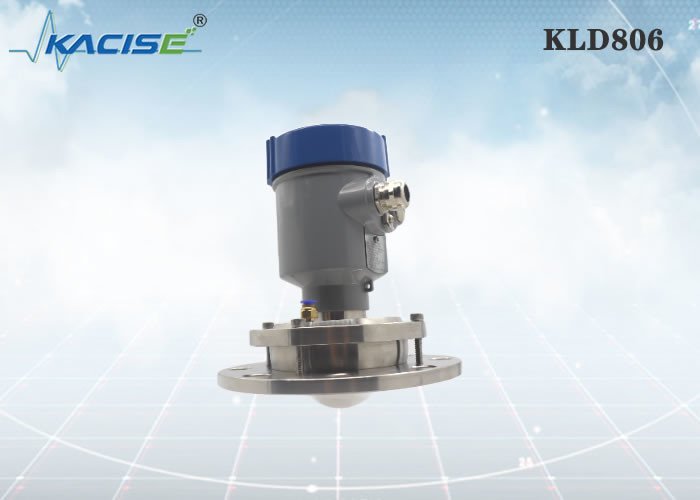

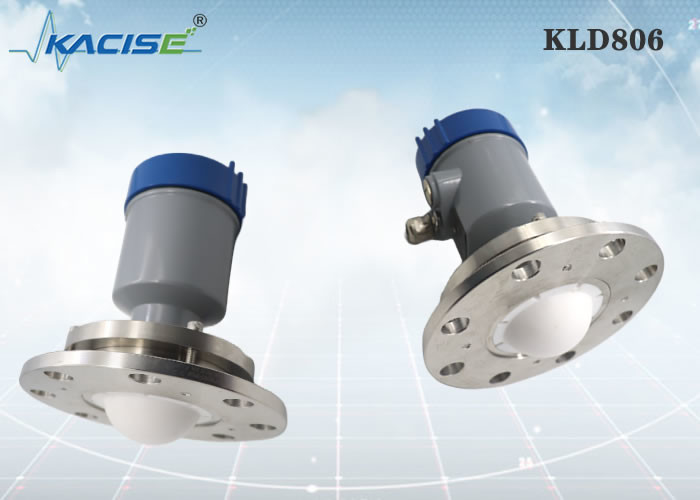

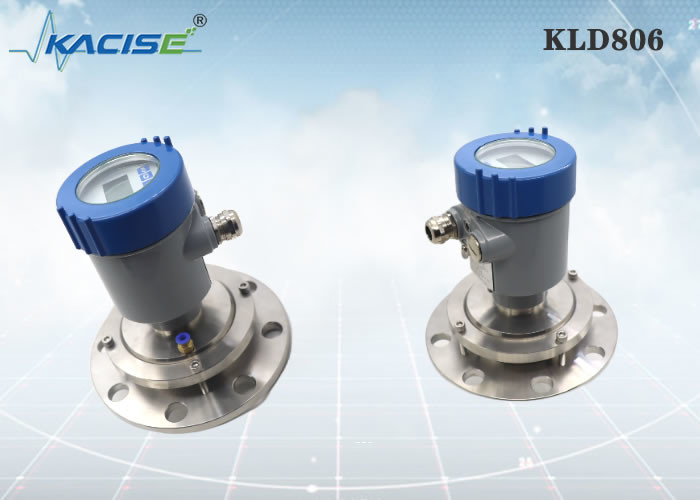

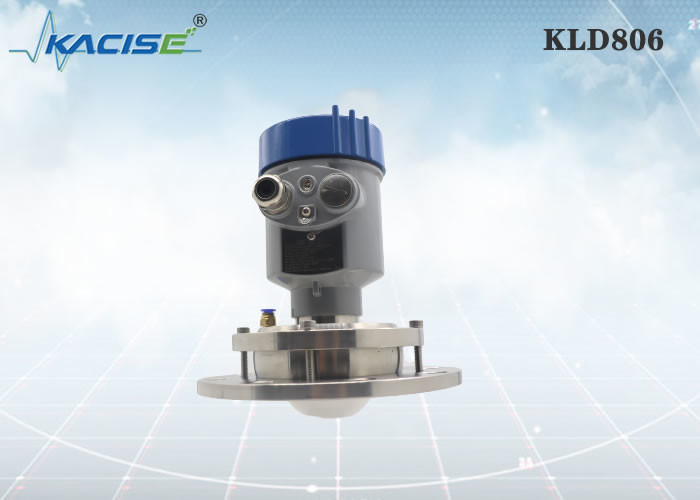

Sensor nivelado do radar de KLD806 80G FM
Introdução
Tecnologia para a medida nivelada do silo
O estado da indústria da agricultura e da escala das operações no mercado de hoje exigiu umas ferramentas mais eficazes para a gestão da grão. Onde um sistema de vigilância nivelado do silo do passado poderia ter usado métodos manuais ou mecânicos para determinar níveis da grão, muitos dos silos usados hoje são maciços, fazendo estes sistemas altamente pouco práticos. Hoje, o radar do silo-nível é um método popular para projetar uma ferramenta eficiente da medida do escaninho-nível. A medida nivelada do radar do silo usa um gerador de pulso e um sensor da suficiência do escaninho da grão para determinar o nível de sólidos atuais no silo. O pulso está transmitido abaixo de um cabo ou de uma haste do contato, a seguir retorna quando encontra a mudança no dielétrico marcado pelo deslocamento do ar à grão. O sistema calcula então o tempo de viagem do pulso determinar a medida nivelada do silo de grão. Um outro método da monitoração sem fio do escaninho emprega sensores ultrassônicos para lançar e receber um pulso mecânico que detecte uma mudança nível-baseada da densidade. Estes sistemas são relativamente pequenos e tendem a ser altamente eficazes na redução de custos. Contudo, desde que as ondas sadias são afetadas pela umidade e pela temperatura ambiental, os monitores de nível ultrassônicos do escaninho não são ideais para ambientes úmidos ou aquele flutuação significativa inclinada da temperatura. Uma solução mais robusta, sensores nivelados do silo do laser não exige nenhum contato e pode exatamente detectar níveis da grão em um de longo alcance. Estes sistemas de vigilância sem fio do escaninho são menos assunto à interferência ambiental e executarão bem mesmo em agradecimentos altos, estreitos dos silos a seu estilo concentrado do feixe da medida.
Característica
KLD806
|
Meio: contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira Escala de medição: 0.3m~10/20/30/60/100m Conexão do processo: ≥ DN100 da flange Temperatura do processo: -40~110℃ Pressão do processo: -0.1~0.3MPa Tamanho da antena: antena de lente de 76mm (remoção opcional) Material da antena: PTFE Precisão: ±5mm Classe da proteção: IP67 Frequência de centro: 80GHz Ângulo de lançamento: 3° Fonte de alimentação: dois-fio /DC24V /DC12 de quatro fios ~24V /AC220V de quatro fios Embalagem: de alumínio/plástico/de aço inoxidável Saída do sinal: protocolo de /4...20mA/HART do dois-fio 4… 20mA/de quatro fios RS485 Modbus |
Dimensões
A instalação
Exigências da instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.
Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.
Diagrama de conexão da instalação:
A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.
A conexão demasiado longa da instalação afetará o desempenho do radar.
Dimensões
Dimensão de encaixotamento
Unidade no milímetro:
Produção:
A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
