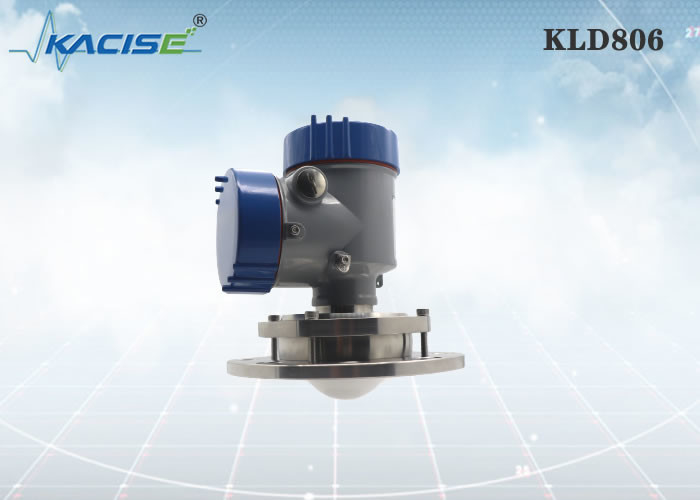

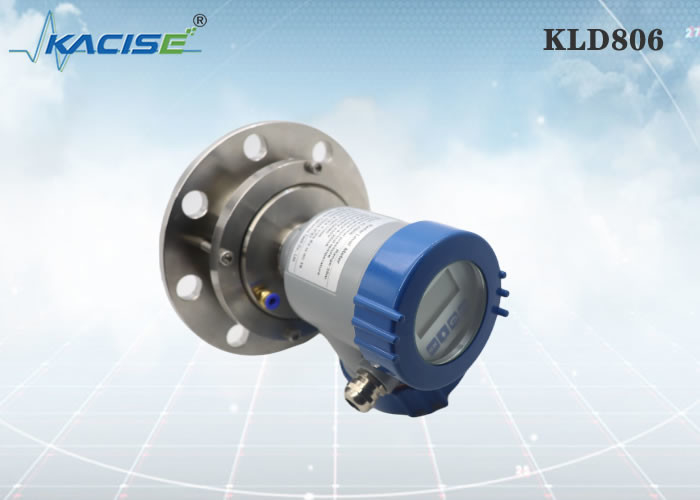

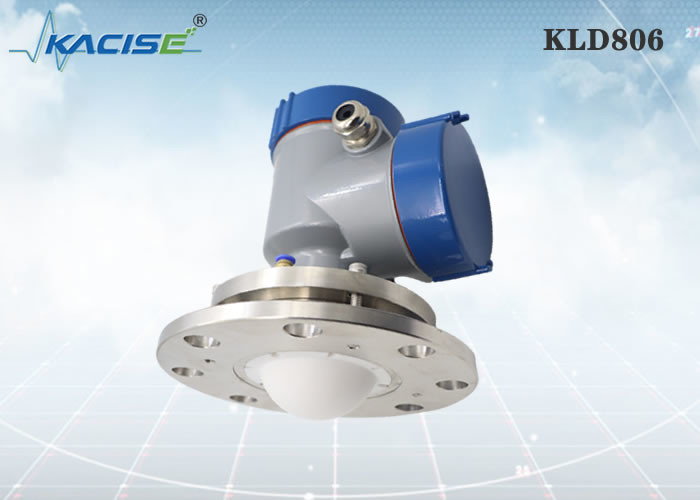

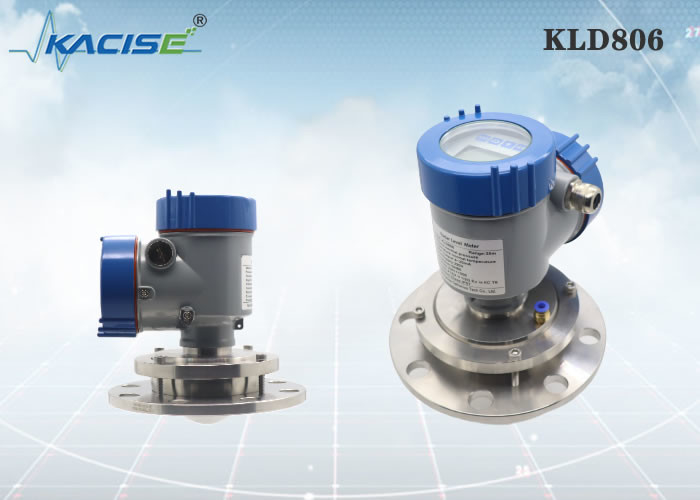

Name: A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno

Sensor nivelado do radar da instalação da flange

Bean Radar Level Sensor

transmissor fluido do radar 80GHz

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KLD806

Documento:

KLD800 Series Radar Level S...v1.pdf

Contacte-nos

Solicite um orçamento

A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno

Detalhes do produto

Médio:

contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira

Faixa de medição:

0.3m~10/20/30/60/100m

Conexão do processo:

≥ DN100 da flange

Temperatura do processo:

-40~110℃

Pressão de processo:

-0.1~0.3MPa

Tamanho da antena:

antena de lente de 76mm (remoção opcional)

Material da antena:

PTFE

Precisão:

±5mm

Classe de protecção:

IP67

Frequência central:

80 GHz

Ângulo de lançamento:

3°

Fornecimento de energia:

DC24V/DC12~24V /AC220V

Cássaro:

de alumínio/plástico/de aço inoxidável

Saída de sinal:

4… 20mA/HART protocol/RS485 Modbus

Destacar:

Sensor nivelado do radar da instalação da flange

Bean Radar Level Sensor

transmissor fluido do radar 80GHz

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Caixa

Tempo de entrega

5-8 dias do trabalho

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Vídeo

Controlador de exibição da série KDI que suporta comunicação multi-máquina

Obtenha o melhor preço

Vídeo

Controlador de exibição da série KDI com interface aberta de configuração de parâmetros internos, alta precisão e resolução de 0,1

Obtenha o melhor preço

Vídeo

Controlador de exibição de medição da série KDI com comutação de entrada de índices múltiplos e compensação de temperatura

Obtenha o melhor preço

Vídeo

Controlador de display de coluna de luz da série KDI com medição digital e analógica

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

KLD806 Sensor de nível de radar de feijão com instalação de flange e pequeno ângulo do feixe

Introdução

Ângulo do raio

O ângulo do feixe é o ângulo do feixe em que a densidade de energia da onda de radar atinge metade do seu valor máximo (largura de 3 dB).As microondas emitem sinais fora do alcance do feixe e podem ser refletidos por objetos que interferem.

Quanto maior o tamanho da antena e menor o ângulo α do feixe, menos ecos de interferência serão gerados.

Para medições mais precisas, evite instalar dispositivos internos (como interruptores de limite, sensores de temperatura, bases, anéis de vácuo, bobinas de aquecimento, defletores, etc.).) no âmbito do feixe de sinal.

Características

Alta Frequência 80GHz, Mais Foco
Um tipo de antena PTFE, sem cabo, barra ou estrutura de queda.
Adequado para aplicações longas/altas/estreitas
Não afectado por alterações de temperatura, poeira ou vapores
Recomenda-se uma constante dielétrica > 2
Apoio ao serviço OEM de pequenos lotes- Não.

KLD806

A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno 0

Médio: sólido, recipiente de armazenamento, recipiente de processo,

aplicação de poeira forte

Faixa de medição: 0,3 m~10/20/30/60/100 m

Conexão de processo: flange ≥ DN100

Temperatura de processo: -40 ∼110°C

Pressão de processo: -0,1 ∼0,3 MPa

Tamanho da antena: antena de lente de 76 mm (purga opcional)

Material da antena: PTFE

Precisão: ± 5 mm

Classe de proteção: IP67

Frequência central: 80 GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois fios /DC24V

quatro fios /DC12~24V

quatro fios /AC220V

Casca: alumínio/plástico/aço inoxidável

Saída de sinal: protocolo de dois fios /4...20mA/HART

Quatro fios 4...20mA/ RS485 Modbus

Dimensões

Instalação

1Instalação de flanges

Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e a parede do reservatório deve ser de 200 mm.

① Plano de dados

② centro do recipiente ou eixo de simetria

2Instalações de elevação

Requisitos de instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de remos, etc.

A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno 7

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculos na área com um raio de 20 cm centrado no ponto de instalação.

A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno 10

Diagrama de ligação da instalação:

A altura máxima da bobina de instalação H max depende do diâmetro da bobina de instalação D e do tamanho do ângulo de lançamento do produto.

Uma ligação de instalação demasiado longa afectará o desempenho do radar.

A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno 11

Dimensões

Dimensão do invólucro
Unidade em mm:

A instalação da flange de KLD806 Bean Radar Level Sensor With e ângulo de feixe pequeno 12

Produção:

A Xi'an Kacise Optronics Tech Co., Ltd considera-se um fornecedor e fabricante de soluções.
O que poderíamos fornecer:
A gama inclui versão/cor do shell personalizada, tipo de thread ((G-Thread/NPT Thread), Software personalizado, impressões, manual e catálogo.O módulo de radar está disponível..
