Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância

Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância

  • Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância
  • Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância
  • Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância
Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância
Detalhes do produto:
Lugar de origem: China
Marca: Kacise
Número do modelo: KLD806
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Caixa
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 100+
Contato
Descrição de produto detalhada
Meio: contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira Escala de medição: 0.3m~10/20/30/60/100m
Conexão do processo: ≥ DN100 da flange Temperatura do processo: -40~110℃
Pressão do processo: -0.1~0.3MPa Tamanho da antena: antena de lente de 76mm (remoção opcional)
Material da antena: PTFE Precisão: ±5mm
Classe da proteção: IP67 Frequência de centro: 80GHz
Ângulo de lançamento: Fonte de alimentação: DC24V/DC12~24V /AC220V
Embalagem: de alumínio/plástico/de aço inoxidável Saída do sinal: 4… 20mA/HART protocol/RS485 Modbus
Realçar:

Sensor nivelado do radar IP67

,

Transmissor do radar do feixe da longa distância

,

Sensor nivelado do radar da C.A. PTFE

Sensor nivelado do radar de KLD806 80G FM

Introdução

Medida nivelada dos sólidos
Medir o nível de sólidos pode ser um desafio. Devido às propriedades materiais, superfícies dos sólidos seja geralmente desigual com formas irregulares, e há geralmente uns níveis elevados de poeira. Junto com estes desafios, os materiais contínuos têm frequentemente as baixas constantes dielétricas que fazem as duras medir.
A escala KLD806 de dispositivos da medida dos sólidos é projetada serir sua aplicação. Nós oferecemos tipos diferentes de sensores nivelados certificar-se de você obter o ajuste perfeito para sua aplicação.

Característica

  • 80GHz de alta frequência, mais foco
  • Um tipo de antena de PTFE, nenhum cabo, haste, ou estrutura da gota.
  • Apropriado para aplicações longas/altas/estreitas
  • Não afetado por mudanças, por poeira ou por vapores de temperatura
  • Serviço pequeno do OEM do grupo do apoio

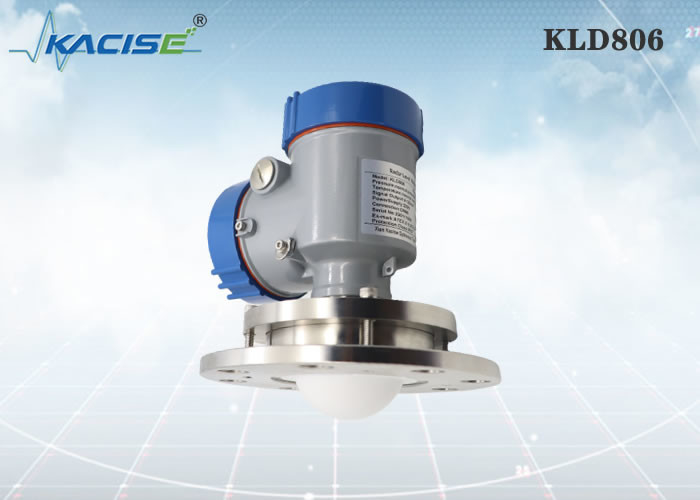

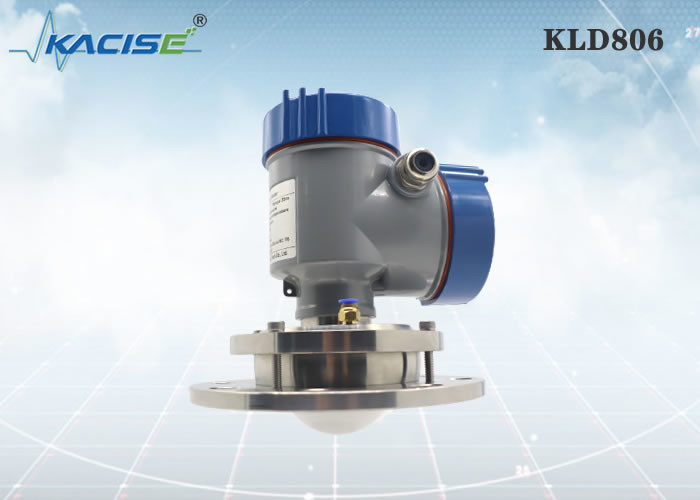

KLD806

Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 0





Meio: contínuo, recipiente de armazenamento, recipiente do processo,

aplicação forte da poeira

Escala de medição: 0.3m~10/20/30/60/100m

Conexão do processo: ≥ DN100 da flange

Temperatura do processo: -40~110℃

Pressão do processo: -0.1~0.3MPa

Tamanho da antena: antena de lente de 76mm (remoção opcional)

Material da antena: PTFE

Precisão: ±5mm

Classe da proteção: IP67

Frequência de centro: 80GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois-fio /DC24V

/DC12 de quatro fios ~24V

/AC220V de quatro fios

Embalagem: de alumínio/plástico/de aço inoxidável

Saída do sinal: protocolo de /4...20mA/HART do dois-fio

4… 20mA/de quatro fios RS485 Modbus



Dimensões

Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 1



Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 2



A instalação

a instalação 1.Flange
Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.
plano de referência
centro da embarcação ou linha central da simetria
  Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 3Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 4

a instalação 2.Hoisting
    Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 5Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 6


Exigências da instalação



Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.

Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 7Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 8
           Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 9



Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.



Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 10

Diagrama de conexão da instalação:

A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.

A conexão demasiado longa da instalação afetará o desempenho do radar.

Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 11





Dimensões

Dimensão de encaixotamento
Unidade no milímetro:

Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 12



Produção:

Fonte de alimentação de DC da C.A. e do apoio do sensor nivelado do radar do feijão KLD806 da longa distância 13



A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
