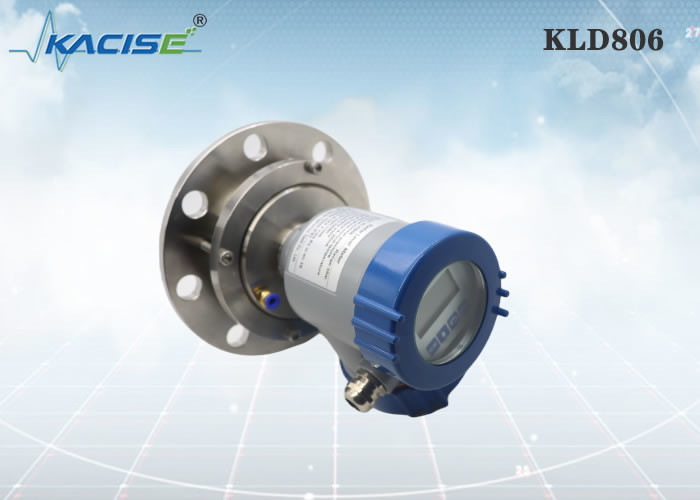

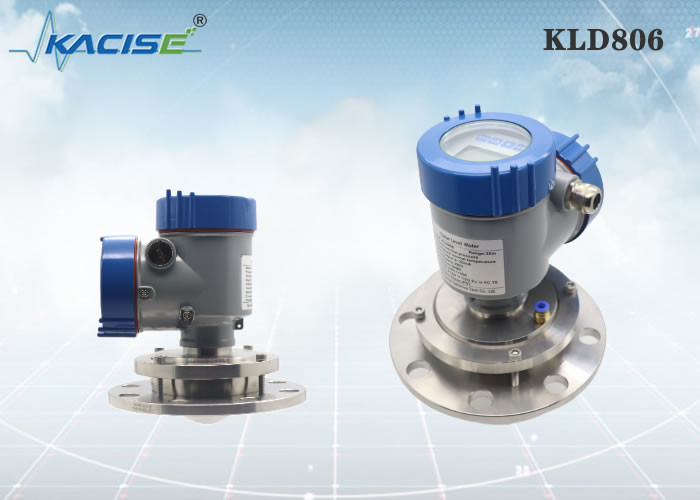

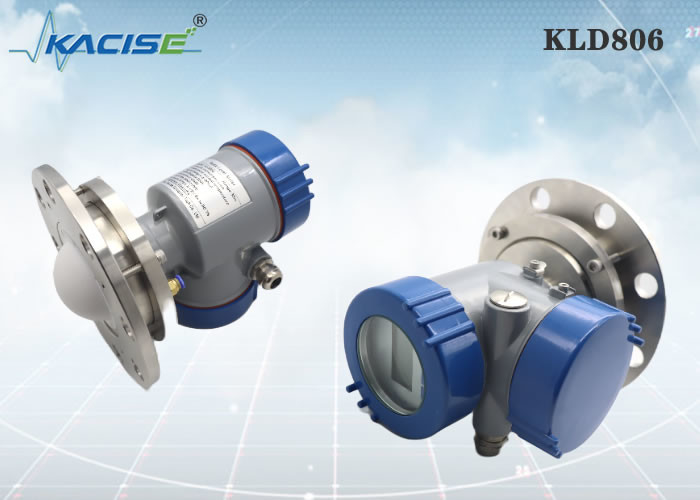

Name: Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange

Transmissor nivelado do radar da montagem da flange

Transmissor nivelado do radar de 80 gigahertz

Medidor nivelado fluido sem fio DN100

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KLD806

Contacte-nos

Solicite um orçamento

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange

Detalhes do produto

Meio:

contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira

Escala de medição:

0.3m~10/20/30/60/100m

Conexão do processo:

≥ DN100 da flange

Temperatura do processo:

-40~110℃

Pressão do processo:

-0.1~0.3MPa

Tamanho da antena:

antena de lente de 76mm (remoção opcional)

Material da antena:

PTFE

Precisão:

±5mm

Classe da proteção:

IP67

Frequência de centro:

80GHz

Ângulo de lançamento:

3°

Fonte de alimentação:

DC24V/DC12~24V /AC220V

Embalagem:

de alumínio/plástico/de aço inoxidável

Saída do sinal:

4… 20mA/HART protocol/RS485 Modbus

Destacar:

Transmissor nivelado do radar da montagem da flange

Transmissor nivelado do radar de 80 gigahertz

Medidor nivelado fluido sem fio DN100

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias do trabalho

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

1000 peças/peças por semana negociáveis

PRODUTOS CONEXOS

Vídeo

Controlador de exibição da série KDI que suporta comunicação multi-máquina

Obtenha o melhor preço

Vídeo

Controlador de exibição da série KDI com interface aberta de configuração de parâmetros internos, alta precisão e resolução de 0,1

Obtenha o melhor preço

Vídeo

Controlador de exibição de medição da série KDI com comutação de entrada de índices múltiplos e compensação de temperatura

Obtenha o melhor preço

Vídeo

Controlador de display de coluna de luz da série KDI com medição digital e analógica

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

Sensor nivelado do radar de KLD806 80G FM

Introdução

Relação de comunicação: A relação de comunicação RS485 e o protocolo de Modbus-RTU são apoiados.
Relação física: a relação M20 industrial padrão é conectada sem emenda com o equipamento do instrumento.
Material: 304 de grande resistência escudo de aço inoxidável, dustproof e à prova de explosões
Transmissão remota: a transmissão sem fio remota incorporado é conectada sem emenda com a plataforma da nuvem de Feilian.
Características de software: PC do apoio e terminal móvel para ver diretamente dados.
Categoria da proteção: categoria industrial IP67 da proteção.
Condições do serviço: temperatura ambiental: - 20 ℃ - temperatura relativa de 70 ℃: 5-85%.
Temperatura de armazenamento: - 40 ℃ - ℃ 85.
Tensão entrada: fonte de alimentação larga da tensão do apoio 12~24V. [Exigência de poder do poder supply>10W, isto é, corrente de saída do ≥ 1A da fonte de alimentação]
Corrente do consumo de potência: medido sob a fonte de alimentação 24V:
Transmissão de uma comunicação: média 30mA~60mA
Apoio em linha: 15mA~20mA na média
Rode em marcha lenta off-line: 10mA~20mA na média

Característica

80GHz de alta frequência, mais foco
Um tipo de antena de PTFE, nenhum cabo, haste, ou estrutura da gota.
Apropriado para aplicações longas/altas/estreitas
Não afetado por mudanças, por poeira ou por vapores de temperatura
Serviço pequeno do OEM do grupo do apoio

KLD806

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 0

Meio: contínuo, recipiente de armazenamento, recipiente do processo,

aplicação forte da poeira

Escala de medição: 0.3m~10/20/30/60/100m

Conexão do processo: ≥ DN100 da flange

Temperatura do processo: -40~110℃

Pressão do processo: -0.1~0.3MPa

Tamanho da antena: antena de lente de 76mm (remoção opcional)

Material da antena: PTFE

Precisão: ±5mm

Classe da proteção: IP67

Frequência de centro: 80GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois-fio /DC24V

/DC12 de quatro fios ~24V

/AC220V de quatro fios

Embalagem: de alumínio/plástico/de aço inoxidável

Saída do sinal: protocolo de /4...20mA/HART do dois-fio

4… 20mA/de quatro fios RS485 Modbus

Dimensões

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 1

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 2

A instalação

a instalação 1.Flange

Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.

①plano de referência

②centro da embarcação ou linha central da simetria

a instalação 2.Hoisting

Exigências da instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 7

Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 10

Diagrama de conexão da instalação:

A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.

A conexão demasiado longa da instalação afetará o desempenho do radar.

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 11

Dimensões

Dimensão de encaixotamento
Unidade no milímetro:

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 12

Produção:

Transmissão remota sem fio do transmissor nivelado do radar de 80 gigahertz com montagem da flange 13

A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
