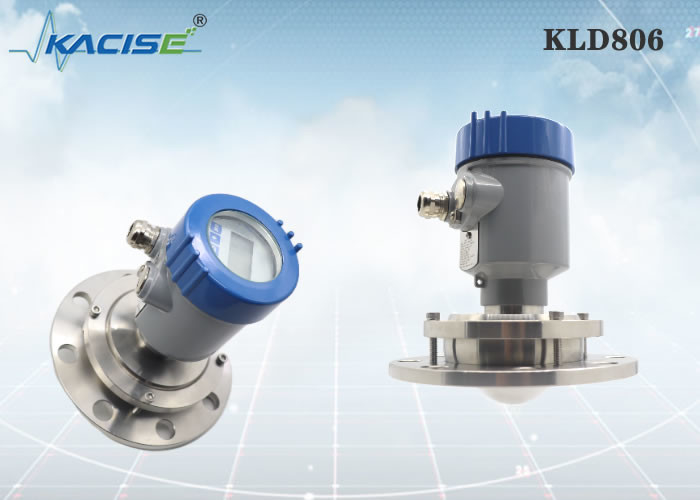

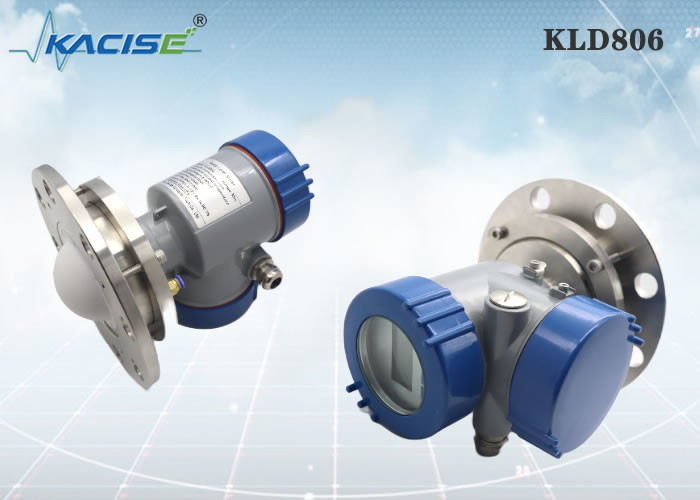

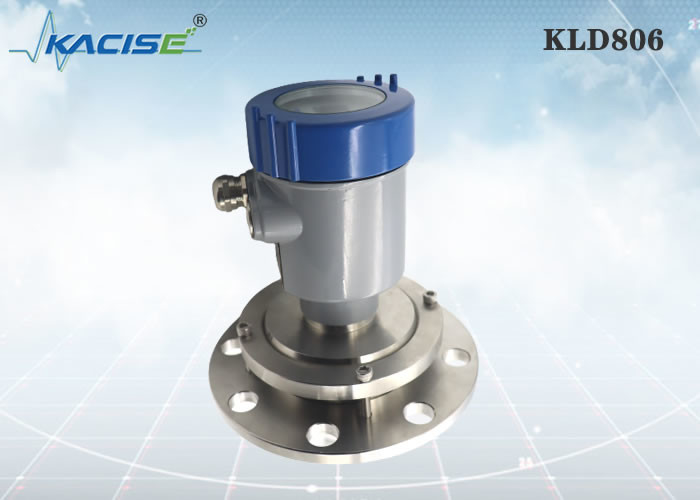

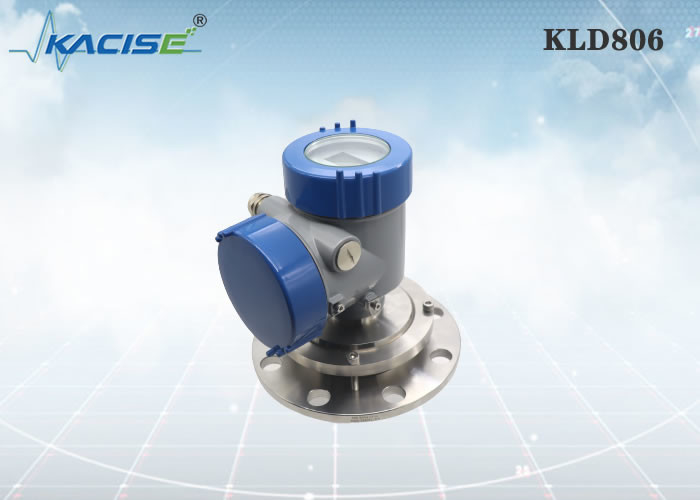

Name: Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485

Transmissor do radar RS485 de circuito integrado

transmissor do radar 20mA de circuito integrado

O LCD indica o transmissor nivelado do radar de PTFE

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KLD806

Contacte-nos

Solicite um orçamento

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485

Detalhes do produto

Meio:

contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira

Escala de medição:

0.3m~10/20/30/60/100m

Conexão do processo:

≥ DN100 da flange

Temperatura do processo:

-40~110℃

Pressão do processo:

-0.1~0.3MPa

Tamanho da antena:

antena de lente de 76mm (remoção opcional)

Material da antena:

PTFE

Precisão:

±5mm

Classe da proteção:

IP67

Frequência de centro:

80GHz

Ângulo de lançamento:

3°

Fonte de alimentação:

DC24V/DC12~24V /AC220V

Embalagem:

de alumínio/plástico/de aço inoxidável

Saída do sinal:

4… 20mA/HART protocol/RS485 Modbus

Destacar:

Transmissor do radar RS485 de circuito integrado

transmissor do radar 20mA de circuito integrado

O LCD indica o transmissor nivelado do radar de PTFE

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Caixa

Tempo de entrega

5-8 dias do trabalho

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Vídeo

Controlador de exibição da série KDI que suporta comunicação multi-máquina

Obtenha o melhor preço

Vídeo

Controlador de exibição da série KDI com interface aberta de configuração de parâmetros internos, alta precisão e resolução de 0,1

Obtenha o melhor preço

Vídeo

Controlador de exibição de medição da série KDI com comutação de entrada de índices múltiplos e compensação de temperatura

Obtenha o melhor preço

Vídeo

Controlador de display de coluna de luz da série KDI com medição digital e analógica

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

Sensor nivelado do radar de KLD806 80G FM

Introdução

Um transmissor do radar de circuito integrado para o uso em aplicações transportadas por via aérea tem um projeto modular que estenda no transmissor. O transmissor é formado de uma pluralidade de módulos de poder o número de que é selecionado com base no poder exigido para uma aplicação particular.

Característica

80GHz de alta frequência, mais foco
Um tipo de antena de PTFE, nenhum cabo, haste, ou estrutura da gota.
Apropriado para aplicações longas/altas/estreitas
Não afetado por mudanças, por poeira ou por vapores de temperatura
A constante dielétrica > 2 é recomendada
Serviço pequeno do OEM do grupo do apoio

KLD806

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 0

Meio: contínuo, recipiente de armazenamento, recipiente do processo,

aplicação forte da poeira

Escala de medição: 0.3m~10/20/30/60/100m

Conexão do processo: ≥ DN100 da flange

Temperatura do processo: -40~110℃

Pressão do processo: -0.1~0.3MPa

Tamanho da antena: antena de lente de 76mm (remoção opcional)

Material da antena: PTFE

Precisão: ±5mm

Classe da proteção: IP67

Frequência de centro: 80GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois-fio /DC24V

/DC12 de quatro fios ~24V

/AC220V de quatro fios

Embalagem: de alumínio/plástico/de aço inoxidável

Saída do sinal: protocolo de /4...20mA/HART do dois-fio

4… 20mA/de quatro fios RS485 Modbus

Dimensões

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 1

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 2

A instalação

a instalação 1.Flange

Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.

①plano de referência

②centro da embarcação ou linha central da simetria

a instalação 2.Hoisting

Exigências da instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 7

Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 10

Diagrama de conexão da instalação:

A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.

A conexão demasiado longa da instalação afetará o desempenho do radar.

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 11

Dimensões

Dimensão de encaixotamento
Unidade no milímetro:

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 12

Produção:

Transmissor do radar KLD806 de circuito integrado com apoio 4 da exposição do LCD - 20mA RS485 13

A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
