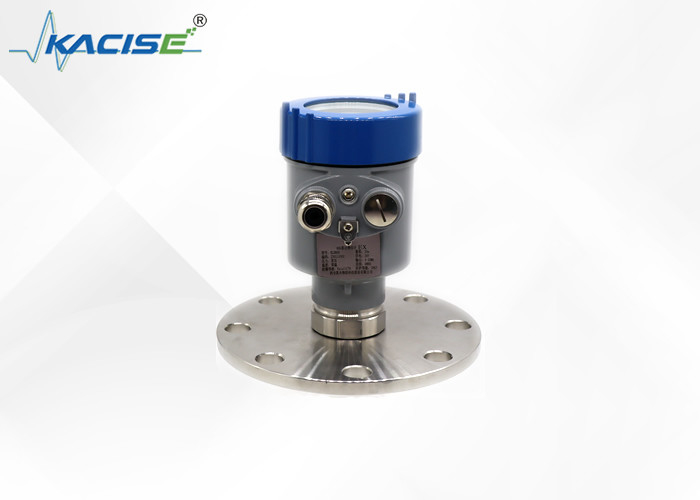

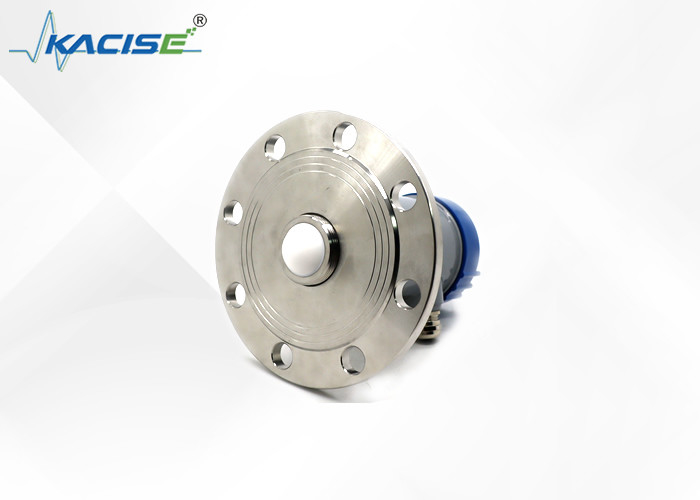

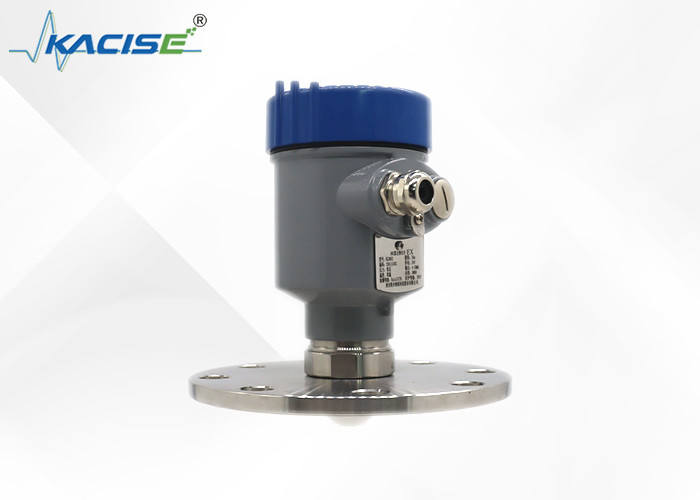

Name: KLD802 80G FMCW Radar Compacto Transmissores de Nível de Líquido para Monitorização de Água do Rio, Frequência do Centro 80GHz
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD802
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

KLD802 80G FMCW Radar Compacto Transmissores de Nível de Líquido para Monitorização de Água do Rio, Frequência do Centro 80GHz

Transmissores nivelados da suficiência do radar

Transmissor nivelado do radar do estojo compacto de FMCW

Medidor nivelado 30mm do radar da água do rio

Place of Origin:

CHINA

Marca:

KACISE

Certificação:

Número do modelo:

KLD802

Documento:

KLD800 Series Radar Level S...v1.pdf

Contacte-nos

Solicite um orçamento

Detalhes do produto

Médio:

líquido não corrosivo, líquido levemente corrosivo

Faixa de medição:

0.1m~10/20/30/60/100m

Conexão do processo:

≥ DN80 da flange

Temperatura do processo:

-40~110℃

Pressão de processo:

-0.1~1.6MPa

Tamanho da antena:

antena de lente de 32mm

Material da antena:

Enchimento de PTFE/overall

Precisão:

±1mm/±5mm

Classe de protecção:

IP67

Frequência central:

80 GHz

Ângulo de lançamento:

3°

Fornecimento de energia:

DC24V/DC12~24V /AC220V

Cássaro:

de alumínio/plástico/de aço inoxidável

Saída de sinal:

4… 20mA/HART protocol/RS485 Modbus

Destacar:

Transmissores nivelados da suficiência do radar

Transmissor nivelado do radar do estojo compacto de FMCW

Medidor nivelado 30mm do radar da água do rio

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Caixa

Tempo de entrega

5-8 dias do trabalho

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Vídeo

Controlador de exibição da série KDI que suporta comunicação multi-máquina

Obtenha o melhor preço

Vídeo

Controlador de exibição da série KDI com interface aberta de configuração de parâmetros internos, alta precisão e resolução de 0,1

Obtenha o melhor preço

Vídeo

Controlador de exibição de medição da série KDI com comutação de entrada de índices múltiplos e compensação de temperatura

Obtenha o melhor preço

Vídeo

Controlador de display de coluna de luz da série KDI com medição digital e analógica

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

KLD802 80G FMCW Radar Compacto Transmissores de Nível de Líquido para Monitorização de Água do Rio, Frequência Central 80GHz

Introdução

O transmissor de nível de líquido do radar compacto FMCW KLD802 80G é uma ferramenta essencial para o monitoramento da água dos rios.Seu design compacto torna conveniente para instalação e operaçãoO sistema mede e transmite dados de forma eficaz, permitindo uma avaliação e gestão precisas das condições das águas dos rios.

Características

Medição sem contacto com o princípio de funcionamento do FMCW;
O ângulo do feixe é pequeno e é mais fácil para o instrumento evitar interferências de um possível obstáculo;
O tamanho da antena do radar é pequeno e é fácil de instalar; A zona morta superior é menor, é mais adequada para o monitoramento da água do rio;

KLD802

Médio: líquido não corrosivo, líquido ligeiramente corrosivo
Faixa de medição: 0,1 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN80
Temperatura de processo: -40 ∼110°C
Pressão de processo: -0,11,6 MPa
Tamanho da antena: antena de lente de 32 mm
Material da antena: PTFE
Precisão: ± 1 mm (intervalo inferior a 35 m)
± 5 mm (intervalo entre 35 m e 100 m)
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios / 4...20mA/ RS485 Modbus

Instalação

1Instalação de flanges

Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e a parede do reservatório deve ser de 200 mm.

① Plano de dados

② centro do recipiente ou eixo de simetria

2Instalações de elevação

Requisitos de instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada do material e tente evitar vários objetos que afetam o sinal, como remoções de pás, etc.

KLD802 80G FMCW Radar Compacto Transmissores de Nível de Líquido para Monitorização de Água do Rio, Frequência do Centro 80GHz 5

Sob condições de trabalho extremamente complexas, o instrumento pode funcionar normalmente se não houver obstáculos na área com um raio de 20 cm centrada no ponto de instalação.

KLD802 80G FMCW Radar Compacto Transmissores de Nível de Líquido para Monitorização de Água do Rio, Frequência do Centro 80GHz 8

Diagrama de ligação da instalação:

A altura máxima da bobina de instalação H max depende do diâmetro da bobina de instalação D e do tamanho do ângulo de lançamento do produto.

Uma ligação de instalação demasiado longa afectará o desempenho do radar.

KLD802 80G FMCW Radar Compacto Transmissores de Nível de Líquido para Monitorização de Água do Rio, Frequência do Centro 80GHz 9

Dimensões

Dimensão do invólucro
Unidade em mm:

KLD802 80G FMCW Radar Compacto Transmissores de Nível de Líquido para Monitorização de Água do Rio, Frequência do Centro 80GHz 10

Produção:

A Xi'an Kacise Optronics Tech Co., Ltd considera-se um fornecedor e fabricante de soluções.
O que poderíamos fornecer:
A gama inclui versão/cor do shell personalizada, tipo de thread ((G-Thread/NPT Thread), Software personalizado, impressões, manual e catálogo.O módulo de radar está disponível..
